一、簡介
此設備用于木工車間、打磨車間，可除去加工過程中產生的鋸末、油漆粉塵等顆粒�？赏ㄟ^電氣控制達到穩定的管道壓力以實現良好的除塵效果。
二、工藝要求
1>開機時，變頻器要快速提升到某設定值。
2>風機內的壓力值要保證在-80Pa~80Pa內。
3>壓力接近設定值時，自動切換到微調模式。
4>HMI畫面要有設備工作示意圖。
5>雙變頻輸出（可選），當?shù)谝蛔冾l滿負荷運行一定時間后，壓力還是沒達到，此時開啟第二變頻。
6>實時讀取變頻器的運行頻率。
7>電磁閥輸出，可設定電磁閥個數，最多36個。
三、機器特色
1.只需設定需要的管道壓力，設備即可自行完成調控。
2.生動形象的設備工作示意圖。
3.雙變頻模式、電磁閥輸出兩個功能可選，實現了一個程序滿足多種機型。
四、方案
該控制系統采用維控人機界面LEVI-700LK，PLC主機采用LX3V-1616MR、LX3V-2ADDA-BD構成。
- 依靠LX3V-2ADDA-BD的模擬量輸入來實現管道壓力的采集，通過模擬量輸出來調整變頻器的運行頻率，從而達到調控的目的。
- 通過周期性的壓力數據采集使變頻器運行頻率的浮動減小，可延長電機的使用壽命。
- 變頻器運行頻率的讀取用plc的com2接口和變頻器做485通訊。
- HMI主畫面做兩種，一種是單變頻一種是雙變頻，可實現單雙變頻的選擇。
五、程序簡要介紹

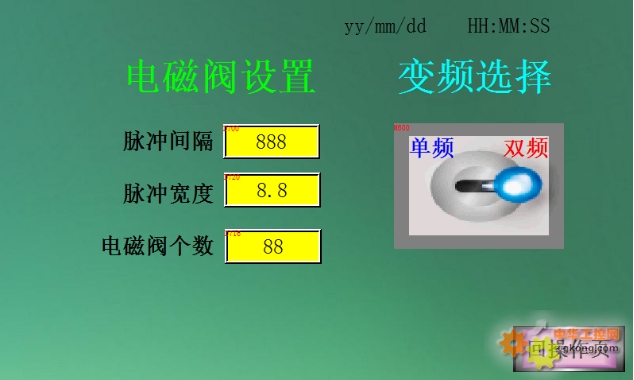

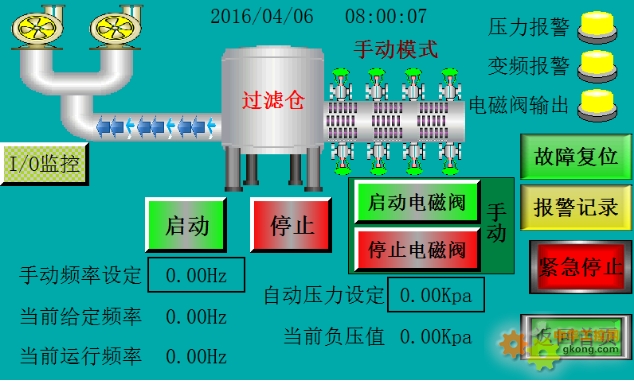

HMI程序
PLC部分程序：
壓力值判斷部分

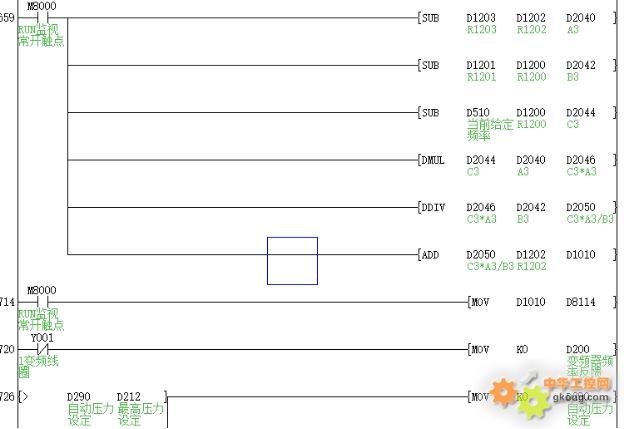

數據計算部分
六、工程總結
1、此工程依靠維控HMI豐富的位圖庫做出了令客戶非常滿意的示意圖。
2、維控plc有豐富的功能指令，可實現用戶的任何要求。和變頻器的Modbus 485通訊簡潔穩定，使編程更加簡單。

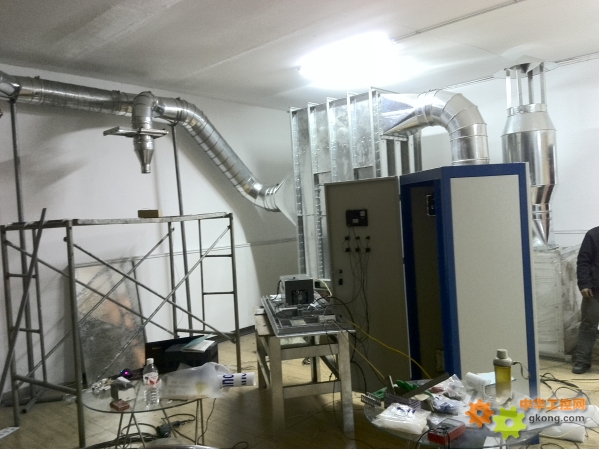

七、機器圖片
|
