用途：FL-2型0.5級定值分流器的額定電壓降為75mV，供在直流電路中，配合75mV量限的磁點系毫伏表，作測量大電流之用。
此分流器工作與周圍空氣溫度自+20度到+50度及相對溫度小于85%，且空氣中不含有腐蝕性雜質的環境中。
本分流器適宜于固定的安裝在饋流母線排上。接頭與母線間的接觸面積應清潔平整。分流器的縱軸水平安置，按頭的便面位于垂直位置。電位端子接75mV 毫伏表 （例如YK-31智能電流表），此接線是定制的，應符合該毫伏表的要求。
主要技術參數
1、準確度等級：2～4000A；0.5級：5000～30000A；1級。
2、環境條件：-40～+60℃，相對溫度≤95%(35℃)。
3、超載性能：額定電流120%，2小時。
4、電壓降：50mV60mV70mV100mV
5、負載下發熱：溫升變化趨于穩定后，額定電流50A以下不超過80℃；額定電流50A以上不超過120℃。

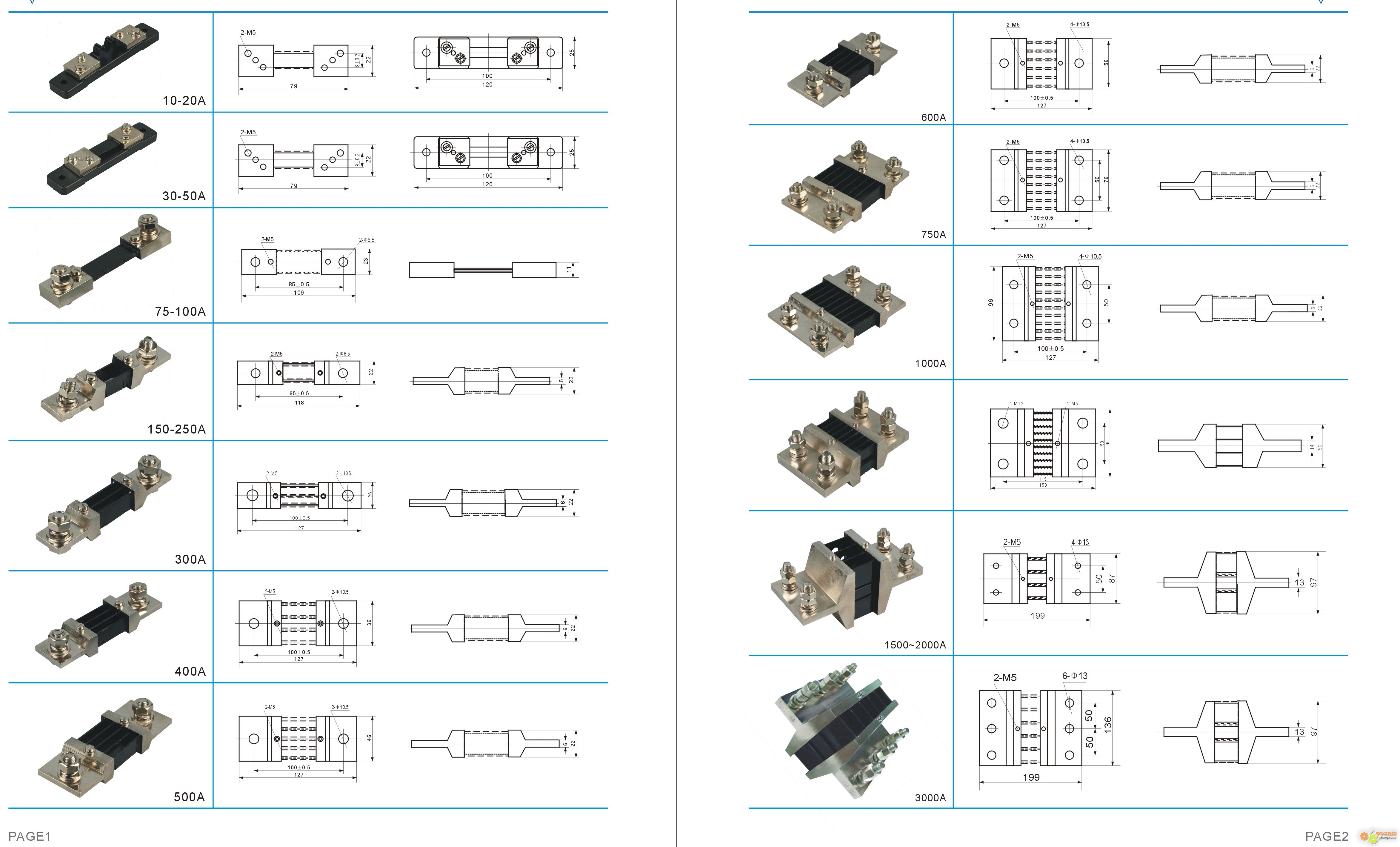

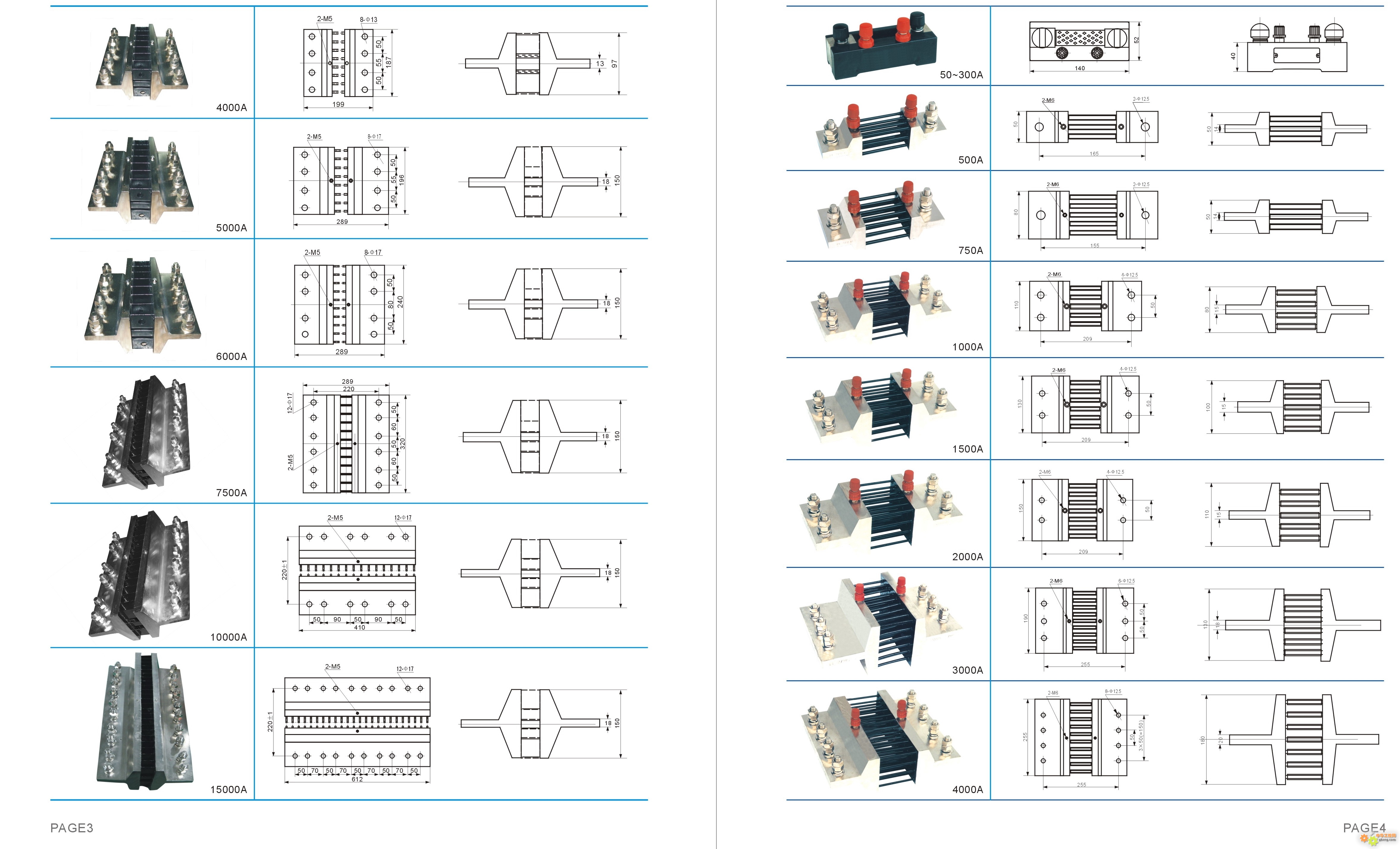

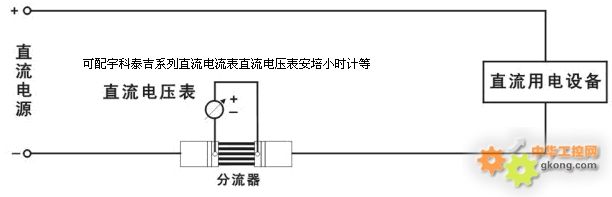

分流器接線示意圖
 注意事項一 、分流器一次回路的電纜（或銅排）與分流器連接處不允許有人為的接觸電阻，二次電壓的取樣點不能從非取樣點取樣。
二、實際使用的電流（長時間）建議不超過額定電流的80%。

|
