1 系統介紹
1.1 需求概述
通信塔是承載無線通信系統天線的重要設施，是無線通信系統的重要組成部分。它對無線系統通信起著關鍵的信號傳輸?shù)淖饔茫陌踩孕枰玫娇煽康谋Ｕ�。但是，通信塔一般安裝在室外，分布廣泛，且有很多安裝在偏遠地區，容易受到自然、人力的影響和破環。因此需要使用輔助的方法實時監控通信塔的狀態，對于可能出現的問題實現提前預警，起到保護通信塔的作用。
1.2 智能監控系統原理
通過在通信塔上安裝水平和垂直方向的傳感器，感知通信塔的工作狀態，當通信塔的傾斜或者溫度超過正常范圍的時候，則采取相應的防護措施。

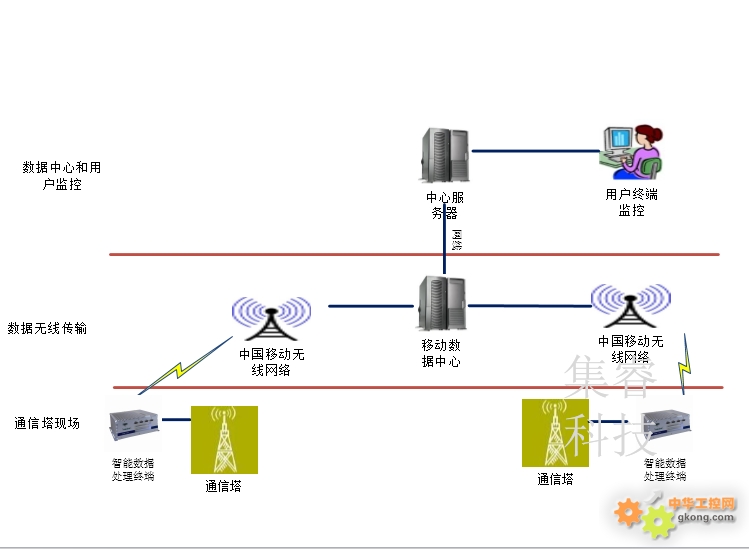

智能監控系統的網絡拓?fù)鋱D如下，各個位置的傳感器數據通過智能數據處理裝置實時的通過無線網絡發送到管理中心。
1.3 智能監控終端
傳感器用于檢測鐵塔的狀態，如傾斜、沉降等。
傾角傳感器：安裝與鐵塔的頂端，檢測鐵塔的傾斜。
沉降傳感器：安裝在鐵塔的基座處，檢測鐵塔基座的相對沉降。
風速傳感器：安裝在鐵塔頂端，檢測鐵塔的周圍風力。
溫度傳感器：安裝在鐵塔頂端，檢測周圍環境溫度。
紅外傳感器：安裝在鐵塔入口處，檢測外部人員的入侵。
考勤機：安裝在鐵塔頂部，對登塔作業的人員進行考勤。
對現場情況進行拍照，并傳回?cái)?shù)據中心。工作人員可通過照片對現場進行監控。攝像頭和紅外傳感器、傾角傳感器具有聯動功能。有報警產生即可對現場進行拍照。
此終端主要實現傳感器的數據采集、發送數據到管理中心、通信塔工作異常短信報警等。
對收集到的通信塔的傳感器數據進行顯示、保存、統計等，供監控人員查看通信塔的工作狀態。

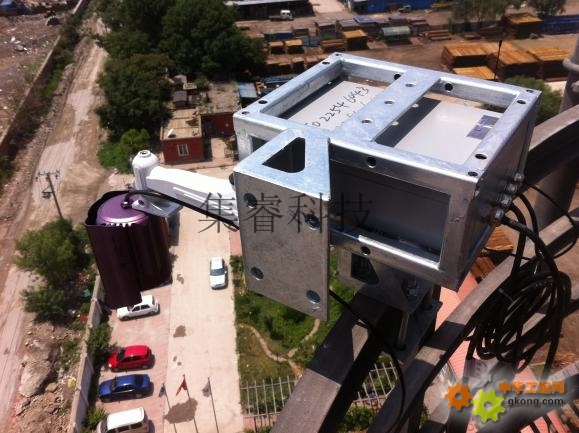

智能處理終端和攝像頭
|
序號
|
產品名稱/構成
|
型號/規格
|
|
1
|
監測設備硬件
|
傾角傳感器
|
精度：0.05°
|
|
2
|
溫度傳感器
|
精度：±0.5℃
|
|
3
|
串口攝像頭
|
130萬像素
|
|
4
|
工業級GPRS模塊
|
支持gprs、edge
|
|
5
|
電源適配模塊
|
DC-48v轉DC12v
|
|
6
|
主控板
|
工作溫度：-40℃至80℃
|
|
7
|
航空插頭、配線
|
IP66防護等級
|
|
8
|
設備外箱
|
IP66防護等級
|
1.4 數據管理中心
無線監控系統中的中心服務器采用B/S架構的技術實現。中心服務器主要完成接收通信塔的現場數據、數據處理、保存、顯示、遠程登陸等功能，包括數據中心服務器軟件和用戶WEB遠程監控軟件。
1.5 數據中心服務器軟件功能
通信塔數據實時采集、保存
現場圖片采集
通信塔資料輸入、修改
用戶權限管理
報警設置。門限值、優先級、郵件號碼
聲音、短信、郵件多種報警提示
歷史數據查詢、統計
地圖顯示
系統管理
|
