維控HMI和PLC在禮花筒打釘機上的應用
一、簡介

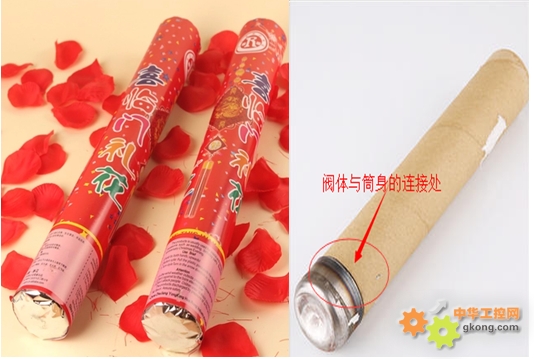

禮花筒打釘機機應用于禮花行業，將禮花炮筒筒身與禮花底部的閥體通過打釘?shù)姆绞竭B接在一起的設備，效率高且準，代替了以往既費時又費力的人工打釘。
二、工藝設計及硬件選型
工藝設計：
1:將筒身與閥體拼接好，通過傳送機構依次送料。
2:由氣缸將筒身與閥體夾緊，可旋轉并打釘，自由設置旋轉角度、次數及打釘數量。
3:打釘及筒體旋轉機構采用2個步進電機傳動。
硬件選型：PLC選取LX1S-20MT，觸摸屏選取LEVI700LK。
三、程序簡要介紹
1、主畫面：該畫面主要顯示設備的運行狀態，加工數量等基本數據及手動操作功能。

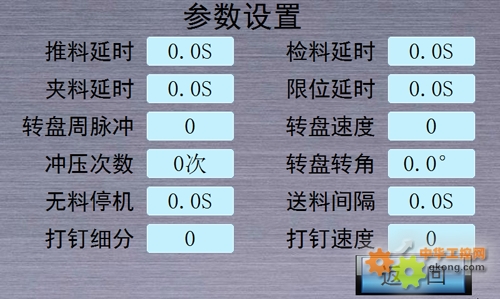

2、參數設置畫面：可在修改設備運行的基本參數。
四、設備視頻鏈接
