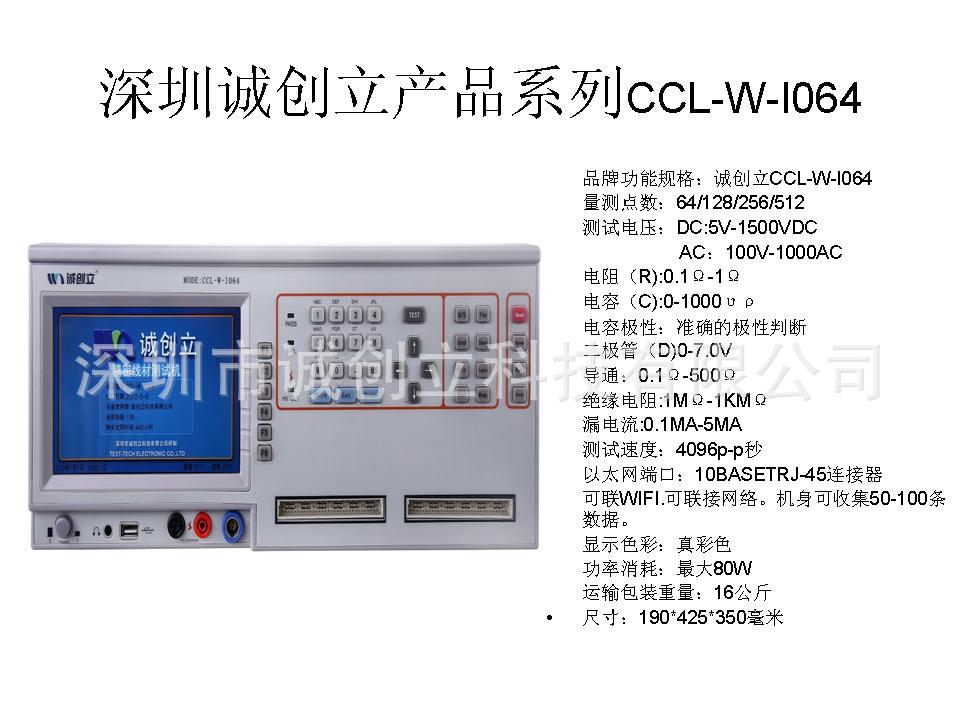

一 、 基本操作
文字?jǐn)?shù)字輸入：在做檔案存儲時要求輸入文字?jǐn)?shù)字，第一次按下為該按鍵數字第2—4次分別代表數字鍵上方由左到右之大寫英文字母。
2.移動：您可用← → ↑ ↓移動游標
3.確認：Enter為一般之確認鍵
4.量測：TEST為量測啟動鍵，EXIT為跳離鍵
5.另選：加Shift鍵可啟動該鍵盤上方功能
簡單安裝程序：(測試機外殼必須接地，防靜電干擾)
a.請確認電源供應器的電源，接上電源為AC115V或AC220V。(有使用115V電壓時請注意)。
b.開啟電源，系統會進行自我檢測，在無治具狀態或確定治具(本身無絕緣不良!開路或短路)狀態良好之情況下，所有自檢均顯示OK
二.綜合測試：
1.即時測試：
a.按File鍵，進入檔案設定畫面，再按(建立新檔)所對應之軟件鍵，輸入檔案名按Enter鍵確認
b.Cond鍵入導通測試條件一般設為3歐，導通測試模式為“一般”，瞬間導通測試次數為1次，導通阻抗值調整正常狀態為“0”線材歸零“無”按SAVE+Enter鍵存檔
c.按Hipot鍵進入高壓編輯狀態畫面，設定測試電壓，測試時間及測試規格測試模式只開“二分快速”，測試點數一律設定128點。按SAVE+Enter存檔
d.按Model鍵進入測試模式設定畫面，依條件選取設定1.2.4.8.9.10.11項，再按測試項目對應之軟件鍵進入測試項目設定畫面，按↓鍵移動光標依次確認測試項目。(右上角項目選擇鍵為選擇確認鍵)再按SAVE+Enter存檔
e.插上治具連接好待測試線材樣品(良品)，按Learn鍵學習資料，SAVE+Enter存檔。按EXIT跳離主畫面。按TEST鍵即可測試
三.單邊測試：
單邊測試時機臺外殼必須接地，只有Port A(A槽)有效
操作步驟：
按File鍵建立檔案。
按Hipot鍵設定高壓編輯(與其他設定相同)，因單邊不能測導通，故無需設定Cond(導通)
按Model鍵，進入測試模式設定畫面：
當測試模式設定中之線材類設定為“單邊”，且單邊測試靈敏度設定為“0”此時進行短段路學習：舉例如下：
將線材置入Port A(A槽)按下Learn鍵，LCD顯示畫面如下：
短斷路表 檔案：123
NET 短斷路點位 頁數1/6 (64Nets))
�。▊渥ⅲ簠�(shù)設置見上提示數字
001 A01 118
002 A02 120
003 A03 123
004 A04 121
005 A05 118
006 A06 22
007 A07 19
008 A08 20
009 A09 21
010 A10 20
011 A11 20
012 A12 19
線材測試機使用說明
四.點測
1.按File鍵建檔
2.設定Cond.Hipot測試條件
3.在Model鍵中進入測試模式設定畫面，線材種類設定為“點測”，按Learn鍵
使用自動尋點探針，并將其置入線材指定之點位上(比喻是A01代表紅線)，按下S1“循環學習”鍵再用探針接觸(黃線顯示A02)，按S1學習，再接觸(白線顯示A03)按S1鍵學習…….可如此多點點測學習，學習完畢再按S4“完成”鍵，LCD將顯示上述畫面和最后點測點位(如A07)再按Enter鍵存檔，按EXIT鍵跳離后，按Test鍵即可依次進行點測。
*點測主要測試線材誤配，最大只能有64個步驟。
一般上無線狀態所量測試出來的數值為20左右，所以很明顯地可以看出有線點位及點數，此時便可依需要設定單邊測試靈敏度(建議設在有線與無線數值之中)以此為例，我們將單邊測試靈敏度設在60左右(約20~120之中間值)，再按Learn鍵LCD即顯示出：
短斷路表 檔案：123
NET 短斷路點位 頁數1/1 (6Nets)
（備注）：參數設置見上提示數字
001 A01 118
002 A02 120
003 A03 123
004 A04 121
005 A05 118
006 A06 121
由此可知有線數為6，即6條線
單邊測試靈敏度判斷游線與否(線越長靈敏度數值越高)，當顯示出的靈敏度數值大于您所設定的單邊測試靈敏數值時，即判斷為有線。
溫機簡單操作步驟
按量測快速鍵群組中File鍵，進入擋案選取或設定畫面，若選取檔案，則按↓鍵移動光標至所選取檔案，再按Enter鍵確認選取即可，若要建立新檔，則按畫面右邊提示，按相對應的S1-S6操作輔助鍵，再輸入檔案名，按Enter鍵確定即可。須接上64PIN對接治具排線，按Learn讀取資料，應讀到64NETS。按SAVE+Enter存儲。
按Hipot鍵，進入高壓設定狀態畫面，設定電壓(一般設為300V)，測試時間(一般設為0.01秒)，測試規格(絕緣值，一般設為5M)。測試摸式只開二分快速，其他設為關，測試點數為128點。接地點位無需設定按SAVE鍵+Enter，存檔，
按MODEL鍵，進行測試模式設定畫面，測試啟動方式連續，再設定連續測試時間隔，及連續測試次數，再按測試項目對應之軟鍵S6鍵進入測試項目設定畫面，按↓移動光標至(絕緣)項，按項目選擇鍵對應之軟件鍵S1確定，再按SAVE+Enter鍵存檔。
按Learn鍵空讀資料。(短斷路表內顯示EMPTY)，再SAVE+Enter鍵存檔，按EXIT鍵跳離回主畫面，再按TEST鍵測試溫機即可
|
