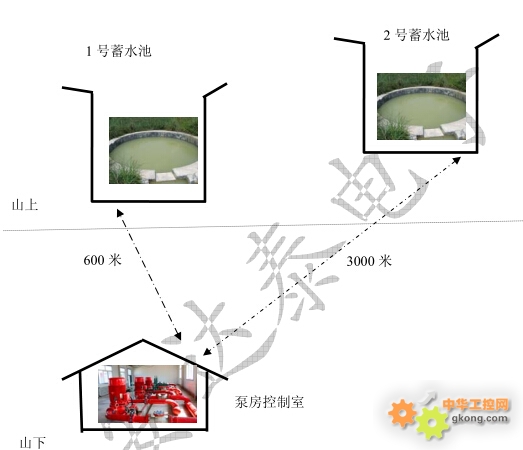

1.蓄水池布局說明
野生動物園位于秦嶺山下，在山上建有兩個蓄水池，為整個園區動物提供生活用水。1 號蓄水池距中心監控室約 600m 左右，2 號蓄水池距中心監控室約 3000 米左右。監控室在山下工作區，安裝了水泵和控制器。
2.存在的問題
由于早期的設計存在缺陷未考慮水位閉環控制，由工作人員估算時間對蓄水池注水。這種方式要么出現蓄水池水位溢出造成附近村莊發水引起村民不滿，要么出現蓄水池被抽干而損壞水泵。
3.限制條件
1. 山上沒有動力電源；
2. 時間緊，不能開挖電纜溝布線；
3. 實現無人值守，自動控制；
4. 無線控制不受距離限制；
5. 不用架設天線，不用考慮避雷。
4.解決方案
針對以上條件，采用 GSM 短信測控方案可以完全達到甲方的要求，當?shù)厥謾C(jī)信號很好，這種方案不需要挖溝布線，不像無線電臺受距離限制，不用架設天線。本方案的核心控制器是DTP_RE+C 一體化短信測控終端。在山上蓄水池中安裝水位開關，用一個DTP_RE+C 測控終端實現水位的報警檢測，由于山上沒有電源，所以采用太陽能和蓄電池的供電方式。在山下控制室安裝一個DTP_RE+C測控終端在收到山上水位報警短信后輸出開關信號控制水泵啟停及控制室指示燈的閃亮，同時也可以給工作人員手機發送報警短信。
5.方案說明

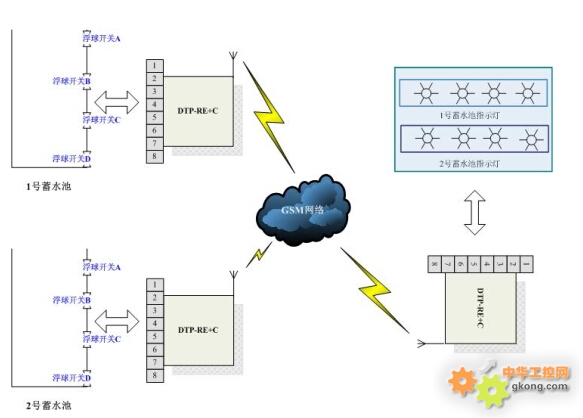

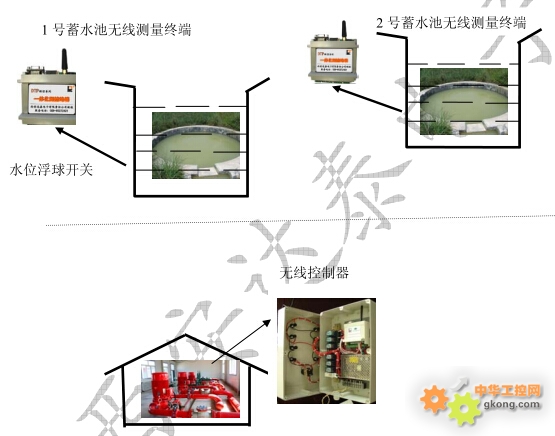

無線控制網絡采用公用 GSM 網絡，通過短信進行遠程控制。液位傳感器的布局及控制器的接線原理如下圖所示。
1 液位傳感器：浮球開關
先將每個蓄水池分為四段，代表四個不同的水位高度，每段安裝一個浮球開關，用這四個浮球狀態來表示蓄水池當前大體水位高度。
2 山上水位報警：發送報警短信DTP_RE+D 測控終端提供了 8 位開關量輸入，具有開關量報警功能，對于每路開關量輸入都可以定義報警內容。DTP_RE+D 測控終端的 8 路開關量輸入可以用來采集每個浮球當前的開關狀態，這樣當某個浮球狀態發生變化時，就向事先設定的電話號碼發送特定的報警內容。將浮球開關 A 連接至現場 DTP_RE+D 測控終端的第一路和第二路開關量輸入接線端子上，將DTP_RE+D 測控終端第一路設為高電平報警，第二路設為低電平報警，報警內容分別為“控制開關量輸出 0899999991”和“控制開關量輸出 0899999990” ，這樣當水位上升至浮球開關 A 后，該浮球開關輸出高電平，由于事先 DTP_RE+D 測控終端第一路本身設為高電平報警，所以將會觸發報警狀態，向目標電話號碼發送事先定義的報警內容“控制開關量輸出 0899999991” ；同理當水位下降至浮球 A 后，浮球 A 輸出低電平，這樣 DTP_RE+D 第二路報警狀態將被觸發，所以 DTP_RE+D 測控終端將向目標電話號碼發送報警內容“控制開關量輸出 0899999991” 。
將浮球開關 B 連接至現場 DTP_RE+D 測控終端的第三路和第四路開關量輸入接線端子上；將浮球開關 C 連接至現場 DTP_RE+D 測控終端的第五路和第六路開關量輸入接線端子上；將浮球開關 D 連接至現場 DTP_RE+D 測控終端的第七路和第八路開關量輸入接線端子上，工作方式于之前描述浮球 A的工作方式相同。

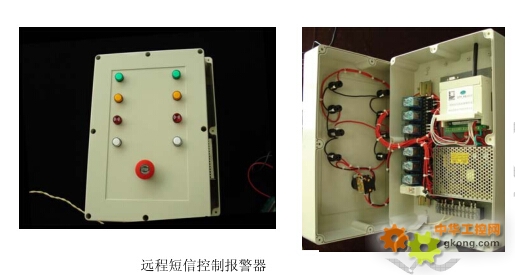

DTP_RE+D 測控終端利用 GSM 網絡，以短信的方式向山下控制的手機號碼發送報警短信，控制
其收到短信后，可以通過其繼電器輸出信號驅動水泵控制器啟停，同時使對應的指示燈閃亮，還可以向操作員手機發送報警短信。
|
