功能概述
現場檢測點分布在4個的地方，最短的距離都超過了2km，需要用光纖進行鏈接，因此我們選用EKI-2541S進行光電轉換，并配置EKI-2528進行組網管理，選擇核心管理模塊ADAM-6050進行GCL技術配置相應的邏輯關系。
系統構成：UNO-1170+FPM-2150+ADAM-6050+EKI-2541S+EKI-2528
系統原理圖
系統架構圖：

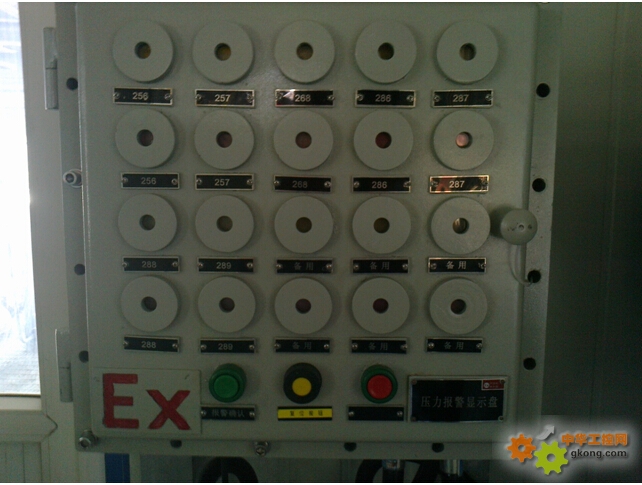

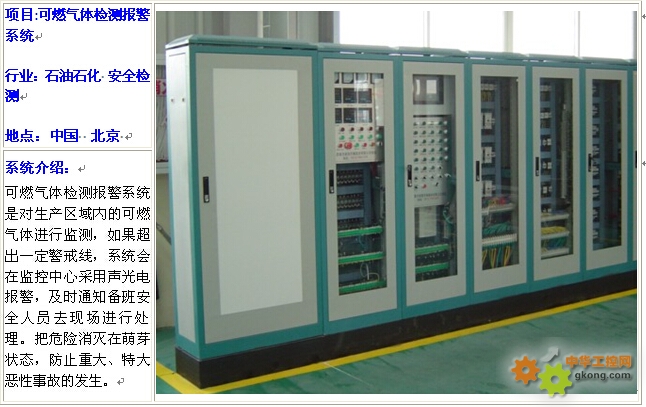

現場照片：
客戶需求：

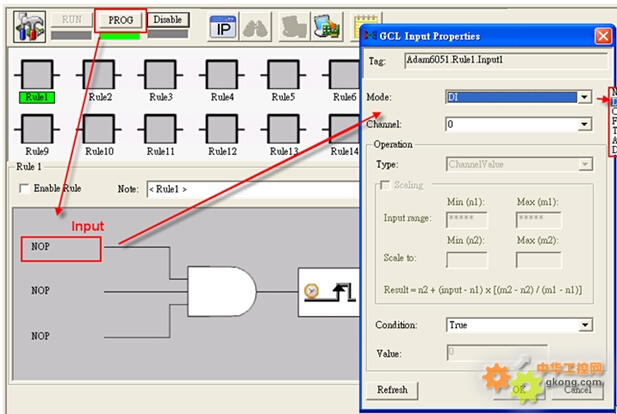

客戶對編程不是很熟悉，缺少相關技術人員，無法對相關采集模塊進行編程處理，故我們選用ADAM-6K系列的GCL功能，經過在研華短暫的培訓，客戶很快掌握了GCL的配置要點，回去做完試驗后，很快交付試用 在現場測試后得到了良好的反映。
優點：
在同一個項目里，客戶也采用了moxa的同系列產品，但是moxa的需要組態軟件來支持，而且配置較為繁瑣，維護起來成本較高，研華的產品只需要用UNO對GCL進行相關配置后，系統很快就高效使用，節約了客戶時間，給客戶帶來了較高的經濟效益，達到了雙贏的目的。
|
