塑料剪切機控制
|
適用范圍
|
切割設備
|
|
功能要求
|
操作流程如下：
1：啟動和按停止按扭 可由外邊接線完成 本節不在敘述，剪切長度由步進電機控制，實際應用需要調整脈沖。
2：當檢測到物料時2秒后電機開始旋轉，旋轉到距離到停止（本例已每步0.8度電機 8/1微分 走720度 為切割距離）
3：當步進脈沖信號到后停止，汽缸下降到位切料后返回到原限，電機再次旋轉 。。。。。。循環
|
|
I/0分配
|
物料感應：X1 方向口：Y9 切割汽缸：Y10
脈沖口：Y16 原限：X1 下限：X2
|
下圖是不是繼電器，是PLC，具備梯形圖編程功能，實現 計數 ，延時，邏輯運算等功能

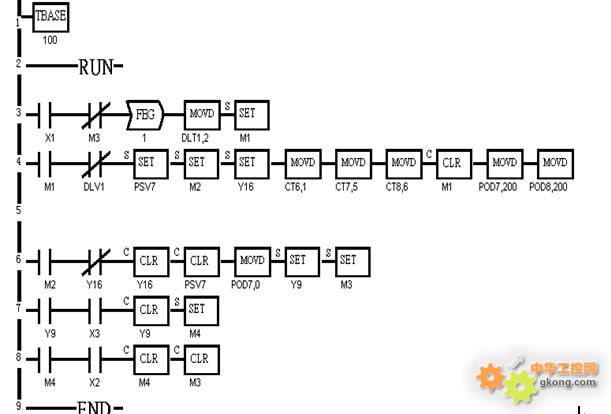

梯形圖
1：設定時基為10*10MS=0.1S
2：程序掃描開始
3：X1測到物料時2秒后電機開始旋轉(FEG是上升沿，DLT1，2是1號延時器放2為2秒)同時設定M1內部線圈
4： M1動作，DLV1代表1號延時器觸點。條件成立 ，輸出脈沖（Y16是脈沖輸出口，CT6，CT7，CT8是脈沖數，有公式。POD7，和POD8是頻率設定）
6：脈沖輸出結束Y16觸點自動復位
7，8：脈沖到后下降切料并回位汽缸回位
9：掃描結束
|
