維控HMI在配電柜上的應用
一、簡介
此次維控HMI主要用于高壓配電柜中，實現數據的中樞處理和反饋。
二、特點
1、使用維控777A的HMI。
2、HMI采集兩個控制柜的主支路電壓、電流、功率等參數，然后在屏上做相應處理后顯示，并傳給上位機。
3、主支路電流、電壓以及功率都有設置報警，可以讓用戶在報警的第一時間查看到對應故障位置的報警信息在屏上顯示出來。
三、組成部分

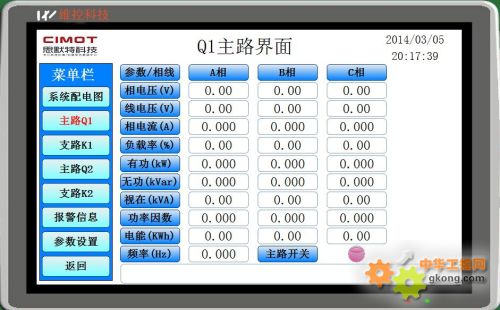

如圖1所示為HMI的Q1主路顯示畫面，用于顯示主路所需要查閱的參數。
圖1 Q1主路界面

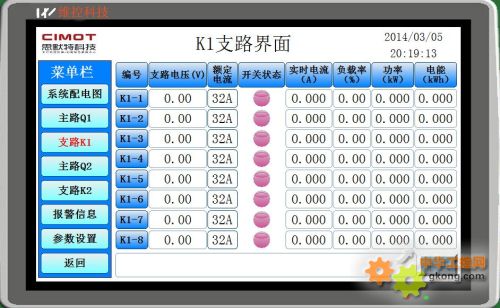

如圖2所示K1支路顯示畫面，用于顯示支路上的相關參數。
圖2 K1支路界面

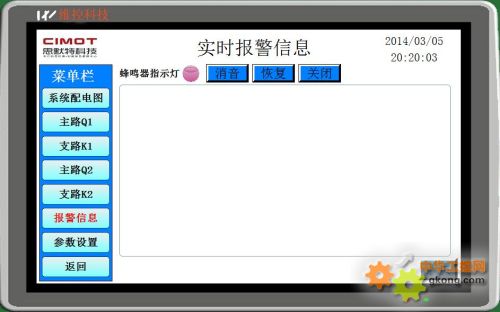

如圖3所示為報警界面，用來顯示報警的信息，并有消音、恢復和報警按鈕，用于關閉和打開報警蜂鳴器。
圖3 報警界面
此外，還有系統參數設置畫面、支路參數設定、密碼修改、系統圖等畫面，豐富了配電柜的操作內容，使其功能多元化。
四、結束語
在此次工程的制作中，功能上達到了客戶的需求，某些功能的實現上，超過了客戶原來使用的某品牌屏。
|
