實現RS-232/485的高速遠程傳輸8路光隔
要延長RS-232的距離可以將其轉換為RS-485，RS-485可以在9600bps波特率時傳輸最遠1200米，波仕的增強型RS-232/RS-485轉換器可以在9600bps時最遠到1800米。但是增加波特率后傳輸距離大大減小。波仕電子的通信測試結果表明：RS-485在大于9600bps時，最遠傳輸距離大致與波特率成反比，而減小波特率也幾乎無助于增加通信距離。而且在大于9600bps波特率的遠程通信時，必須根據通信距離來增加導線直徑以及終端電阻。如何在高于9600bps波特率時實現高速遠程傳輸，比如要在38400bps時傳輸1200米。擅長于RS-232/RS-485通信的波仕電子總不乏驚世之作。在RS-485遠程方面，波仕曾經借鑒了以太網自動100M/10M速率適應的技術研發出業界首款RS-232/485波特率轉換器BTL232，開創了RS-232/485通信的新方式。BTL232一直保持著業界最小RS-232/485波特率轉換器的記錄�，F(xiàn)在要介紹如何用這款波特率轉換器來實現RS-232/RS-485的高速遠程傳輸。

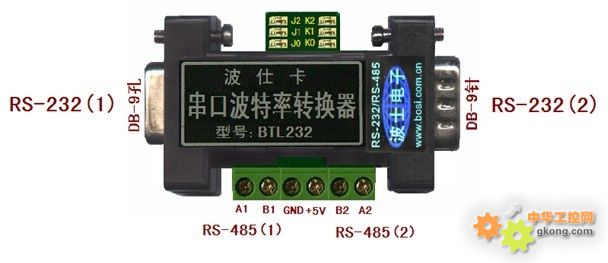

波仕BTL232串口波特率轉換器的外形為DB-9/DB-9轉接盒大小，如圖的產品左邊為DB-9孔的1號RS-232口，左下面為A1、B1的1號RS-485口；右邊為DB-9針的2號RS-232口，右下面為A2、B2的2號RS-485口。產品上邊為波特率設置的跳線，左邊的J2、J1、J0用于設置左邊1號RS-232和RS-485串口的波特率；右邊的K2、K1、K0用于設置右邊2號RS-232和RS-485串口的波特率
波仕電子的BTL232的兩邊的串口可以分別獨立設置波特率，見下表。0-斷開，1-短路。
|
1號RS-232/485口波特率設置（左） |
|
2號RS-232/485口波特率設置（右） |
|
J2 |
J1 |
J0 |
波特率 |
K2 |
K1 |
K0 |
波特率 |
|
0 |
0 |
0 |
1200 |
0 |
0 |
0 |
1200 |
|
0 |
0 |
1 |
2400 |
0 |
0 |
1 |
2400 |
|
0 |
1 |
0 |
4800 |
0 |
1 |
0 |
4800 |
|
0 |
1 |
1 |
9600 |
0 |
1 |
1 |
9600 |
|
1 |
0 |
0 |
19200 |
1 |
0 |
0 |
19200 |
|
1 |
0 |
1 |
38400 |
1 |
0 |
1 |
38400 |
|
1 |
1 |
0 |
57600 |
1 |
1 |
0 |
57600 |
|
1 |
1 |
1 |
115200 |
1 |
1 |
1 |
115200 |

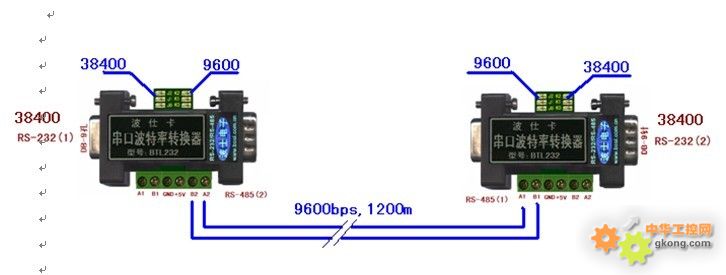

如圖所示實現了波特率38400bps的RS-232信號遠傳1200米的方案。左邊的RS-232（1）的波特率為38400bps，右邊的RS-232（2）也是38400bps，中間以9600bps傳輸1200米。左邊的BTL232轉換器的RS-232（1）口接串口設備，波特率設置為38400（J2=1、J1=0、J0=1），RS-485（2）接1200米的線，并且將波特率設置為9600bps（K2=0，K1=1，K0=1）。右邊的BTL232轉換器的RS-232（2）口接串口設備，波特率設置為38400(J2=1，J1=0，J0=1)，RS-485（1）接1200米的線，并且將波特率設置為9600bps（K2=0，K1=1,K0=1）。這套方案不僅實現了38400à9600à38400的波特率轉換，而且還實現了RS232àRS485àRS232的接口轉換，因?yàn)橹挥蠷S485才可以在9600bps時遠傳1200米，而RS232不行。如果兩個遠程RS-232口的波特率不同，借助于BTL232也是可以實現高速遠程通信的。比如如果圖中右邊的RS-232（2）為57600bps，那么只需要將右邊的BTL232產品的設置波特率為57600bps即可（K2=1、K1=1、K0=0）。
|
