前言
這是一個使消費者變得愈發挑剔的時代,在享受創新產品與前沿技術所帶來愉悅體驗的同時, 消費者并不忘記對產品的質量和售價進行權衡,毋庸置疑,消費者更傾心于質優價實的產品.測試,是保證產品質量與品質必不可少的一個環節,消費者對產品的挑剔眼光與苛刻要求,經由產品制造商轉移給了測試系統提供商,制造商需要更為精準,更為靈活,更為經濟的測試系統.作為一個專業提供測試測量系統與解決方案的測試廠商,機遇與挑戰并存這句話準確反應了當下測試工作的現狀,發展越迅速的產業以及應用越廣泛的產品，對測試與相關技術的要求就越是嚴格與多變,正如電源產業迅速發展所帶來的電源測試工作的巨大挑戰.
那些驅動著電源測試工作不斷向前的現實需求
電源,在生活中隨處可見,從消費類電子產品到軍事裝備和工業設施,眾多電子設備都需要電源以確保正常運行.從原理上,常見的電源實例包括通信用AC-DC開關電源和DC-DC開關電源，除了上述兩類，針對某特定應用的特種電源也比比皆是，無論哪種電源,其測試過程都是巨大的挑戰,主要集中在在以下幾個方面。
指標與功能的不斷提升
電源的拓?fù)浣Y(jié)構日趨復雜
開關電源技術發展至今，已經由當初的三種基本拓?fù)浣Y(jié)構演變?yōu)楝F(xiàn)在的多種結構。拓?fù)浣Y(jié)構的復雜化加之軟開關等輔助技術的發展，使得電路節點與控制信號增多。因此，在電源的設計過程中，如何準確采集電路各個節點與控制信號的狀態顯得尤為重要。例如：同步整流電源就需要同步監測幾個開關的控制信號；反激式電源則需要同時監測初級與次級兩個隔離電流通路的電流狀態。
隨著微處理器技術的不斷革新，其供電電源也在向低電壓、大電流和大功率的方向發展，此外，電源設備的小型化對電源效率的要求更高。一般來講，開關電源的損耗主要來自開關損耗和電感磁損兩大方面。因此，研發過程中，度量這兩方面的電能消耗將成為另一項重要需求。
對電源暫態特性指標的重視程度逐漸提高
為了更好的對電源進行測試,打開時間,關閉時間,DC端輸出的穩定時間等過程指標也需要精準測試,這就要求測試設備能夠有更高的精度與帶寬的同時，要綜合運用測試相關技術，才能夠精準捕獲這些信號。
產品降低成本與更新迭代加速
隨著相關技術的迅速發展,電源所應用于的電子設備更新?lián)Q代加快,這就要求電源產品型號更新周期越來越短，電源技術的發展本身也使得電源產品更新迭代加速。要求新產品完成測試工作所用的時間越來越短,電源廠商迫切需要測試系統具備快速換型,測試序列無縫遷移,系統自學習等功能，真正實現不同型號產品的共線測試與共平臺測試.雖然留給設計工程師設計、生產與測試的時間越來越短,但產品的成本卻也在降低著,據某權威調查數據顯示,AC/DC前端開關電源的平均成本已經從2003年的0.1-0.2美金/瓦降到了0.08-0.14美金/瓦,測試指標卻越來越嚴格,降低成本是企業關心的要點之一.模塊化開放的測試系統能夠降低測試成本,并快速適應不同的被測對象,很好的彌補了傳統臺式測試設備的不足,更適合當前的電源測試需求.
企業迫切需要自主掌握核心技術
每個企業都迫切的想要掌握屬于自己的核心技術，這是企業賴以生存的核心競爭力，對于電源研制和生產的企業同樣如此。在由中國制造向中國創造轉型的過程中,越來越多的電源廠商不斷積累和提升著自身的核心技術實力,為生產出在全球市場具有競爭力產品奠定堅實基礎.產品生產環節的終檢測試已經不能夠滿足當下的測試需求,電源廠商期望測試系統能夠在研發、設計和生產的全過程都提供有力的支撐。相應的,如何助力企業掌握核心技術也是擺在測試測量廠商面前的目標和挑戰。
平臺化電源測試的解決之道
通過剛才的挑戰我們不難看出,電源廠商一方面需要方便快捷的電源測試與檢測平臺,以提高電源產品測試的易于操作性,維護方便性,減少維護測試費用等,另外一方面,也需要高效,高精度,高可靠性的測試系統以盡快推出更優的新產品,博得商機.所以,初期的手工作坊的操作方式,或是傳統的臺式儀器的方式,都不能夠滿足當下的測試需求,結合國內外技術的經驗以及大量實踐應用可以看出,平臺化的電源測試可以幫助我們解決這些問題.

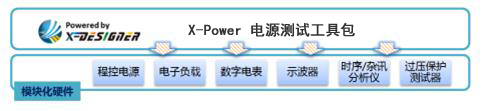

模塊化硬件平臺
為了在保障可靠性的同時,獲取最大的靈活性,測試系統往往需要統一的硬件平臺,包括核心數據采集設備,測試配套環境提供設備,信號接入與夾具,矩陣與路由等幾大部分,每個部分能夠提供成熟完善的可選搭配,以快速勝任不同測試需求和不同應用場合的測試工作.
高度集中的智能軟件平臺
軟件在平臺化測試中扮演著重要的角色,既要具備易用友好的操作性,又要精確的與平臺內所有硬件進行交互,更為核心的是還要具有智能調配資源/交互感知等功能.具體來講,電源測試軟件應該具備如下特點:
可自定義:支持不同電源型號的測試項目自由編輯，優化測試命令技術以提高執行效率
可拓展性:方便添加新測試項目和功能，開放測試端口，無縫鏈接硬件平臺，適用各種電源自主研發測試
可靠性高:開發過程從下游到上游引入可靠保障機制，程序代碼經過完善測試，開發過程遵循相關標準，具有良好的強壯型與容錯能力，可以保障電源測試系統在軟件設計上的可靠性保障，與硬件連接部分經過多平臺測試，確保使用過程中的性能
專業性強:針對電源測試應用進行功能優化，具備相關總線通訊能力,根據測試需求自動生成報表，具有數據庫操作能力，方便進行質量統計。
平臺化電源測試應用案例1:星載二次電源測試
系統對衛星控制分系統電源部分測試，屬于DC測試，在統一平臺中能夠測試 12 種星載二次電源，分析其電壓特性、功率特性、負載特性。具有良好擴展性，能夠與外圍設備，如示波器、一次電源等組成一套系統。擴展性良好，能夠測試新型號電源，并適應星載環境要求。
平臺化電源測試應用案例2:服務器電源自動測試臺
具備并行測試儀器控制、自定義編輯測試序列，配置報表生成規范等功能；輕松實現各種電源供應器的基本電氣功能的測試。主要測試項目：Dynamic Response動態負載下輸出的反應特性，Line Regulation輸入電源變化時某輸出電壓的穩定性，Turn on Time開機時各組輸出電壓上升之時序，Over Voltage Protection Test過電壓保護測試等電源

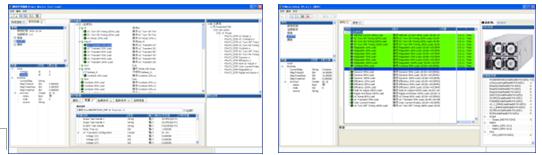

靈活的測試項目編輯 測試序列自動執行
深入行業,獲取真正的測試需求
以用戶需求為導向是測試測量行業發展的一大特點，滿足客戶需求甚至超前需求是測試廠商需要時刻銘記的，而測試測量需求趨向于細分化更是主流趨勢，不同行業、不同區域、不同廠商甚至不同產品線的需求各不相同，在國外公司居主導地位的電源中高端測試領域中，泛華對于測試系統如何緊貼電源行業發展,如何因地制宜地做測試等方面,有自己獨特的一系列規范和方法,甚至為客戶提供咨詢與建議。本文僅以研發型與生產型電源測試的差異性為主題,分享一些一線測試的心得.
1）全自動化測試與靈活易于調試
由于人力成本,培訓成本以及人工誤操作等因素,生產線終檢測試希望盡可能的提高自動化程度.而研究實驗階段所需的測試設備,由于產品尚未定型,需要更改和調試的內容相當多,所以科研人員希望測試設備能夠盡量靈活與開放,以方便研發設計過程中的測試.
全自動化測試 靈活的信號接入設計
2）高精度與嚴格的測試節拍
在實驗研發階段,對于測試精度的要求往往高于產品定型后的生產階段測試,而生產階段的測試節拍要求,卻異�？量�,很多時候,即使是全自動化的測試系統,也無法滿足整個產線的測試節拍需求,這個時候,需要因地制宜的采用并行測試技術,以提高測試效率.

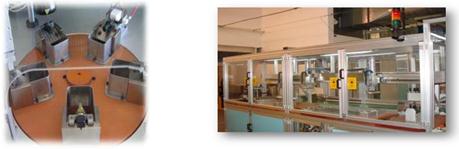

轉塔式并行測試 多工位聯動并行測試
3）測試環境差異
在實驗室中測試環境相對理想,而在實際工程應用中,測試環境就變得復雜許多,為了保證測試系統的精度和指標,需要在設計測試系統的最開始,就考慮環境因素所帶來的影響.

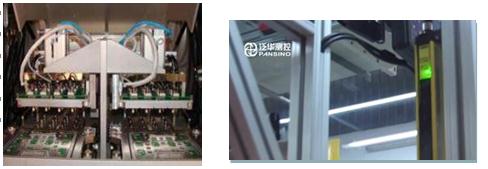

現場布線 安全防護
4）軟件需求差異
研究型軟件和生產型軟件的應用階段不同，因此從需求上具有較大的差異。研究型軟件應用于技術研發階段，因?yàn)榧夹g(shù)和產品尚未定型，因此存在更多的變數，軟件需要根據技術的不斷成形的過程而不斷的改變。因此研究型軟件要求架構靈活健壯，能夠快速的應對和滿足各種變化的需要，而對易操作性、穩定性和功能完整性的要求相對不高。生產型軟件應用于技術已經轉化為生產力的階段，即產品的生產階段。因?yàn)楫a(chǎn)品已經定型，因此需要軟件功能完整，易于使用，并且需要軟件穩定，能夠保證生產的順利進行。

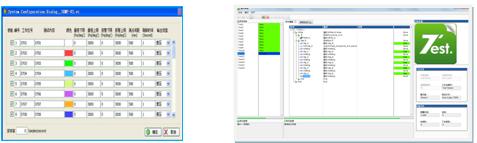

開發者設計模式 操作員測試模式
結束語
平臺化的電源測試模式經過大量實際電源測試項目的充分驗證，可以滿足電源測試的現實需求。平臺化架構與模塊的靈活組合，可以最大限度適應于不同應用場合、不同階段、不同產品型號的測試，高度集中的智能軟件支撐使得這個過程更為迅速與便捷，無疑是電源測試領域今后發展的趨勢，為電源研發和生產的順利開展提供有力保障。
