HFKLT2 系列雙向拉繩開關：
一、 主要用途及適用范圍：
HFKLT2系列雙向拉繩開關是用于帶式輸送機沿線緊急停機的一種安全保護裝置。
適用于煤炭、冶金、電力、化工、交通、水泥、碼頭等行業使用的帶式輸送機。特別適合在沿海及惡劣環境下使用。
二、主要技術參數：
產品型號 HFKLT2―□
開關觸點數量 1常開、1常閉獨立接點
觸點容量 AC 220V 380V ≤5A
復位方式 I：自動復位 II：手動復位
工作環境 相對濕度：≤90％（25℃） 工作溫度：-30～+40℃
外殼材料 鑄鋁
防護等級 IP65
重量 2.0
接口方式 單出線口，也可定做雙出線口
三. 結構特點:
1. 本產品采用鋁合金鑄造殼體、強度高、重量輕。
2. 外殼防護等級達到IP65,可在惡劣環境下長期工作。

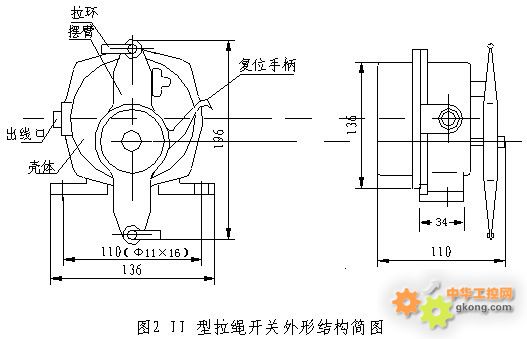

3. 本產品動作靈敏、穩定性高、性能可靠,外形結構參見圖1和圖2。
工作原理 當膠帶運輸機現場發生緊急事故時,可拉動系于擺臂上的鋼絲繩,
使擺臂旋轉而帶動機內凸輪并感應微動開關,發出停機信號。 四、 安裝調整 本產品一般安裝在膠帶運輸機沿線兩線機架上,詳情參加圖3。 1. 將 拉繩開關固定在支架上。 2. 兩機之間距離為25~30m,采用直徑Ф4mm的鋼絲繩連接,松緊應適度。 3. 為了減少鋼絲繩自重對開關影響而產生誤動作,每隔3m處的機架上焊一個托環,以支撐鋼絲繩保證其能正常工作。
|
產品安裝使用注意事項
1.產品外殼設有接地端子,用戶在安裝使用時必須可靠接地。
2.安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體。
3.產品的維修必須在安全場所進行,或當現場確認無可燃性粉塵存在時方可進行。
4.本拉繩開關外殼必須保持清潔,粉塵堆積厚度不大于3mm。
|
接線圖
|
