一、客戶需求
環保局和污水處理廠在進行污水排放管理的時候常常遇到以下問題：一是環保管理人員少，巡檢周期比較長，不能隨時掌握各企業污水排放的情況；二是排污費拖欠嚴重，排污單位不積極交納費用。
為了解決上述問題，環保局和污水處理廠需要建立起一套“污水排放在線監測，污水監測數據采集傳輸系統”。系統建成后，環保局和污水處理廠可以實現兩個目標，第一：在監控中心實時監測所轄各單位的污水排放情況，必要時可遠程關閉排污閥門；第二：改變傳統的收費模式，排污單位需要持IC卡到環保局交費，做到先交費后排污。
系統建設目標：
◆ 實時監測各企業排污口污水COD含量和污水排放量。
◆ 實時監測電動閥門的開、關狀態。
◆ 遠程控制電動閥門的開啟和關閉。
◆ IC卡預付費充值管理，做到先交費后排污，欠費自動停止排污。
◆ 可設定污水COD上限值，COD監測數據越限時系統可自動停閥，停止排污。
◆ 遠程監測現場監控設備的安防狀態。
◆ 利用多樣的圖形展示手段，進行實時、歷史數據的展示，達到直觀、清晰的效果。
◆ 對采集鏈路、通訊網絡進行診斷，使工作人員可隨時了解系統通訊及數據傳輸狀態。
◆ 具備實時數據、歷史數據、報警數據的查詢功能；現場設備在網絡中斷、網速過慢時將數據緩存，待恢復后實現斷點續傳，確保數據完整性。
二、解決方案
1、系統組成
污水排放遠程監控系統由監控中心、通信網絡、監控設備、計控設備四部分組成。
監測中心：由計算機、IC卡讀寫器、GPRS數據傳輸模塊、污水排放遠程監控系統軟件組成。
通信網絡：移動公司GPRS-VPN專網；非接觸式IC卡。

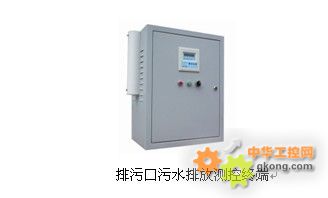

監控設備：污水排放測控終端。
計控設備：電磁流量計、COD在線分析儀、電動閥。

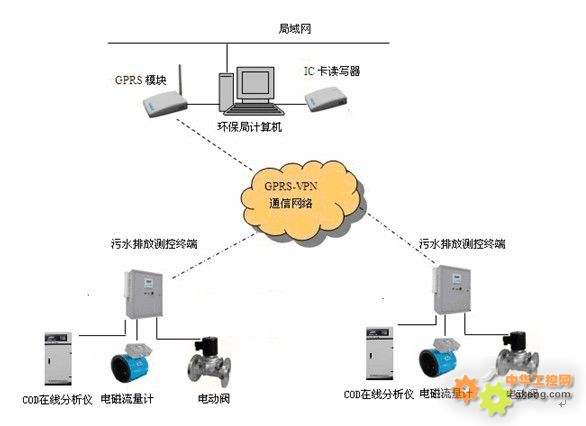

2、污水排放遠程監控系統拓?fù)鋱D
3、監測中心配置
3.1、監測中心設備主要由計算機、IC卡讀寫器、GPRS數據傳輸模塊組成。GPRS數據傳輸模塊和IC卡讀寫器與計算機之間使用串口線連接，計算機上安裝操作系統軟件、數據庫軟件、污水排放遠程監控系統軟件。
3.2、污水排放遠程監控系統軟件主要由開戶業務、IC卡收費業務、報修管理、查詢統計、信息告警、遠程測控、權限管理等功能模塊組成。
4、通信網絡
移動公司提供GPRS網絡平臺，建立一個VPN專網，為各測控終端內使用的SIM數據卡綁定一個固定的IP地址，設置統一的接入點名稱，監測數據只在VPN專網內部傳輸，系統的保密性、可靠性高。
平升公司生產的GPRS數據傳輸模塊可以登陸中國移動公司的GPRS-VPN專網，在網絡上傳輸數據。監測中心和每個測控終端中安裝一個GPRS數據傳輸模塊，安裝VPN專網SIM卡后即可以實現一個或多個監控中心與各排污監測點的數據通信。
IC卡是排污費用的載體，是特殊的通信介質，本系統支持下列IC卡：
① FM11RF08非接觸式IC卡；標準：ISO/IEC14443.2的TYPE-A協議；容量：1K×8BIT（ 廠商：上海復旦微電子股份有限公司）。
② S50非接觸式IC卡；標準：ISO/IEC14443.2的TYPE-A協議；容量：1K×8BIT（ 廠商：飛利浦公司）。
③ 其它公司生產的兼容卡；符合ISO/IEC14443.2的TYPE-A協議標準的非接觸式IC卡。
5、監控設備
5.1、污水排放測控終端主要功能
◆ 采集COD在線分析儀和污水流量計輸出的RS232/RS485串口信號或4~20mA摸擬量信號。
◆ 采集電動閥門的開到位、關到位狀態。
◆ 就地顯示污水COD含量和瞬時、累計污水排放量等實時監測數據。
◆ 遠程控制電動閥門的開啟和關閉。上位機監控軟件發出開、關命令，測控終端完成控制操作。
◆ 支持IC卡充值管理功能，通過IC卡可對測控終端內控制器進行充值管理。監測點費用消耗完畢后，測控終端自動關閉電動閥門，停止排污。
◆ 支持設定污水COD上限值，COD監測數據越上限時測控終端自動停閥，停止排污
◆ 支持GPRS遠程充值功能。
◆ 測控終端箱門被打開狀況發生時，立即上報告警信息。
◆ 支持就地、遠程設備維護。
◆ 支持?jǐn)U展酸度、堿度、濁度、PH等監測功能。
◆ 根據監測環境，可選擇室內型或室外型測控終端箱。
◆ 預留蓄電池接口，接入蓄電池后可實現斷電報警功能。

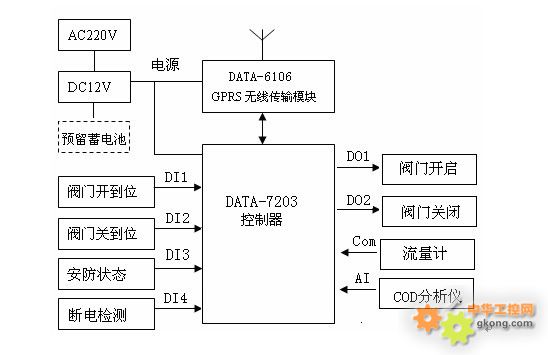

5.2、污水排放測控終端原理示意圖
6、污水排放遠程監控系統軟件功能
管理功能：具備用戶管理、排污管理、收費管理、巡檢管理、報修管理等功能。
收費功能：支持IC卡預收費、GPRS遠程充值；支持排污費階梯價格設定。
數據顯示和遠程控制功能：通過監控軟件實時顯示各監測點的實時監測數據，并可通過監控軟件發送控制命令，遠程控制電動閥門的開啟和關閉。
告警功能：接收現場設備報警信號并在監控軟件中采用聲音、圖像、文字等多種方式提示報警信息。
查詢、統計功能：監控管理系統軟件可以查詢歷史監測數據，軟件具備歷史數據統計、分析功能。
擴展功能：監控管理系統軟件具備良好的擴展功能，支持OPC接口，可實現與其他系統的互聯互通。

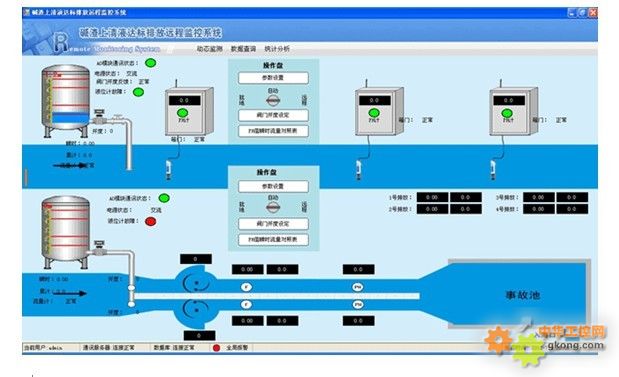

7、軟件界面展示
|
