一、概述：
為解決農村飲水安全問題，很多地方建立了小型水廠，集中為一些村鎮供水。農村水廠自動化與配電是水廠建設中的重要部分，以下對該部分內容做簡要介紹。
二、農村集中供水形式：
各地根據自身的水資源及地勢情況確定供水形式，主要包括以下幾種：
1、直供井供水：每個村鎮打一眼或多眼深井，直接通過管網為村鎮供水。
2、一眼或多眼水源井取地下水，進入小型水廠，加氯，進入清水池，再通過幾套加壓泵為不同村鎮供水；有的小型水廠清水池地勢較高，可通過自流為不同的村鎮供水。
3一個或多個取水泵站取地表水，進入小型水廠后，經加藥加氯等工藝處理進入清水池，再通過幾套加壓泵為不同村鎮供水；有的小型水廠清水池地勢較高，可通過自流為不同的村鎮供水。
三、農村水廠自動化解決方案
以第二種供水形式為例介紹水廠自動化系統。多眼水源井取地下水，原水進入小型水廠，加氯，進入清水池，再通過幾套加壓泵為不同村鎮供水。
1、總體方案設計
◆ 在水源井井房內安裝水源井遠程測控終端。
◆ 在水廠進水口安裝流量監測終端。
◆ 在水廠加氯間安裝加氯設備遠程測控及水質監測終端。
◆ 在水廠加壓泵房安裝加壓泵站遠程測控終端。
◆ 在水廠低壓配電室安裝配電監測終端。
◆ 在水廠值班室安裝工控機、計算機、投影儀、打印機等。安裝監控系統軟件。
◆ 流量監測終端、加氯設備遠程測控及水質監測終端、加壓泵站遠程測控終端與值班室工控機之間采用局域網有線通信方式；水源井遠程測控終端與值班室工控機之間采用GPRS無線通信方式（支持光纖通信方式）。
◆ 未來，水廠需要對各用水單位進行流量監測，采用GPRS無線通信方式。

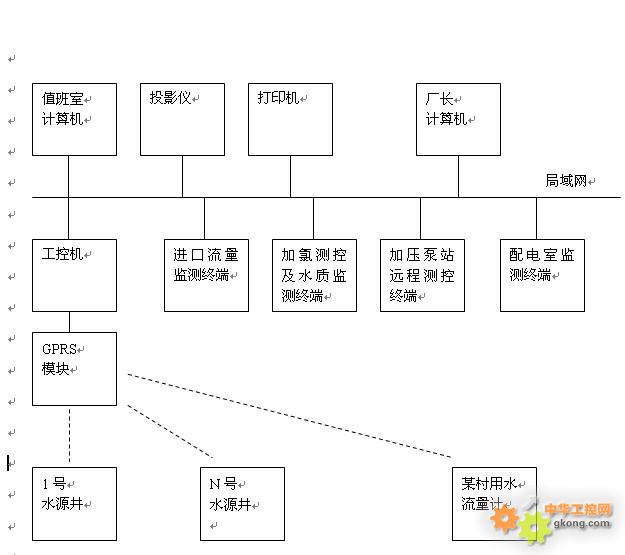

2、系統拓?fù)鋱D
3、自動化監控系統主要功能
◆ 系統可以實時監測水源井水泵工作情況，包括：電流、電壓、電能、泵開關狀態、保護狀態、出水壓力、出水流量。可以遠程起停水源井水泵。
◆ 系統可以實時監測進廠流量、出廠流量、出廠壓力、水池水位、余氯等信息。
◆ 系統可以實時監測加氯機的工作狀態、加氯速度、自動控制/遠程控制加氯機的起停。
◆ 系統可以實時監測加壓泵組水泵的工作狀態，包括：開關狀態、保護狀態、電壓、電流、頻率等。
◆ 系統可以自動控制、遠程控制加壓泵的起停。根據出口壓力自動調整水泵轉速。
◆ 系統可以實時監測配電站信息，包括：開關狀態、電流、電壓、電能等。

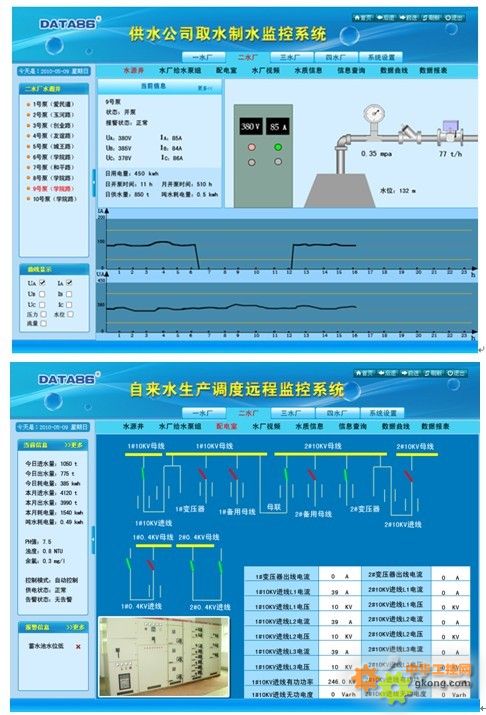

4、 典型操作界面
|
