擰接機扭矩控制系統
1. 擰接機概述
石油套管擰接機能滿足φ60.3～φ610油管接箍、套管接箍和芯棒的擰接和卸扣要求，廣泛應用于各大油田及冶金企業。
擰接機有如下顯著特點：
1)．主鉗鉗頭采用三顎板閉口、滾子爬坡夾緊方式。受力均勻，夾緊可靠，對油（套）管表面損傷小；
2)．背鉗有三顎板閉口形式和連桿機構開口形式；
3)．主鉗采用液馬達驅動，并可實現氣動不停車換檔；（根據用戶需要還可制成機械換檔）
4)．可實現上扣和卸扣兩種操作；
5)．扭矩和圈數實現自動檢測和控制；
6)．設備工作可靠，維修率極低。
2. 扭矩控制系統簡介
與擰接機配套的扭矩控制系統(簡稱TPC)，是一種先進的扭矩處理控制系統，可測量、顯示、記錄和控制油（套）管上扣期間的扭矩、擰緊周數， 以保證油（套）管接頭的最佳擰接扭矩，并將每個接頭的擰緊過程產生的圖形曲線資料保存在磁盤上，可供以后查詢用。
TPC系統與擰接機配套使用，對油（套）管接頭的擰接扭矩與擰緊圈數實現自動控制，保證油（套）管接頭的擰接扭矩在API標準推薦的范圍內，可避免管子接頭擰緊時,因過扭矩造成的粘扣和鉗牙損傷油（套）管，充分滿足管加工廠的嚴格標準和要求。

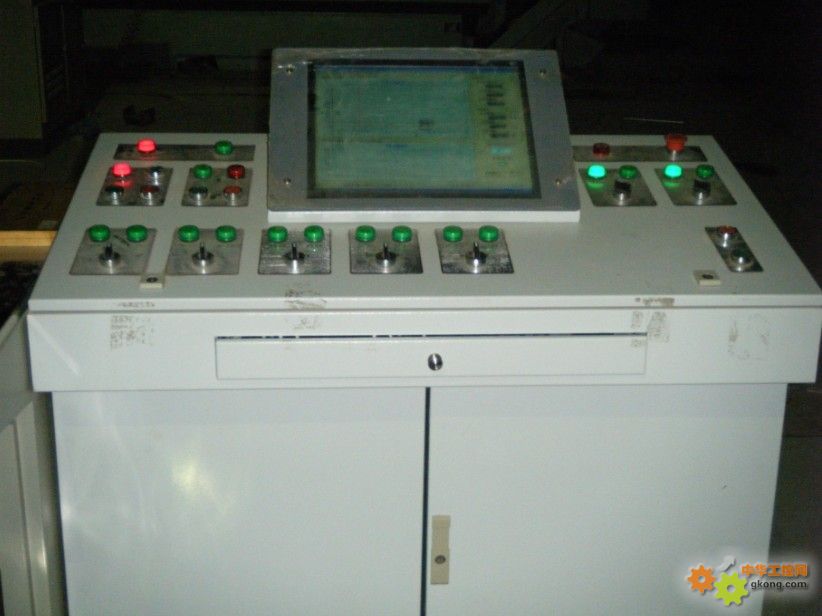

 下圖為在現場使用的擰扣機控制系統圖
3. 主要技術參數
供電電壓： 380V AC ±15% 50 to 60 HZ
控制電壓： 220V AC， 24V DC
消耗功率： 500W MAX
最大量程： 78000 N*M
檢測精度： 0.1%
控制精度： ±1.0%
環境溫度： -10% to +55%
環境濕度: 10% to 80% R·H (無結露)
體積: 1100×1000×600mm
4.主要功能
1) 實現扭矩與周數自動檢測，自動上扣、擰接過程中自動高低速切換。
2）擰接參數、管體及接箍規格等參數設置方便。
3）可以顯示和記錄扭矩-周數、轉速-周數曲線圖，并可方便查詢和打印。
4）可以對特殊扣（HSC）上扣控制并記錄，自動判斷臺肩扭矩。
5）獨特的信號處理模塊使得扭矩信號不受變頻器等干擾源干擾，扭矩檢測更加精確。
6）可以實現從接管、進管、擰接、退管、翻管等過程全自動運行。
|
