維控HMI和PLC在繞線機上的應用
一、 簡介
繞線機是把線狀的物體纏繞到特定的工件上的設備，多用于銅線的纏繞。本次應用主要是用于5-10mm帶寬的電線的纏繞，設備類型為半自動繞線機。
二、 特點
1、繞線機一個工藝循環為：裝桿-踩腳踏板或按開始-自動繞線-鎖線-踩腳踏裁線-取線。此次繞線機機型為半自動型，除了繞線和裁線部分，剩下的裝桿、鎖線、取線等工藝都必須為人工手動。
2、繞線機各動作在手動下可以按需動作，通過手動畫面選擇相應的按鈕即可完成相應的動作，供用戶做調整用。自動下進行正常生產，生產模式有連續和點動兩種，點動下每道工序都需按下啟動才可動作，連續下實現1中描述的生產過程。
3、HMI添加了報警功能，現場設備工藝出現異常時，HMI上將顯示具體的故障信息。
三、 組成部分
1、HMI部分，如圖1所示為自動操作畫面。左上角的正/反轉按鈕用于決定繞線的正向和反向，目前處于正轉，即默認方向。右邊粉紅條框?yàn)閳?bào)警走馬燈，有報警產生時，報警信息會以走馬燈形式在該條框中顯示出來。
圖1 自動操作畫面
如圖2所示為手動運行畫面，供用戶根據具體需要做相關調整，界面上手/自動切換按鈕，可以在手動畫面關閉手動功能，開啟自動。
圖2 手動操作畫面
此外還有參數設置畫面，報警記錄顯示畫面和I/O監視畫面等等。
2、PLC部分，自動狀態下，用戶通過設定帶寬和圈數，PLC根據帶寬和繞線圈數，算得送線伺服的頻率，使之和繞線伺服的協同，實現不同帶寬下都能正常繞線。如圖3-圖5所示。

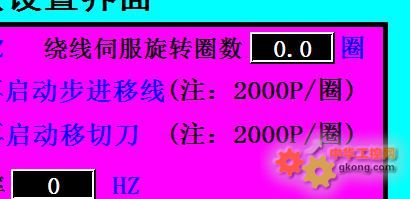

圖3 繞線圈數設定

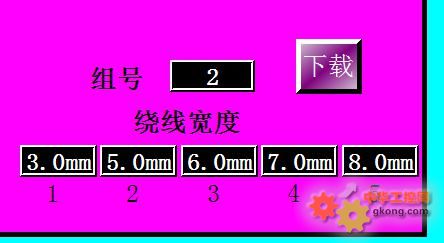

圖4 繞線寬度選擇

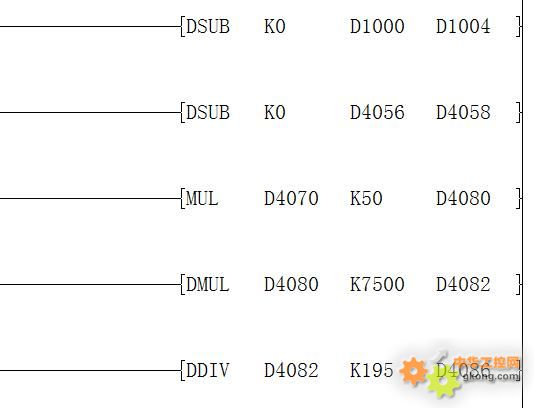

圖5 拉線伺服與繞線伺服協同
四、 結束語
繞線機在工業上的應用很廣泛，凡是電器產品大多需要用漆包線繞制成電感線圈，可以用繞線機完成這一工藝。紡織行業多用棉紗線，人造纖維線等繞制各種適合紡織機用沙團綻也可使用繞線機來加工。在本次應用中，維控PLC脈沖穩定，控制平穩，維控HMI界面操作直觀，客戶予以了肯定。
