---適用范圍---
水利局取水遠程實時監測系統適用于從江河、湖泊和地下水取水的各類取水戶水資源取水計量監控。
---系統概述---
水利局取水遠程實時監測系統是針對目前水資源取水過程存在的各種計量準確問題，將采用智能水表、電磁流量計、超聲波流量計等各種智能計量儀表，結合計算機、網絡通信和傳感開發的集成技術，對取水用戶實施水量自動監控。該技術實現了實時在線監測、數據統計與查詢、取水計劃管理與控制，從而為落實最嚴格的水資源管理制度提供技術支撐，促進水資源可持續利用和節約用水。

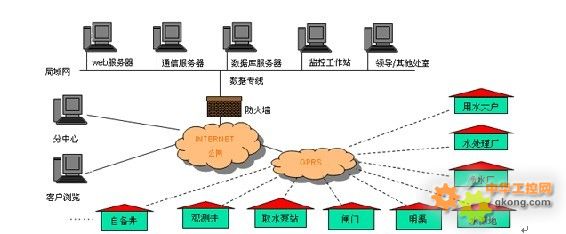

---系統組成---
◆ 監控中心：
主要硬件：服務器、數據專線、路由器等。
主要軟件：操作系統軟件、數據庫軟件、自備井取水遠程實時監控系統軟件、防火墻軟件。
◆ 通信網絡：中國移動公司GPRS無線網絡。
◆ 終端設備：水資源測控終端、無線抄表器。
◆ 測量設備：水表、流量計、水位計、雨量計、水質計等。
---系統功能---
◆ 取用水量自動監測管理系統由多個子系統組成，可分別并入水資源信息化管理系統。
◆ 系統功能模塊化設計，滿足不同客戶需求。
◆ 中心監控與管理軟件采用B/S結構，支持局域網和INTERNET網上瀏覽、操作。
◆ 操作者級別不同，系統授予的權限不同。
◆ 被授權用戶可在網絡上查詢水量、水質、設備狀態、供電狀態等數據。
◆ 系統支持遠程控制禁止/允許用水戶取水。
◆ 系統支持自動控制禁止/允許用水戶取水。
◆ 支持本公司水資源測控終端，兼容其他廠家測控終端。
◆ 系統支持主動問詢和主動上報方式，上報時間間隔可設置。
◆ 系統支持省、市、區縣三級管理模式。
◆ 中心數據庫可存儲所有監測數據、報警數據、操作數據。
◆ 系統支持設備管理、收費管理、設備參數遠程設置。
◆ 系統支持GIS地理信息系統。
◆ 系統支持IC卡售水和遠程充值。
◆ 系統預留與其它系統的數據接口。
◆ 系統支持監測數據、報警數據、操作數據的記錄、統計、分析、對比、輸出、打印。
◆ 系統支持生成歷史數據曲線。
◆ 測控終端支持多個監控中心監測。
◆ 系統采用GPRS無線通信方式，支持其它通信方式。
◆ 系統支持UDP、TCP/IP通信協議。
◆ 系統軟件支持不同廠家生產的測控終端。
◆ 測控終端支持不同廠家生產的脈沖水表、流量計、水質計、水位計等計量測量設備。
◆ 測控終端具備現場數據采集、數據存儲、數據顯示、遠程告警等功能。
◆ 測控終端具備自動控制/遠程控制用水單位禁止/允許取水功能。
◆ 測控終端支持遠程維護。
---系統特點---
◆ 穩定可靠：該系統專門為水務部門設計，專業性強，在全國已批量使用，具有很高的可靠性。
◆ 技術先進：該系統集計算機技術、軟件技術、IC卡技術、GPRS通信技術、測控技術、計量技術于一體，國內處于先進水平。
◆ 實用性強：水務部門可實時掌控本地區水資源狀況，加強水資源費回收力度，合理調度使用水資源。
◆ 靈活性好：針對不同的需求選擇軟件功能模塊、測控終端、計量測量設備。
◆ 測控終端通過了國家水利部水資源監測數據傳輸規約（SZY206-2012）檢測。
---終端選用---
◆遠程監控自備井、取水泵站時，根據所監測內容選配水資源測控終端；新建取水點推薦使用智能水泵啟動柜。
◆ 只監測水位、水質，現場有供電條件，選用水資源測控終端；無供電條件，加裝太陽能電池板和蓄電池，或采用電池供電無線抄表器。
◆ 只讀取流量信息，數據上報頻率要求高時選用水資源測控終端；上報頻率要求不高時選用電池供電無線抄表器。
---計量測量設備選用---
◆ 根據需要測量內容和投資計劃選用計量、測量設備。
◆ 信號輸出建議使用：串口、脈沖、4-20mA標準型號。
◆ 現場無供電條件時，建議選用電池供電計量、測量設備。

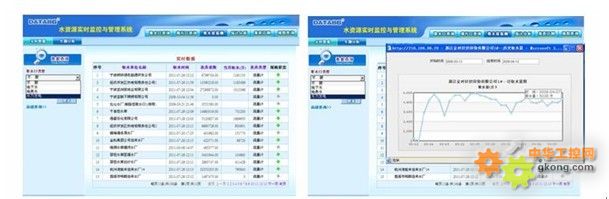

---軟件界面展示---
|
