HAC-MD 雙向無線遠程水氣表抄表系統
該系統集雙向無線通信、采集計量、控閥抄表、低功耗控制于一體，成本低、體積小、安裝方便、維護簡單、抄讀成功率高。
使用華奧通專利喚醒方法，可同時實現低功耗和控閥抄表響應速度快的系統特性。
華奧通公司抄表系統兼容性強，可連接不同類型表計，根據用戶需求配置最佳方案。
聲明：HAC-MD無線抄表系統使用無線喚醒方法為深圳市華奧通通信技術有限公司國際發明專利。
系統特色：
☆ 窄帶跳頻擴頻技術：
窄帶高靈敏度、穿透能力強、跳頻擴頻、抗同頻干擾能力強，有效保證通信距離和可靠性；
☆ 寬電壓低功耗設計：
HAC-MD發射模塊：2.8～6V的DC電壓范圍，靜態電流≤8μA，平均功耗≤25μA，最大發射脈沖電流≤70mA，控閥電流≤500mA；表端模塊每天主動上報數據，每半個月自動開關閥一次，若每月再喚醒抄表和開關閥1次，使用3.6Ah的ER18505M功率型電池，按電池實際容量只使用50%，則電池的工作壽命大于8年。
☆ 專利喚醒方法：
華奧通自主研發的專利喚醒方法，不會誤喚醒，功耗可控。喚醒窗口時間小于3毫秒，比傳統方法喚醒窗口時間縮短50%，有效降低了功耗。手持機和集中器對HAC-MD模塊喚醒抄表周期為8秒，抄表實時性強。
☆ 多種抄表方式：
a.HAC-MD_S模塊每4小時或每計量0.5方會主動上報一次當前計量數據和狀態；
b.集中器抄讀和控閥，集中器或中繼器與表端模塊直接通信，視距超過2000米；
c.手持機現場抄讀和控閥，手持機于表端模塊通信視距超過1500米。
☆ 控閥功能：
HAC-MD無線抄表模塊含控閥電路，可使用集中器或手持機遠程無線控閥；可方便擴展預付費控閥功能。
☆ 系統設備齊全，功能完善：
HAC-MD無線收發模塊：支持單/雙干簧管采集計量，可訂制直讀方式；雙向通信；軟時鐘；電源管理；斷線檢測；防磁攻擊；防拆卸（選購）；
HAC-PDAD手持機：無線設置HAC-MD模塊ID、脈沖常數等參數，無線喚醒HAC-MD模塊，完成抄讀及控閥；設置操作快速、準確、方便、免拆卸；
HAC-RPD中繼器：可擴展定點抄表的通信距離，解決盲區問題；
HAC-GWD集中器：通過GPRS網絡將數據上傳遠程服務器，下傳抄表和控閥命令；
HAC-WMB_MRD簡易集中器：通過M_BUS協議有線連接本地服務器。

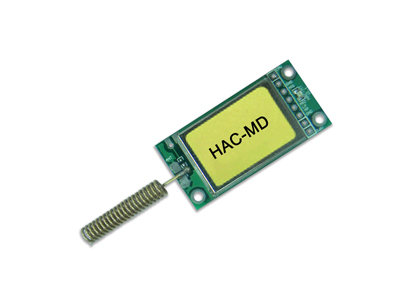

HAC-MD雙向低功耗無線水氣表抄表模塊
功能特點：
☆發射功率15dBm，480MHz 計量頻段；
☆支持單、雙干脈沖計量，可定制直讀計量;
☆跳頻擴頻技術、抗干擾能力強；
☆電源電壓檢測功能；
☆防磁攻擊功能；
☆預留防拆卸功能；
☆預留防斷線功能；
☆頻率穩定度：±5ppm；
☆溫度范圍：-20℃~70℃；
☆尺寸：43.5mm×21mm×3.2mm；

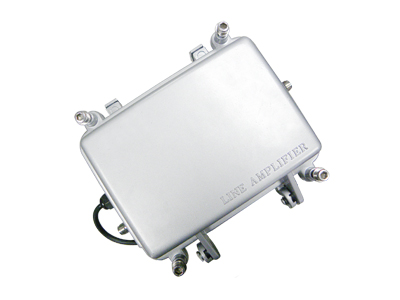

HAC-GWD集中器（GPRS網關）
功能特點：
☆遠程服務器通過GPRS接收HAC-MD發射的數據和中繼器轉發的上行數據， 轉發服務器的下行命令；
☆通過串口自主設置GPRS網絡參數；
☆提供動態鏈接庫支持服務器開發；
☆可通過HAC-PDAD設置工作信道組；
☆含室外防水型外殼；
☆內置HAC-WMB_MRD中繼器和集中器專用無線模塊；
☆獨特設計，電源、收發數據，GSM在線指示燈；
☆含110V-220V AC/DC工業電源；
☆尺寸：160mm×110mm×60mm；

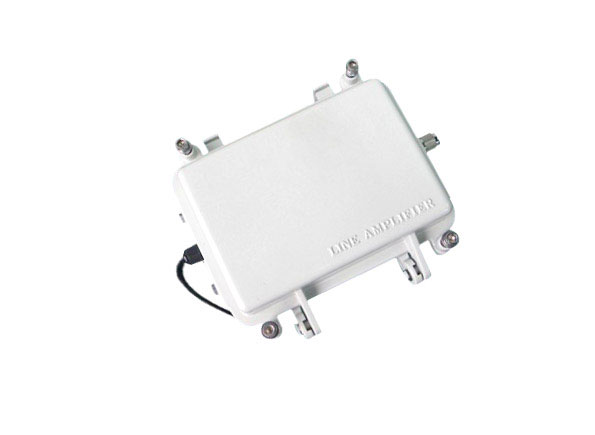

HAC-RPD中繼器
功能特點：
☆接收HAC-MD上傳的數據并轉發至 HAC-GWD，轉發服務器的下行命令；
☆通過HAC-PDAD可設置其發射功率，擴展通信范圍；
☆可通過HAC-PDAD設置工作信道組；
☆含室外防水型外殼；
☆內置HAC-WMB_MRD中繼器和集中器專用無線模塊；
☆獨特設計，電源、收發數據指示燈；
☆含110V-220V AC/DC工業電源；
☆用戶也可選用太陽能供電型中繼器；
☆尺寸：160mm×110mm×60mm；

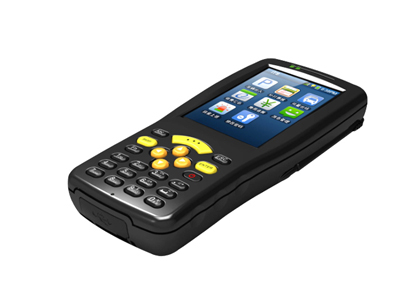

HAC-PDAD抄表手持機
功能特點：
☆可在10厘米范圍設置HAC-MD的表ID、初始化水量、脈沖常數等參數，無需拆卸；
☆可在50米范圍內無線設置HAC-RPD的發射功率及HAC-RPD和HAC-GWD的工作信道組；
☆可喚醒HAC-MD模塊完成抄讀控閥工作，有效距離大于1500米，用于盲區補抄；
☆采用Win CE 6.0系統，工業級PDA，含華奧通應用軟件；
☆可選購帶激光條碼掃描模塊的手持機HAC-PDAD-S，可通過條碼讀取表ID號，無線自動綁定于HAC-MD模塊內；
☆內置HAC-WMB_MRD中繼器和集中器專用無線模塊；
|
