IEC61850規約轉換(服務端開發)的利器
博凡電力IEC61850智能化組態配置工具
為智能分析變電站配置描述語言SCL的語法結構和層次型對象模型,高效率地生成智能設備的SCL文件,在此基礎上博凡電力針對各廠家IEC61850規約轉換研發了iedSCL配置工具。
iedSCL配置工具不僅能夠全面建立各種規范的ICD文件,而且還具備自動檢測裝置設備是否符合一致性模型規范,因公司與KEMA公司的深度技術交流和合作,在產品研發和革新上取得了重大突破,目前iedSCL配置工具已經兼容KEMA靜態模型檢測功能。

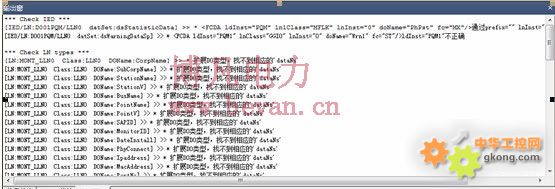

(博凡電力靜態模型一致性檢測功能)
該配置工具的工程實施流程完全符合IEC61850規范,是一種通用型變電站系統配置工具和智能設備裝置建模工具,合二為一的完美組態工具。能為眾多廠家提供方便快捷的IEC61850規約轉換建模和測點映射工作,無需研發人員掌握全面的IEC61850體系知識,也能為廠家后續提供方便的測點修改和配置功能,最終做到十分鐘內完成建模,一分鐘內完成測點映射。
IEC61850已被我國等同采納為國家電力行業標準DL/T860。該標準將成為新變電站建設和舊變電站改造的重要依據。與以往的變電站通信標準相比,IEC61850具有明顯的技術特征,如功能分層的變電站結構,應用面向?qū)ο蟮慕<夹g(shù),變電站配置語言(Substation Configuration Language,SCL)的制定,抽象通信服務接口ASCI的使用等。其中,使用變電站配置語言對系統及設備進行統一配置,可以方便地描述變電站內設備的基本功能和可訪問的信息模型,以及整個系統的組織結構和功能分布,為變電站內通信的實現做好基礎性一環,對于系統互操作的實現具有重要意義。
SCL是以可擴展標記語言為基礎制定的。XML是由萬維網組織發布的一種語言標準,是一種跨平臺的依賴于內容的技術,是處理結構化文檔的有力工具。XML語言可以很方便地描述具有分層結構且采用面向?qū)ο蠹夹g(shù)構建的變電站模型。XML的語法類似HTML(超文本標記語言,目前大多數網頁的源文件都是這一格式),用標簽來描述數據。IEC61850部分采用XML的Schema協議,制定了八個模式文件(Schema文件)對XML進行規范,使之成為有效的SCL文件,因而本質上講,SCL就是一系列Schema文件約束下的XML文件。目前,博凡電力研發的iedSCL組態工具能夠自動檢測ICD是否符合Schema規范。

(博凡電力Schema約束條件檢測)

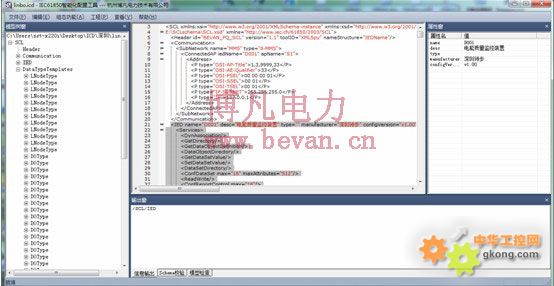

(博凡電力iedSCL組態工具主界面)

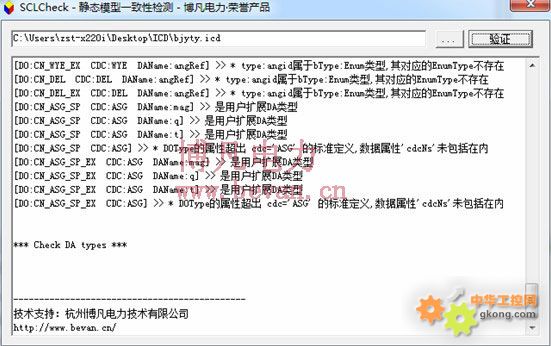

(博凡電力靜態模型一致性檢測)
該檢測工具已與中國電科院,東北電科院,重慶電科院,華北電力大學等單位合作。博凡電力IEC61850組態配置工具支持完成IEC61850一致性測試要求規定的各項測試。(包含對IEC61850-4,IEC61850-5,IEC61850-6,IEC61850-7,IEC61850-8,IEC61850-9,IEC61850-10的各項要求的測試)
|
