背光模塊是液晶顯示屏光源的提供者。LCD本身并不發光，背光模塊光源的表現定程度上決定了顯示器表現在外的視覺感。液晶顯示器由于其厚度薄，質量輕且攜帶方便，近年來需求快速增加，已在市場中占有一席之地。隨著液晶顯示器制造技術的提升，大尺寸低價格的趨勢下，背光模塊在考慮輕最化、薄犁化、低耗電、高亮度及降低成本的市場需求．為保持住未來市場的競爭力，開發導光板成型的新制作技術及設計新型的背光模塊，是今后重要課題及努力的方向。

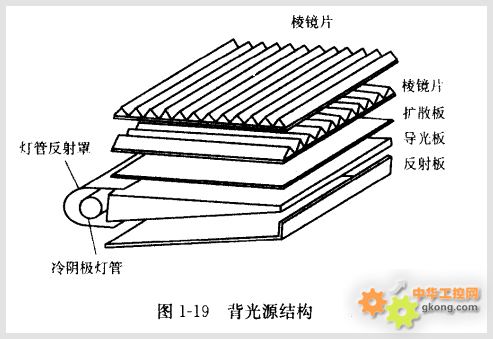

背光源結構如圖1-19所示，主要組件包括入射光源、導光板、反射板、擴散板、棱鏡片、燈管反射罩、外框架。側光型背光源主要工作過程為：由光源發出的光直接或間接（經燈管反射罩反射）進人導光板，經南導光板將入射的平行光轉換
成半面光，之后再經過擴散板使導光板射出的光線擴散與偏向，最后經由聚光棱鏡片使光線聚集并調整光線發散角度。
背光源的入射光源大量應用的為冷陰極熒光管，但近年來發光二極管也逐漸增多。導光板是背光模塊光源前傳播介質，其形狀及材料組成決定了導光板射出光的亮度廈分布上的均一性。保持均化分布的常用方式為印制法，其他方法包括注塑法、化學腐蝕和光刻等。
光線經過導光板的出射方向及擴散角度并非集中在導光板正面，因此在LCD的視角上無法達成亮度上的要求，必須停止其方向技擴散角度，使得光能盡量集中在要求的方向，擴散板與棱鏡片即是作為角度修正及集光效果的重要組件。打散板的作用除了修正光行進的角度外，還有將平面光進行霧化處理的功用，擴散板的光學參數包含透過率及霧面程度，視導光板的外觀做有利的選擇。棱鏡片是提升正面亮度的重要組件，最有效且常用的棱鏡片為增亮膜系列。燈管反射罩的作用是包住燈管發出的光線，盡量送人導光板內，一般的背光模塊采用含銀蒸鍍膜灶PET的軟性材質．而含外框的筆記本電腦、監視器和電視系列，要求較高，因此多以外型特殊段固定的銅材質作為燈管反射罩。反射板功能是將來被散射的光反射再進入光傳導區內，其本身對光源亦稍微有散射的效應。逆變器是驅動熒光燈管的高壓脈沖提供者，它將由電源供應器的直流電壓信號轉換成高頻的高壓脈沖．使燈管能持續點亮。
背光源的重要性能要求是亮度、亮度均勻性以盟色彩還原性等。不同的產品應用領域?qū)Ρ彻庠吹囊蟛煌�，特別對大尺寸電視產品，背光源已成為占材料成本比重最大的組件，因此對其要求和研究也比較活躍。
|
