維控HMI在包裝機械中的應用
包裝機械是指能完成全部或部分產品和商品包裝過程的機械。包裝過程包括充填、裹包、封口等主要工序，以及與其相關的前后工序，如清洗、堆碼和拆卸等。此外，包裝還包括計量或在包裝件上蓋印等工序。使用機械包裝產品可提高生產率，減輕勞動強度，適應大規模生產的需要，并滿足清潔衛生的要求。
本文以維控人機在包裝機械的應用為例介紹：其采用PLC控制技術，實現HMI和PLC之間的通訊；通過人機對包裝及的監控和操作，提高生產效率，降低成本。
一、系統功能描述
通過綜合控制系統，可以實現對包裝機的參數設置、用戶參數、系統參數、定量設置以及密碼控制、報警等更好的自動調節與控制。通過中英文切換，實現多種語言控制，達到更加理想的控制，大大的提高了工作效率。
二、維控觸摸屏工程介紹
2.1人機界面主要有：主控畫面、參數設置、用戶參數，系統參數、定量設置、密碼及報警的中英切換。
2.2“操作參數設置”：對機器動作“切刀點動”、“走紙點動”的選擇及操作；
2.3“用戶參數”：對包裝機速度、袋長、累計包數、停機角度、切刀角度等等參數的設置。
2.4“系統參數”：對切刀編碼器、走紙編碼器、走紙直徑、切刀與走紙的變頻器頻率以及轉動燈參數的設定。
2.5“定量設置”：包裝機在運轉中，可查看累計包數、本次計數、停機包數，并對計數機是否關閉，以及是否自動清零的操作。
2.6“密碼以及報警”：設置了在畫面上進行修改密碼以及對一些參數設置的保密工作。同時可以具體查看機器是否出現故障。
三、維控觸摸屏程序的實現

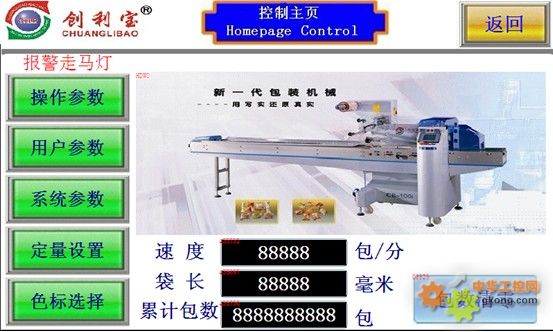

3.1主控畫面

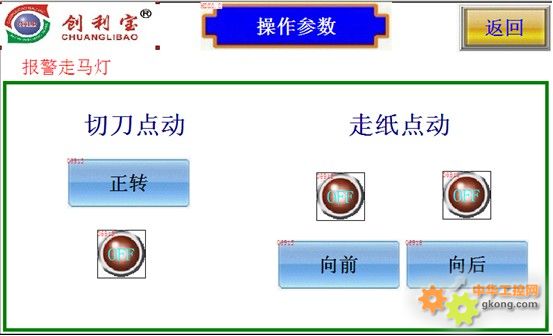

3.2參數設置

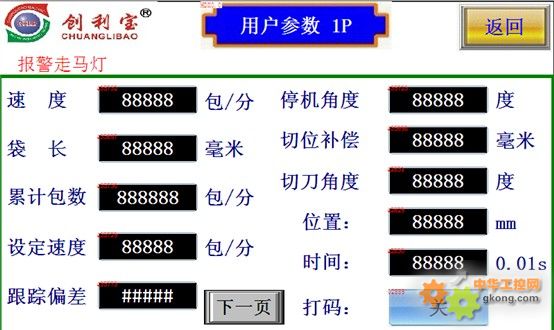

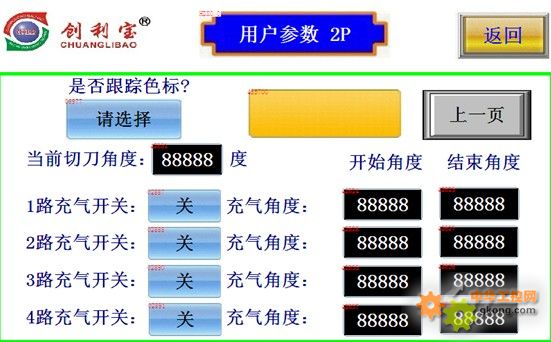

3.3用戶參數

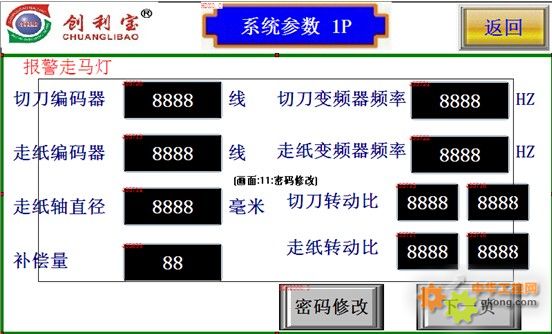

3.4系統參數

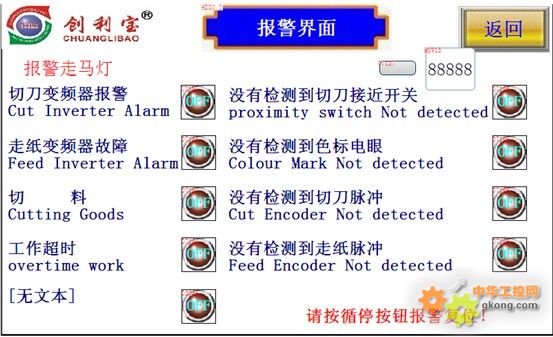

3.5報警
四、結束語
人機和下位機設備有效的配合使得的包裝機的應用更加普及。維控人機在此行業的使用比較廣泛，使用者均反應不錯，操作起來穩定便利。一套完整的自動化包裝機操作系統，使軟、硬件完美結合，全面的詮釋人機的效用。本文中，簡單介紹了其中比較重要的幾部分。
