【簡介】
武漢風河科技有限公司研制的基于GPRS通信的高精度傾角檢測系統專用于高壓電線桿塔傾角監控，能實時遠程監控高壓電線桿塔傾角狀態，一旦高壓電線桿塔發生大幅度傾斜、倒塌，監控系統第一時間判斷出倒塌位置及指示工程維修人員立即趕到現場。

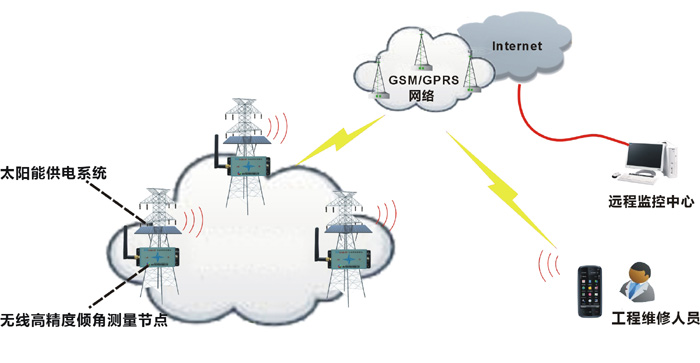

本系統如上圖所示，由無線高精度傾角測量節點（集成GPRS無線通信模塊）、太陽能供電系統、遠程監控中心組成。
各高壓電線桿塔安裝的無線高精度傾角測量節點實時監測桿塔的傾角狀態，周期性的將采集到的數據打成IP包，通過GPRS無線通信模塊接入GPRS網絡，再通過Internet網絡將數據發送到遠程監控中心，每個無線高精度傾角測量節點配有太陽能供電系統，能不斷提供電能。如果高壓電線桿塔發生大幅度傾斜或者倒塌，上面的無線高精度傾角測量節點就會及時將報警信息發送給遠程監控中心以及工程維修人員的手機。
1、無線高精度傾角測量節點技術參數
◆ 使用最高精度的雙軸傾角傳感器芯片，全溫區、長期保持高穩定性；
◆ 抗震達20,000g；
◆ 測量范圍：±90º；
◆ 分辨率：0.07度/LSB；
◆ 長期穩定性<0.014；
◆ 可軟件修改地址，編址范圍0~255；
◆ 集成高精度溫度傳感器；
◆ 帶工作狀態指示燈；
◆ 無線通訊頻率：433Mhz (可選2.4Ghz)；
◆ 工作溫度 -40 º ~+80 º；
◆ ＋7.5～24V直流電源供電，功率約300mW。（可以電池供電）。
2、GPRS無線通信模塊技術參數
◆ 符合工業化設計適應惡劣環境能力更強；
◆ 內置TCP/IP 協議棧，支持TCP/UDP 網絡協議；
◆ 數據終端永遠在線；
◆ 掉線自動重?fù)芄δ埽?/p>
◆ 通過超級終端或者手機發送類似于AT指令方式或?qū)Ｓ迷O(shè)置程序來設置通信參數；
◆ 支持靜態IP 或域名方式連接遠程主機；
◆ 工作溫度：-40℃ ~ +70℃。
【方案特點】
◆ 高壓電線桿塔傾角數據實時準確；
◆ 建設周期短，成本低；
◆ 可對每個無線高精度傾角測量節點遠程進行參數調整、報警設置等操作；
◆ 安裝、維護方便，不需要進行專門布線；
◆ GPRS網絡覆蓋范圍廣，安裝地區不受限制；
◆ 通信費用低：采用包月計費方式，運營成本低；
◆ 采用太陽能供電系統供電，免去了充電、頻繁更換電池的麻煩；
◆ 系統易于擴展和維護。
【售后服務】
提供12個月的免費包修服務，終身保修。
|
