現場儀表的防護
現場儀表的電涌防護應采用屏蔽、接地及安裝電涌防護器的方法。
現場儀表的金屬外殼、金屬保護箱應為全封閉式。
需要進行雷電防護的非金屬外殼的儀表應裝在鋼板材質的儀表保護箱內。
現場儀表應避免成為接閃設備。
當現場儀表的安裝位置有可能使其形成接閃物體，又無法移位時，應將儀表裝在全封閉鋼板材質的儀表保護箱內，箱體應按規范接地。
現場儀表的接地
現場儀表的金屬外殼、儀表保護箱、接線箱及機柜的金屬外殼應就近接地或與接地的金屬體相連接。
現場儀表金屬外殼可以通過金屬安裝支架或金屬設備自然接地。
金屬設備、容器、塔器和操作平臺上的現場儀表應與設備和操作平臺進行等電位連接。
位于1區爆炸危險場所的儀表及金屬支架，應防止出現連接間隙，避免雷電流引起火花。
非金屬設備頂部安裝的儀表，應就近接地。
電涌防護器的現場安裝
裝配式電涌防護器應安裝在現場儀表本體上。
當裝配式電涌防護器不能安裝在現場儀表本體，或采用通用式電涌防護器時，必須將電涌防護器安裝在儀表保護箱、接線箱或?qū)ＴO(shè)的防護箱內。
安裝電涌防護器的儀表保護箱、接線箱或?qū)ＴO(shè)的防護箱，必須符合安裝地點的防護、防爆等級。
安裝電涌防護器的儀表保護箱、接線箱應與被保護儀表盡可能接近。
分離安裝的電涌防護器與被保護儀表之間的電纜應穿鋼管（或小型電纜槽）敷設。安裝電涌防護器的接線箱、保護箱、鋼管及保護儀表應進行等電位連接并接地。
現場儀表電涌防護器的接線
裝配式電涌防護器的兩端接線的總長度不應大于0.5m。電涌防護器的接地連線應為截面積2.5mm2的多股絞合絕緣銅線。
現場儀表的電涌防護器的接地端子應與儀表外殼的接地端子相連接。

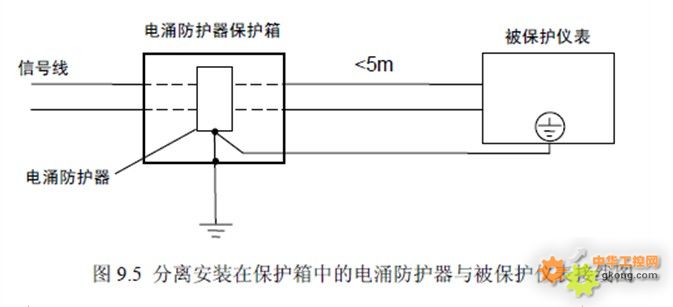

分離安裝的電涌防護器與被保護儀表之間的接線長度不得超過5m，接地端子應就近接地。圖9.5 為分離安裝在保護箱中的電涌防護器與被保護儀表接線示意圖。
|
