維控觸摸屏在鍋爐系統中的應用

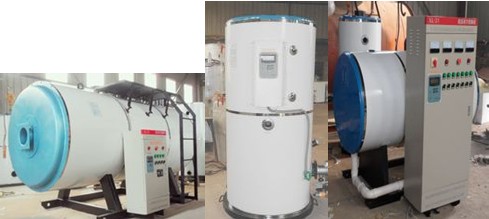

鍋爐是一種能量轉換設備，向鍋爐輸入的能量有燃料中的化學能、電能、高溫?zé)煔獾臒崮艿刃问�，而�?jīng)過鍋爐轉換，向外輸出具有一定熱能的蒸汽、高溫水或有機熱載體。鍋爐中產生的熱水或蒸汽可直接為工業生產和人民生活提供所需熱能，也可通過蒸汽動力裝置轉換為機械能，或再通過發電機將機械能轉換為電能。提供熱水的鍋爐稱為熱水鍋爐，主要用于生活，工業生產中也有少量應用。產生蒸汽的鍋爐稱為蒸汽鍋爐，常簡稱為鍋爐，多用于火電站、船舶、機車和工礦企業。
鍋爐設備是一個復雜的控制對象，主要輸入變量是負荷、鍋爐給水、燃料量、減溫水、送風和引風量。主要輸出變量包括汽包水位、過熱蒸汽溫度及壓力、煙氣氧量和爐膛負壓等。因此鍋爐是一個多輸入、多輸出且相互關聯的復雜控制對象。
本文以維控人機在鍋爐系統的應用為例介紹：其采用PLC控制技術，實現HMI和PLC之間的通訊；通過人機對鍋爐系統的監控和操作，機械化的控制鍋爐的運轉，提高生產效率，降低成本。
一、系統功能描述
通過綜合控制系統，可以實現對鍋爐系統運轉的監視、數據設定、PID參數監視、輸入補償與輸出補償，一些設備的頻率設定等更好的自動調節與控制。通過手動與自動的完美結合，達到更加理想的控制，大大的提高了工作效率。
二、維控觸摸屏工程介紹
2.1人機界面主要有：鍋爐的監視、數據設定、PID參數、輸入輸出補償以及引風機頻率和爐排電機頻率、鼓風機頻率的設定，還有啟停延時畫面、有效期畫面，鍋爐手動畫面，鍋爐出水、回水歷史數據畫面。
2.2“系統首頁”：有多個參數設置畫面的選擇，可以選取任意畫面進行監視鍋爐的運行狀態。
2.3“鍋爐監視畫面”：可以對鍋爐在自動運行狀態下的參數數據進行監視，同時可以選擇對應的參數畫面進行查看。
2.4“PID參數畫面”：對鍋爐PID參數的數據進行設置。
2.5“輸入輸出補償畫面”：可以查看鍋爐在自動運行狀態下鍋爐出水問題、回水溫度以及三個電機的頻率的計算值、補償值、輸出值。
2.6三個“頻率設定畫面”：分別對電機頻率的進行設定，同時畫面上顯示電機頻率與鍋爐除、回水的輸出值的比例。
2.7“啟停延時畫面”：設定鼓風機、爐排電機、引風機、出渣機的啟動與停止的時間。
2.8“鍋爐手動畫面”：可以對鍋爐在手動運行狀態下的參數數據進行監視，同時可以選擇對應的參數畫面進行查看。
2.9“鍋爐出、回水歷史數據畫面”：記錄鍋爐出、回水溫度的歷史數據，并可以查看各個時刻溫度數據。
三、維控觸摸屏程序的實現

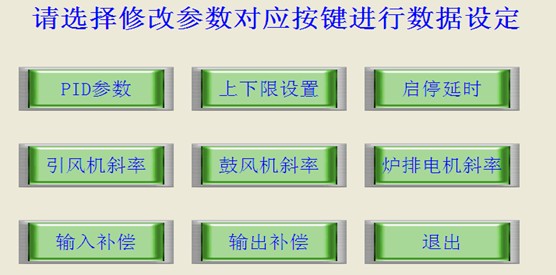

3.1系統首頁

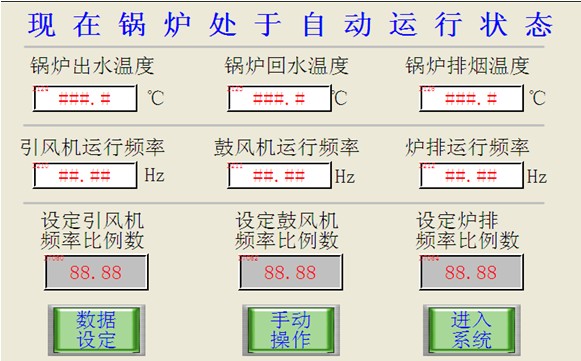

3.2鍋爐監視畫面

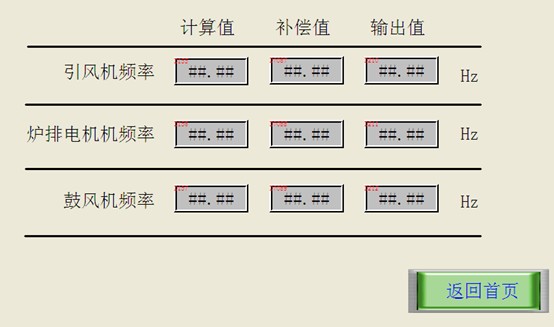

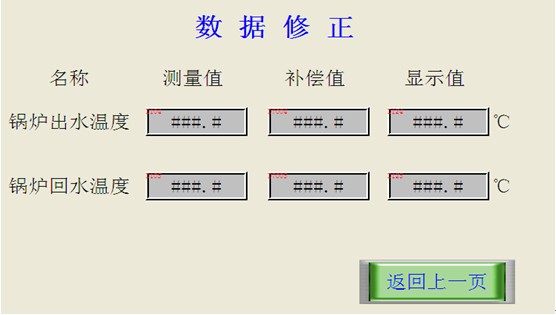

3.3輸入輸出補償畫面

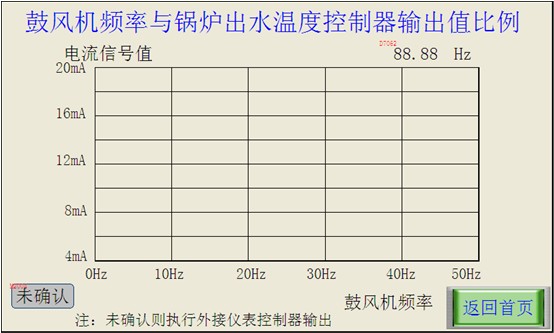

3.4鼓風機頻率設定

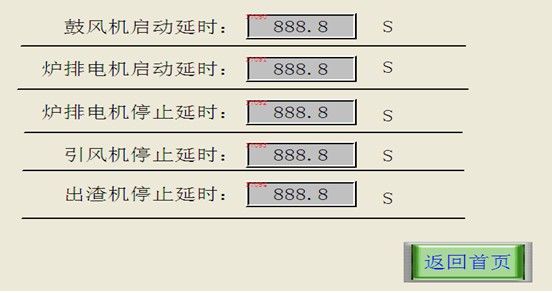

3.5啟停延時畫面

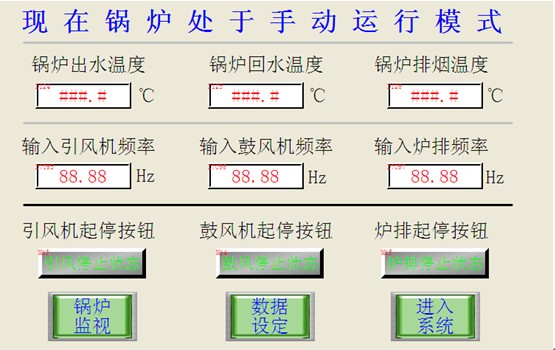

3.6鍋爐手動畫面

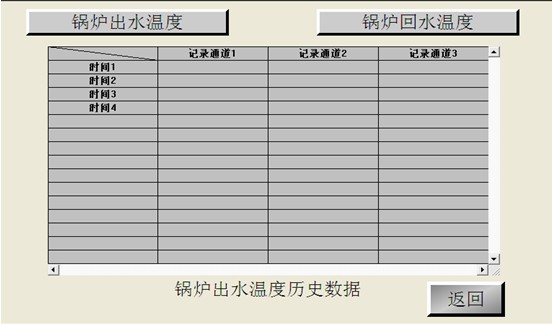

3.7鍋爐出、回水歷史數據查看
四、結束語
人機和下位機設備有效的配合使得的鍋爐處理系統在自動化與手動相結合的運轉模式下應用更加普及。維控人機在此行業的使用更是不勝枚舉，使用者均反應不錯，操作起來穩定便利。一套完整的鍋爐處理系統，使軟、硬件完美融合，使得自動化與手動操作完美的結合，全面的詮釋人機的效用。本文中，簡單介紹了鍋爐系統在運行控制中比較重要的幾部分。
