一、簡介

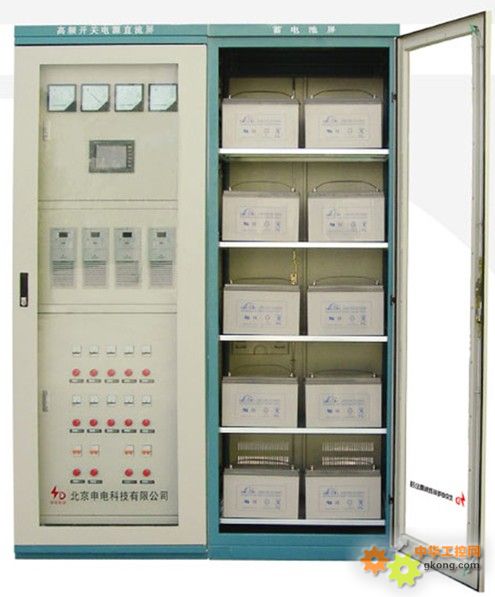

GZDW系列直流電源系統主要由智能高頻開關電源模塊、中央監控單元、免維護蓄電池和饋電回路等構成，具有重量輕、體積小、效率高、無污染等諸多優點，是傳統直流電源成套裝置的理想換代產品。主要適用于中小型發電廠、水電站、各類變電站、開閉所和其它使用直流設備的領域，如石化、礦山、鐵路、通訊、冶金、高層建筑等，作為高壓開關分合閘、繼電刨花、自動裝置、信號裝置等使用的操作電源及事故照明、控制用直流電源。
二、系統特點
· 兩路交流輸入，能自動實現切換，可靠性高，系統運行穩定；
· 采用開關電源技術，輸出紋波大大減小，有效的延長了電池的使用壽命；
· 充電機與控制整流器采用相互獨立的方式，故障時充電機與控制整流器可以相互替換；
· 采用高品質，高性能的中央監控單元，能可靠的進行數據采集和信號處理等；
· 高頻開關電源采用N+1熱備份，使得任意一個模塊退出運行均不影響系統的正常運行，保證了整個系統 的可靠性,可方便地滿足各種系統的要求；
· 當中央控制系統故障退出時，充電及整流模塊能正常工作，確保供電系統能正常工作；
· 通過中央監控系統實現蓄電池均充/浮充的自動轉換；
· 嚴格按照蓄電池充電曲線對蓄電池進行充電，避免過充和欠充現象，能有效延長電池的使用壽命；
· 可根據環境溫度及時調整充電電壓，使電池保持在最佳充電狀態；
· 以特制的二極管整流模塊替代傳統硅鏈，確保降壓單元的高可靠性；

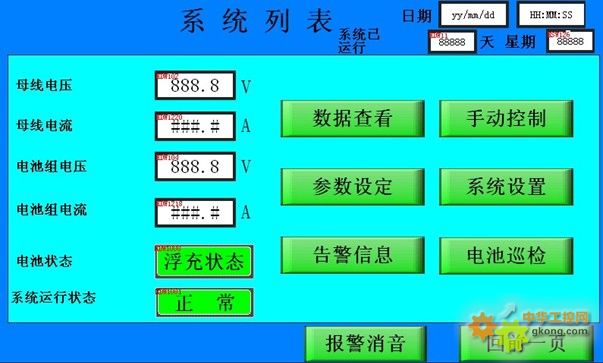

· 人機界面全中文顯示，界面友好，直觀形象，操作簡便；
· 人機界面具有進行參數設置、狀態查詢、開關機控制等功能；
· 開放式接口設計，具有強大的通訊功能，可通過微機通訊接口實現“遙信、遙測、遙控、遙調”功能，可根據用戶需要傳遞相應的實時數據和告警信息；
· 可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。
· 系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證；
三、環境條件
· 安裝地點：室內安裝（也可裝于箱變）；
· 環境溫度：-15℃~ +45℃，最大日溫差≤35℃；
· 相對溫度：日平均濕度不大于90%，月平均濕度不大于85%；
· 海拔高度：安裝地海拔高度不高于3000米；
· 污染等級：≤3級，環境中無導電微粒，易爆塵埃；
· 周圍空氣：無引起火災，無腐蝕金屬和破壞絕緣的氣體，有良好的空氣流動和散熱條件；
· 安裝場所：應無劇烈振動和沖擊，地震烈度不超過8度，裝置的垂直傾斜度不超過5%；
四、結束語
一套完整的高頻開關電源系統，包括硬件、軟件的設計，涵蓋范圍廣。本文中，簡單介紹了高頻開關電源系統其中比較重要的幾部分。使用觸摸屏控制系統，性能穩定、設計和使用方便。維控觸摸屏功能齊全、可靠耐用、編程簡潔，與其他HMI產品相比，界面友好，給用戶編程和維護都帶來極大方便。維控觸摸屏在高頻開關電源系統設計起到了關鍵性的作用,給您的設計工作帶來極大的方便,隨著維控觸摸屏性能的不斷提高,在行業的應用將更加廣泛和深入。
|
