數顯儀表具有精度高、穩定性好、質量可靠、體積小、安裝使用方便、價格低廉等特點，適用于科學研究、精密測量、新產品開發之用，可廣泛應用于各種儀器儀表、自動化控制設備、電力電子、醫療器械、教學設備、交（直）流穩壓電源等作為顯示部件，提升產品檔次，為各類指針式面板表的首選更新?lián)Q代品。

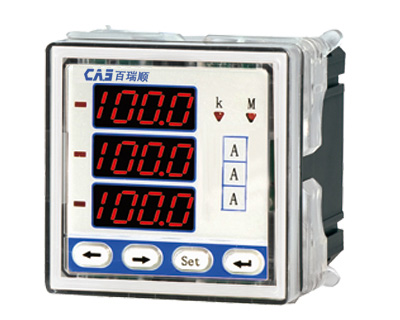

智能數顯儀表
· 智能數顯儀表的功能特點：
●多重保護、隔離設計、抗干擾能力強、可靠性高
●良好的軟件平臺，具備二次開發能力，可以滿足特殊的功能要求
●具有自校準、人工校準和對傳感器修正的功能
●完善的網絡通訊功能，與各種帶串行輸入／輸出的設備進行雙向通訊，組成網絡控制系統
主要技術指標
可編程功能：PT變比可調，通訊地址，波特率等參數可設；
精度等級：常規參數為0.5級，頻率為0.2級；
顯示位數：四位，分為數碼管顯示和液晶顯示兩種(液晶顯示參照產品資料 數顯表類.PDF）
標稱輸入：100V,220V,380V；
過量程：2倍連續
頻率：50HZ/60HZ；
輔助電源：AC220V或者DC100V~300V
功耗：《3VA；
絕緣強度： 2KV/min2mA
絕緣電阻：》100M
平均無故障工作時間：》50000h
工作條件：環境溫度：-25~55C 環境濕度《98%
變送輸出：DC4~20mA，負載能力《400歐
數字輸出：RS485，MODbus-RTU協議
開關量輸入：外部有源節點：AC220
開關量輸出：常開接點輸出AC220V/DC30V,5A
安裝尺寸：有四種安裝尺寸可選
數顯表是什么
· 數顯表是一種用于顯示的電子儀表，目前在各行各業均有應用，因?yàn)槠滹@示數據精確而且一目了然，所以在很多場合下已經代替了指針式儀表。從我們家中的電子鐘表到工廠用的顯示數據牌，無論是對時間的把握還是對產量的控制都提供了精準的數字顯示，用數字量替換了模擬量。數顯表會在我們的生活當中越來越普及，對數顯表的知識有一個綜合的了解無疑會對你有所幫助，下面將就這一問題給大家做極為詳盡的講解。
認識數顯表
到目前為止數顯表的概念還沒有統一的說法，但對其認識卻大都相同，顧名思義它應該是數字或字母顯示的儀表。從廣義上講，街頭隨處可見的大屏幕數字交通信號燈計時牌，車站的車次牌、工廠數控顯示表等都算是數顯表的范疇，目前的數顯表一般都與電腦、PLC等設備相互連接使用。它的應用非常廣泛，大到衛星監控?cái)?shù)據、小至手腕上的電子手表，可以說在現代社會里，它的身影無處不在，其結構并不是很統一，隨著需要它的形狀大小也會跟著變化，一般為長方形的表頭配一個表身。
數字顯示
一般采用LED發光管或者是液晶屏幕這兩種來完成。工業、交通等一般都是采用LED發光管的數顯表，因?yàn)長ED光源比較亮，有多種顏色，尤其是紅色，非常適合辨別。液晶顯示通常用于家用鐘表，因其自身不發光，所以比較省電。
顯表分類
隨著數顯表技術的不斷發展，用途的不斷拓展，其分類也就越來越明細，數顯表可以顯示數據是因其要架設在一個能送給其源數據的基礎上。
（一） PLC數顯表
PLC數顯表是可以跟PLC進行通訊的數顯表，由PLC提供數據且非常穩定，它廣泛用于工業生產。自從1968年美國GM（通用汽車）公司使用第一臺PLC后，PLC數顯表等一系列PLC配套設施也逐步發展起來，目前PLC數顯表的技術已經非常的成熟，通過兩線就可完成PLC與表的數據交換。PLC也可由單片機所代替，直接放入數顯表里，這樣其體積更小，其用途也就不斷的擴大。
其又分為：1.用RS232或RS485通訊的 需要專門的通訊接口(目前主要通訊方式，缺點是占用接口過多）
2.兩線式（目前最新的通訊方式，節省接口而且穩定，節省資源）
3.BCD碼通訊的（目前已不使用的通訊方式，缺點是傳輸數據過多）
（二） PC 數顯表
數顯表與PC機鏈接，PC機通過串并口等通訊達到控制數顯表顯示。
（三）控制數顯表
此類數顯表不僅能夠顯示數據，還能夠?qū)λO(jiān)控的對象進行控制。
數顯表的用途
家用的數顯表主要是手表、時鐘。數顯表運用最多的還是在工業方面，比如東啟電氣電流數顯表、電壓數顯表、光柵數顯表、壓力數顯表、變頻器轉速數顯表、傳感器數顯表、頻率數顯表等等很多很多，它的作用主要起監測通知的作用。
工業上廣泛運用于PLC數據的顯示。目前文本編輯器，觸摸屏的問世，以及其優越的價格都在沖擊著數顯表領域，但數顯表卓越的地位仍然不能被取代。因?yàn)樵趶?fù)雜的工廠環境下，數顯表通過LED發光管來發光，讓人一目了然，從很遠的地方就可以清晰的辨認出所查看的數據，是工人師傅們的最愛。而文本編輯器和觸摸屏之類的字體小，而且亮度不夠。
兩線式PLC數顯表的問世也為數顯表工業用途開拓了前景，擺脫了普通PLC數顯表因?yàn)檎加锰喽丝诘睦_，不僅簡潔了硬件連接方面，在PLC端的軟件部分也更加模塊化集成化，是目前工程師們對PLC數據顯示的首選。
