BeagleBone-HDMI CAPE
基于BeagleBone 的HDMI功能擴展板
 |
| BeagleBone-HDMI CAPE是深圳市英蓓特科技有限公司最新推出的一款基于BeagleBone的HDMI功能擴展板。標準HDMI信號輸出，適用于所有帶HDMI功能的顯示設備，視頻分辨率最高支持720p，支持聲音輸出。且在擴展出標準HDMI接口的同時，也擴展出了50PIN LCD接口。LCD接口支持4.3寸LCD和7寸LCD顯示，并帶有四線電阻屏觸摸接口，LCD接口與 HDMI接口復用。 |
特性：
- 物理尺寸：78mm*54mm
- 工作溫度：0 to +70 ℃
- 電氣指標：3.3V 或5V
- 支持HDMI高清顯示
- 支持7寸屏和4.3寸四線電阻觸摸屏
- 輸入信號：LCD控制信號
- 輸出信號：HDMI，LCD接口信號（50pin FPC連接器，四線電阻觸摸）
- 最大支持720P Video 顯示
- 支持Linux和Wince系統
注意：在BeagleBone-HDMI CAPE接入7寸屏?xí)r必須使用5V電源 |

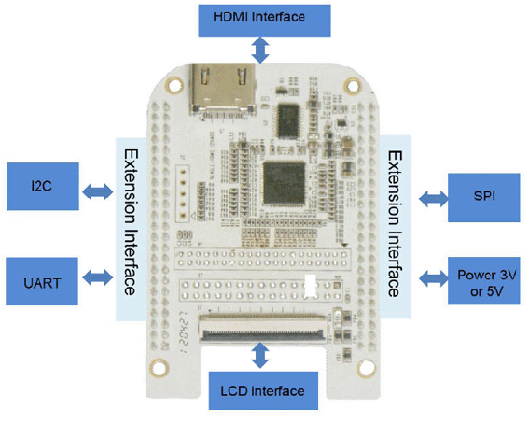

BeageBone-HDMI-CAPE |
BeagleBone-HDMI CAPE mounted on BeagleBone |
 |
 |
LCD8000-70T
- 屏幕大�。�7"Inch
- 外形尺寸：181.0mm*120.0mm
- 視域尺寸：168mm*112mm
- 分辨率：800x480
- 工作溫度：10~60°C
- 存儲溫度：-20~70°C
- 是否帶觸摸：四線電阻觸摸
|
LCD8000-43T
- 屏幕大�。�4.3"Inch
- 外形尺寸：120.2.0mm*80.0mm
- 視域尺寸：101.1mm*67.5mm
- 分辨率：400x272
- 工作溫度：10~60°C
- 存儲溫度：-20~70°C
- 是否帶觸摸：四線電阻觸摸
|

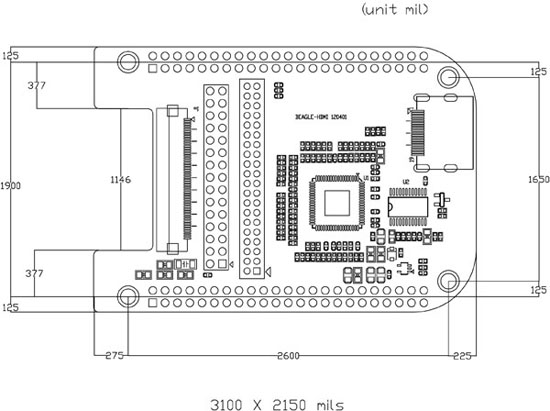

| 機械尺寸圖 |
 |
| 資料下載 |
 BeagleBone-HDMI CAPE 概述
|
|
