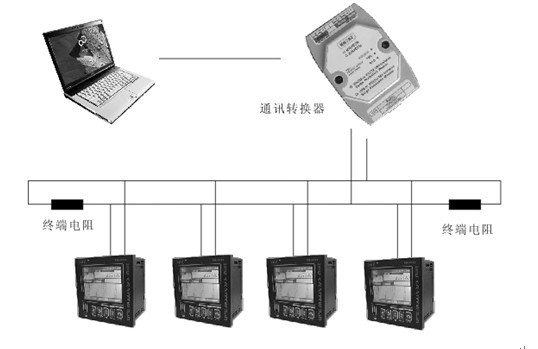

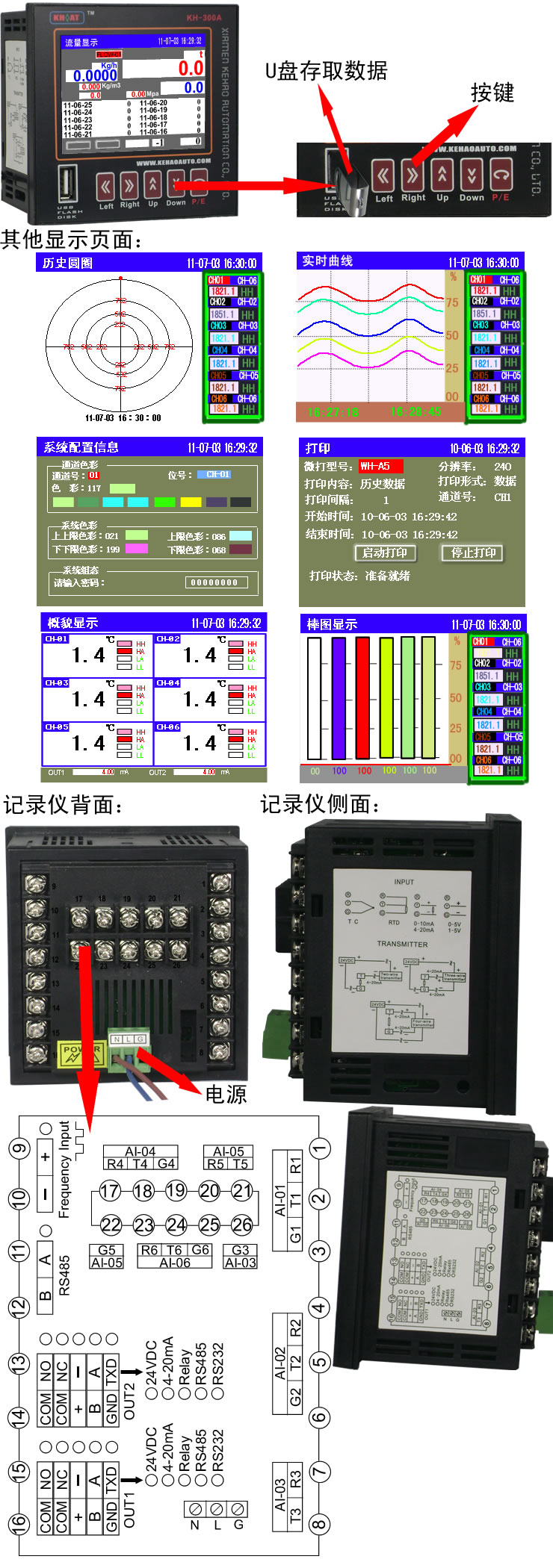

無紙記錄儀PID 功能使用說明 1．棒圖畫面 ．
如圖 1 所示，顯示 1-12 路通道的（可組態）數據百分比棒圖，畫面介紹如下：
圖 1 四通道棒圖畫面 1、 無紙記錄儀PID 回路名稱。
2、 每個回路組都有“MAN”“AUTO”2 種工作方式，MAN 表示：手動控制，AUTO：表示自動， 、 閥位的輸出值由 無紙記錄儀PID 計算生成，MAN 表示手動，閥位的輸出值可以手動設定。SV，表示設定 值。 3、 PV，表示通道測量值。
4、 MV，閥位輸出值。以百分比的形式顯示。在“MAN”工作方式下，在“AUTO”方式 下，MV 由儀表計算輸出。
5、 在棒圖上對應指向的是通道的輸入值 PV。
6、 在棒圖上對應指向的是設定值 SV。
7、 在棒圖上對應指向的是輸出的閥位值 MV。 2 系統組態 在系統組態中設定 無紙記錄儀PID 路數 3 無紙記錄儀PID 組態畫面
圖 2 無紙記錄儀PID 組態畫面 1、 LOOP：回路選擇，LOOP1~LOOP4 可選。
2、 輸入：選擇測量值的輸入通道，1~12 通道可選。
3、 作用：正/反作用：無紙記錄儀PID 運算的輸出方向，正作用表示：當測量值增大時，無紙記錄儀PID 調節輸出 趨向增大，如制冷控制。反作用表示：當測量值增大時，無紙記錄儀PID 調節輸出趨向減小，如加 熱控制。正反作用的選擇取決于控制對象的性質，原則是必須構成負反饋控制系統，當 控制對象為正時 無紙記錄儀PID 反作用，當控制對象為負時 無紙記錄儀PID 正作用。 無紙記錄儀PID：無紙記錄儀PID回路參數的設定。 比例帶Pb%： 1-999.9% 積分時間Ti：1-9999秒 微分時間Td: 0-9999秒（Td=0時微分切除）
4、 實際使用中，技術人員應根據系統的反應反復調整 P、I、D 值，從而獲得適用于該系統 的一套控制參數值。每個控制回路的 P、I、D 值都不盡相同，實際使用中必須細心調整， 不能盲目套用。
5、 MVL：閥位輸出限幅上限：當閥位輸出超過限幅上限時按上限值輸出。
6、 MVH：閥位輸出限幅下限：當閥位輸出低于限幅下限時按下限值輸出。
7、 輸出：可以選擇回路輸出和變送輸出兩種。選擇“MV”時輸出為回路輸出。選擇通道 時，輸出為通道的變送輸出。
8、執行方向：選擇閥門的開、關。 “氣開”“氣關”可選。
|
