折彎機用于制造尺寸大、外形準確度要求較高、相對彎曲半徑大的變曲率型材，已發展成為板料折彎成形行業的重要技術載體。因此，對折彎機控制系統的研究也在不斷發展中。以PLC作為系統的下位機，觸摸屏作為上位機，采用并行結構方式作為折彎機的同步控制方案。該系統結構簡單，人機交互方便，可維護性和可移植性好。
本文以奧堤司人機在數據折彎系統的應用為例介紹，該系統采用的是PLC控制系統，實現HMI和PLC之間的通訊，人機交互操作使得折彎設備整體運作更加便捷，提高效率。
一、 總體功能描述
通過綜合的折彎控制系統，可以實現對數據控制設備的流程、實時數據、各個功能模塊的實時參數等更好的自動調節和控制。這種的設計，其性能穩定，人機交互良好，控制精度高，并且容易維護，加工的工件誤差小，手動與自動相結合，大大提高了工作效率。
二、 奧堤司觸摸屏工程介紹
2.1人機界面主要有：單步界面、工步界面、手動界面、角度編輯界面、X/Y軸參數界面，閥塊控制、軸示數等界面。
2.2角度編輯界面可以對開口、下模高度、折彎方式、角度等參數進行設置，可實現高度自動化操作，計算可以被PLC直接使用的有效數據。
三、 奧堤司觸摸屏程序的實現

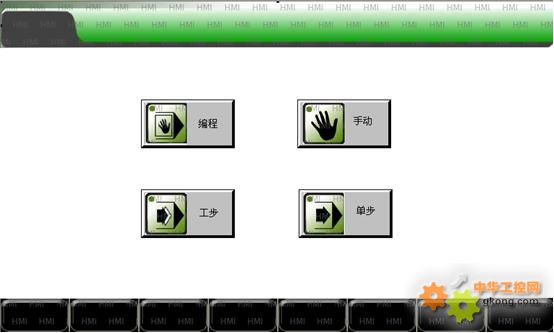

3.1運行方式

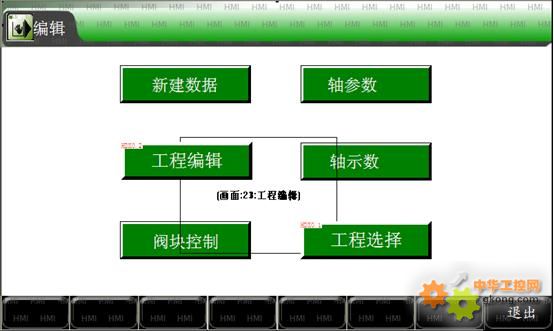

3.2編輯選擇

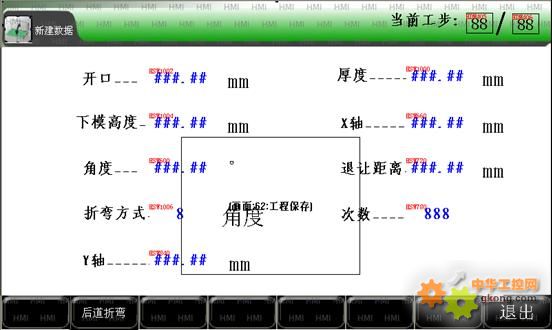

3.3角度編輯
3.4閥塊控制
四、 結束語
隨著科技的飛速發展，越來越多的機器與現場操作都趨向于使用人機界面，PLC控制器強大的功能及復雜的數據處理能力呼喚著一種功能與之匹配操作簡單的人機界面的出現，人機和下位機設備有效的配合使得數據折彎系統的應用更加普遍。一套完整的數據折彎系統管理讓軟硬件完美結合，全面詮釋人機效用。
|
