隨著工業現代化的發展，若現在我們需要去測量氣體及液體的溫度值的話，我們現在通過會使用到如：菲格瑞思FG800智能溫度變送器等這一類的溫度變送器。因為像菲格瑞思FG800智能溫度變送器等這些溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。那么菲格瑞思FG800智能溫度變送器的結構特點是什么？在使用過程正遇見常見的故障時又該如何去解決它呢？接下來我們就來逐步地為您解答這些疑問。

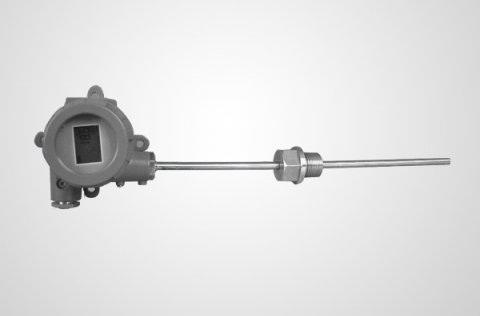

 菲格瑞思FG800智能溫度變送器 一、結構特點
1、三種變送器在線路結構上都分為量程單元和放大單元兩部分，設置在兩塊印制電路板上，用接插件連接。其中放大單元是通用的，量程單元則隨測溫元件、測量范圍的不同而不同
2、由于熱電偶和熱電阻均為非線性測溫元件，因此在菲格瑞思FG800智能溫度變送器中休用發線性化電路，使變送器的輸出信號和被測溫度呈性關系，以便于指示、記錄或控制。
3、熱電偶溫度變送器和熱電阻溫度變送器是在直流毫伏變送器的基礎上，分別增加了相應的補償電路而構成的。
4、各種溫度變送器都有零點遷移和量程調整的功能，以提高儀表的測量靈敏度。
二、指示溫度不正確
1、參照的溫度值是否一定正確
如果參照溫度表的精度低，則需另換精度較高的溫度表。
2、溫度指示儀表的量程是否與菲格瑞思FG800智能溫度變送器的量程一致
溫度指示儀表的量程必須與菲格瑞思FG800智能溫度變送器的量程一致
3、儀表的輸入與相應的接線是否正確
溫度指示儀表的輸入是4~20mA的，則變送器輸出信號可直接接入；如果溫度指示儀表的輸入是1~5V的則必須在溫度指示儀表的輸入端并接一個精度在千分之一及以上、阻值為250Ω的電阻，然后再接入變送器的輸入。
4、熱電阻（或熱電偶）與外殼絕緣是否達到要求
如絕緣不合要求，則需進行相應的絕緣處理
5、菲格瑞思FG800智能溫度變送器的供電電源是否正確，是否有24V直流電壓；
必須保證供給變送器的電源電壓≥12V(即變送器電源輸入端電壓≥12V)
6、菲格瑞思FG800智能溫度變送器負載的輸入阻抗應符合RL≤(變送器供電電壓-12V)/(0.02A)Ω
如不符合則根據其不同可采取相應措施：如升高供電電壓（但必須低于36VDC）、減小負載等
7、多點紙記錄儀沒有記錄時輸入端是否開路；
如果開路則：1、不能再帶其他負載；2、改用其他沒有記錄時輸入阻抗≤250Ω的記錄儀。
上述的內容就是我們在使用菲格瑞思FG800智能溫度變送器時可以去學習到的一些應用常識，希望通過這類的常識，讓您對菲格瑞思FG800智能溫度變送器的操作更加的熟練。如果您對菲格瑞思FG800智能溫度變送器的使用還有什么疑問，您可以通過電話的方式向我們進行咨詢：010-51653377，也可以直接登錄到我們的網站進行查詢，北京菲格瑞思儀表有限公司http://www.fege.cn。
|
