維控人機界面在折彎機的應用
一、簡介
將上、下模分別固定于折床的上、下工作臺，利用液壓傳輸驅動工作臺的相對邊，結合上、下模的形狀，從而實現對板材的折彎成型。

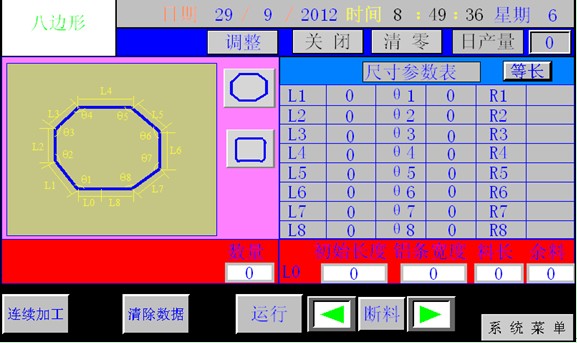

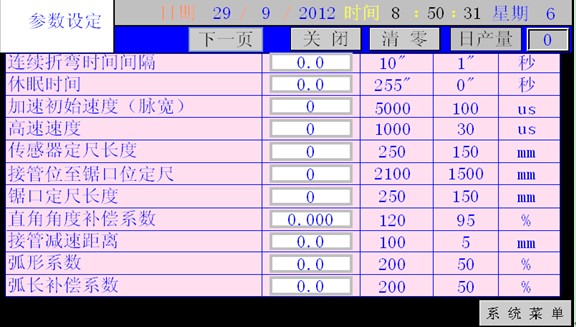

二、工作原理和使用方法
1、接通電源，在控制面板上打開開關，再通過HMI啟動油泵，這時就聽到油泵的轉動聲音了。（此時機器不動作）
2、行程調節，使用必須要注意調節行程，在折彎前一定要測試。它的上模下行至最底部時必須保證有一個板厚的間隙，否則會對模具機器造成損壞，行程的調節通過HMI使用配方功能，可以做到快速的調整。
3、折彎槽口選擇，一般要選擇板厚的8倍寬度的槽口。
4、按下HMI開關開機折彎，與剪板機不同，折彎機可以隨機切換，想停就停。
三、機床的組成部分及結構說明
1.滑動部分：采用液壓傳動，滑塊部分有滑塊、油缸及機械擋塊微調結構組成。左右油缸固定在機架上，通過液壓使活塞（桿）帶動滑塊上下運動，機械擋塊由HMI控制調節數值。
2.工作臺部分：由HMI操縱，通過控制器使電動機帶動擋料架前后移動，并由HMI系統控制移動的距離，器最小讀數為0.01毫米。
3.同步系統：該機由扭軸、擺臂、關節軸承等組成的機械同步機構，結構簡單，性能穩定可靠，同步精度高。機械擋塊由電機調節，HMI控制數值。
4.擋料機構：擋料采用電機傳動，通過鏈操帶動兩絲桿同步移動，數控系統控制擋料尺寸。
四、結束語
一套完整的折彎機，包括硬件、軟件的設計，涵蓋范圍廣。本文中，簡單介紹了折彎機其中比較重要的幾部分，其他細節還很多，不再一一列舉。使用觸摸屏控制系統，性能穩定、設計和使用方便。維控觸摸屏功能齊全、可靠耐用、編程簡潔，與其他HMI產品相比，界面友好，給用戶編程和維護都帶來極大方便�？傊S控觸摸屏在分切機設計起到了關鍵性的作用，給您的設計工作帶來極大的方便，隨著維控觸摸屏性能的不斷提高，其在分切機的應用將更加廣泛和深入。
