一. 外測式液位計概述
外測式液位計測量時將超聲波探頭安裝于被測容器外壁的正下方(底部)，無需開孔，安裝簡易，不影響現場生產，可實現對高溫，高壓密閉容器內各種有毒物質，各種純凈液體的精確測量。儀器采用隔爆設計，滿足防爆要求。
二. 外測式液位計儀器特點
(1) 探頭外置，無需對被測容器開孔，真正實現非接觸測量，適用于對各種密閉容器內有毒、易揮發、易燃、易爆、強腐蝕性等液體介質液位的精確測量。
(2) 儀器無任何機械可動部件，壽命長。無腐蝕、無污染、使用面積廣。
(3) 儀器內置ASIC(智能超聲波專用硬件集成電路)，使儀器體積小、測量結果穩定、可靠，能適合于各種被測液體和被測容器，現場安裝簡易，無需復雜的現場標定。
(4) 儀器內置自動溫度修正、自動固定距離標定等多種校準功能，使測量結果更加準確、可靠。
(5) 儀器功能齊全，具有RS-485接口、4-20mA接口。
三. 外測式液位計主要性能參數
量程：3m 5m 10m 20m 30m
測量誤差：1‰(罐壁過厚、壓力溫度不穩可能影響精度)
顯示分辨率：1mm
遷移量：±10 m
電流輸出：4～20mA，最大負載750Ω
通信：RS-485
電源：DC 24V±15%，10W
濕度：15%RH～100%RH
外殼防護：IP65
防爆標志：ExdIICT6
材質：鑄鋁
顯示：寬溫LCD顯示 6位數碼顯示
超聲波探頭使用環境溫度：-50～+220℃

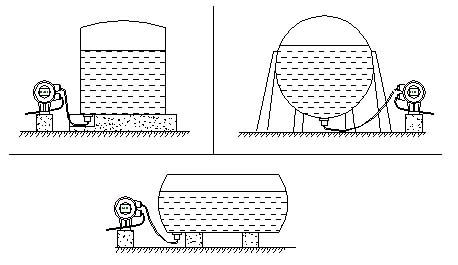

四. 外測式液位計安裝圖
五.外測式液位計部分被測液體
|
液化氣 |
氯仿 |
四氯乙烯 |
水 |
硫、酸 |
|
丙稀 |
酚水 |
全氟丙烯 |
甲基叔丁基醚 |
偏二甲肼 |
|
氮甲基苯氨 |
丁二烯 |
氯乙烯 |
輕烴 |
嗅素 |
|
無水氟化氫 |
甲苯 |
硫化氫 |
汽油 |
C3 |
|
四氟乙烷 |
二甲苯 |
四氟乙烯 |
環氧乙烷 |
丙酮 |
|
三氟乙烯 |
乙醇 |
氟立昂 |
乙、MI |
柴油 |
|
乙烯 |
牛奶 |
液氨 |
煤油 |
硝、酸 |
|
甲醇 |
鹽酸 |
甲氨 |
鹽水 |
液氯 |
