1>系統要求：
倉庫升降梯為一般工廠內部物流常用的設備，主要是用來傳遞上下層之間的貨物,所以要求上下層人員均能對貨梯進行操作. 由于控制比較簡單，我們選用兩臺意大利技術ASK人機界面型號為ASK-037GMS 作為上下層控制單元.其中一樓操作站為主站,COM1 與PLC 進行連接通訊,COM2 通過485 的方式連接到從站(即二樓操作站).這里我們將主要說明多多屏一機的設置方法.
2>系統構架：
請參考右圖:
3>軟件設置：

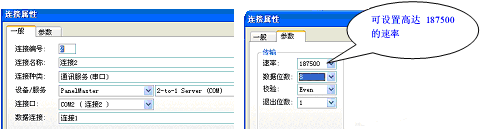

首先在一個工程中新建兩個觸控屏（注意：多屏一機的程序必須在同一個工程中開發,這樣可以共享很多相同的資源，節省程序編寫時間），分別命名為 觸控屏_主和觸控屏_從。為主屏添加兩個連接，其中連接 1 設置為當前的控制器，雙擊連接 2 進入連接屬性設置。如下圖：

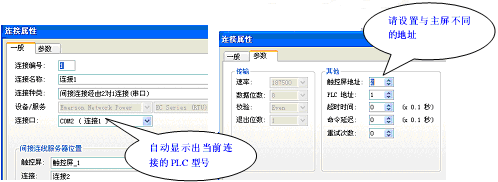

再為觸控屏_從添加一個連接,并雙擊進入連接屬性設置,如下圖:
設置完成后,通過485方式將兩個人機的 COM2 連接起來,即完成多屏一機的設置過程.
|
