（一）隔離配電器概述
隔離配電器，又名配電隔離器，是自動化系統中連接PLC和工業現場二線制變送器的電子設備，它向二線制變送器配電的同時，將二線制變送器輸出的信號隔離轉換為標準信號或用戶指定的特殊信號輸出至PLC。那么無源隔離配電器是什么意思呢？它有哪些優越性呢？
（二）無源隔離配電器的定義
外需外接外部電源，實現對二線制變送器配電的同時，將二線制變送器輸出的標準信號進行隔離并輸出的電子設備，其輸出一般為標準4-20mA二線制接口輸出，通常用于連接工業現場的二線制儀表和控制室的PLC，起到隔斷自控系統地環路、提高系統工作的可靠性和穩定性的作用�？梢�，無源隔離配電器就是不需要外接外部供電電源的配電隔離器。

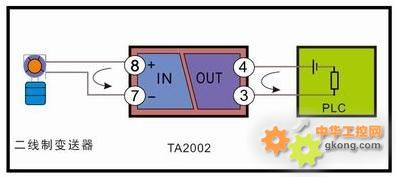

（三）無源隔離配電器的應用示意圖
（四）無源隔離配電器的優越性
結合愛樂普公司TA2002的應用，我們認為無源配電隔離器至少有如下三個方面的顯著優勢：
(1)不需要外部電源供電，節省了二根電源線(更加經濟)，同時減小布線工作量，系統安裝和系統維護更方便。
(2)功耗通常只有有源隔離配電器的十分之一，發熱量小，可靠性更高。
(3)因為無源系列發熱量小，所以可以做的更薄更小巧，有利于密集安裝和節省空間。
（五）總結
綜上，由于無源隔離配電器有著“使用方便”和“高可靠”的顯著優勢性，目前它已經越來越受到自控系統工程師的重視，相信其自控系統中必將獲得更加廣泛的應用。
|
