RS485中繼器的最新進展
武漢波仕電子有限公司-- 代永鋒
在工業現場應用中，RS485總線需要隔離和延長，這就要用到RS-485光隔中繼器。一般的采用“流控技術”的RS485中繼器以一數據幀時間寬度為單元控制RS-485收發器收發狀態。甚至不同的波特率，控制RS485收發器收發狀態的時間寬度也不同，所以RS485總線的通信速度不同，需設置控制RS-485收發器收發狀態的時間寬度，以適應所應用RS-485總線的通信速度。即便是所謂波特率自適應RS-485中繼器的設計思路也是以一數據位時間寬度為單元控制RS-485收發器收發狀態，只不過控制RS-485收發器收發狀態時間寬度適應任意波特率的一數據位時間寬度，這樣RS-485中繼器適應任意RS-485總線的通信速度。這些采用“流控技術”的中繼器都存在通信開始丟失一個數據位的問題。
波仕RS-485零延時自動切換技術比所謂的“流控”強多了。 所謂“流控”就是用通信數據流來啟動收發切換，由于必須用數據流來啟動切換，所以通信的第一個字節就作為流控開關信號浪費了，因此“流控”是有延時的，延時為1個字節，與速率成反比。傳統的“流控RS-485中繼器由于存在延時，因此不僅不能增加RS-485的通信距離，相反由于延時的加入使得RS-485通信距離減少一個等效延時的導線長度，該距離的減少在高速通信時尤為明顯。傳統的有延時的RS-485中繼器不能夠級聯，因為這樣會累積延時導致無法正常通信。

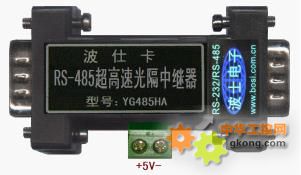

波仕電子新推出的YG485HA型RS-485隔離中繼器能夠?qū)崿F(xiàn)RS-485的三向隔離：1、電源與上位機RS-485口隔離；2、電源與下位機RS- 485口隔離；3、上位機RS-485口與下位機RS-485口之間隔離，而且速率高達500Kbps。YG485HA使用了多層電路板，采用了難以想象 的高密度電子裝配工藝。新款產品比傳統產品改進了：1、最高速率增加到500Kbps；2、增加了上位機——外接電源——下位機三向隔離；3、減小了體積 到DB-9/DB-9轉接盒大��；4、兩邊的串口都有對外驅動能力，可以作為RS-485中繼器以及profibus中繼器；5、工作溫度范圍可達到— 40℃到+80℃。
YG485HA 特有波仕零延時智能收發轉換技術，所以可以用簡單方法直接進行檢測：首先在中間加電源，然后在其中一端的+A與—B之間加一節電池（0.6 到5V均可），當+A接電池正極、—B接電池負極時則YG485HA的另外一端的+A與—B之間為正電壓，反之，當+A接電池負極、—B接電池正極時則 YG485HA的另外一端的+A與—B之間為負電壓。RS-485零延時智能收發轉換技術是波仕獨有的技術，其他一些所謂“流控”的RS- 485中繼器并不能通過上面簡單的檢測方法。
RS485總線由于采用平衡發送和差分接收，因此具有抑制共模干擾的能力，加上接收器具有高的靈敏度，能檢測低達200mV的電壓，故傳輸信號能在1200米以外（9600bps時）得到恢復。使用RS485總線，一對雙絞線就能實現多站聯網，構成分布式系統。它的設備簡單、價格低廉、能進行長距離通信，故在工程項目中得到了廣泛應用。在RS-485通信系統距離超過1200米時，RS485中繼器被廣泛使用。
RS485光電隔離中繼器用于實現相互通信的兩個RS485口之間的光電隔離延長傳輸距離。為了保證的傳輸順暢穩定，建議用戶在選擇中繼器時選用有源供電隔離。有源的RS485中繼器性能穩定，需要外接5V電源。
YG485HA隔離中繼器是一款專業為高要求場所而定制開發的一款產品。產品兼容RS485行業標準。用于對RS485差分通信信號的通信距離延長與通信隔離，可以使RS485信號延伸1200米或再增加128個節點。同時雙重DC-DC電源隔離、雙重通信信號隔離為RS485通信提供了有效的保護。
RS485中繼器使用簡單，只需將中繼器接入通信網絡中，使用中不需要額外的控制數據流向，轉換器自動控制數據的發送接收流向。整個通信傳輸過程是完全透明的。中繼器按照工業控制標準的理念進行設計，RS485信號—電源—RS485信號三向隔離！具有抗干擾能力強、傳輸距離遠、速率高、工作穩定等特點。
將外接電源與兩端RS-485信號的三向隔離顯著提高了RS-485隔離器的性能。 波士RS-485中繼器廣泛用于各種工業過程控制、分布數據采集等場合、特別適合電力系統自動化、交通控制等部門。
|
