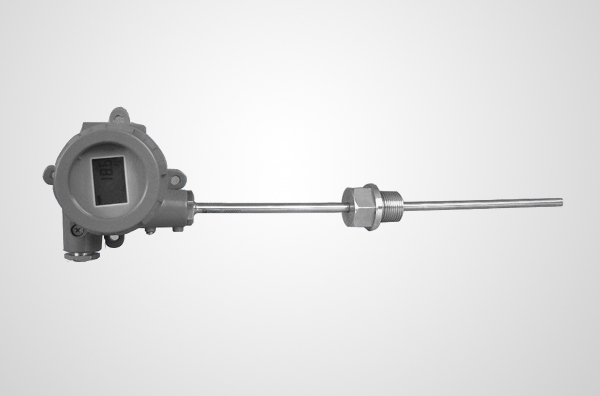

一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘栟D(zhuǎn)換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量各種生產過程中的-200℃~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
特點：
二線制輸出4~20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
測量范圍大；
冷端溫度自動補償，非線性校正電路。
FG800兩線制智能溫度變送器是多功能，高精度通用智能溫度變送器，它適用于各種熱電偶，熱電阻，mv及歐姆信號輸入，輸入信號被轉換成與溫度相對應的4-20mA模擬信號輸出。可廣泛應用于石油，化工，冶金，電力，機械，輕工等領域。
北京菲格瑞思儀表有限公司生產的產品具有精度高、耐高溫、耐高壓、適應性廣、安全穩定等優良性能，同時公司還代理經銷國內外各種品牌的自動化儀器儀表。如有需要或?qū)ο嚓P(guān)產品感興趣，可隨時訪問www.fege.cn進行具體了解。
|
