【關鍵詞】系統干擾 信號隔離器
1、系統中的干擾
（1）、地環流干擾
由于儀表和設備之間的參考點之間存在電勢差，而大多數儀表和設備都需要接地，這樣電勢就順著接地環路形成“地環流”，造成地環流干擾。
�。�2）、自然干擾
雷電干擾的時域波形是疊加在一竄隨機脈沖背景上的一個大尖峰脈沖。宇宙噪聲是電離輻射產生的，在一天中不斷變化。太陽噪聲則隨著太陽活動情況劇烈變化。
�。�3）、電磁干擾
無線通信、雷達、電子設備，還有工廠企業大型的機電設備（電機、變頻器等）頻繁開關，它們也會造成一些容性、感性的干擾，也將影響儀器儀表正常顯示或采集，隨著電子技術的廣泛應用，電磁污染情況會越來越嚴重。
2、解決干擾的方法

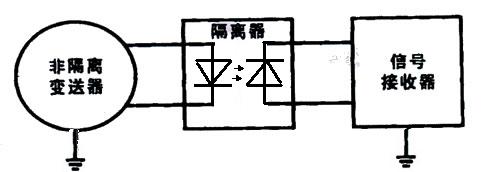

干擾的三要素是干擾源、敏感源和耦合路徑，因此解決各種干擾要從這三要素入手。找出最方便的解決辦法，一般干擾源和敏感源是沒辦法解決的，通常是從耦合路徑想辦法，如加屏蔽、加濾波等手段。最有效的方法是使用信號隔離器(SC-VA)，使輸入/輸出在電氣上完全隔離，輸入/輸出之間沒有共同“地”，斷開過程環路，同時輸入/輸出又通過光電耦合正常傳輸，從而解決干擾的問題（如圖所示）：
3、采用信號隔離器的優越性
有的DCS、PLC的卡件也有隔離功能，但比較起來，使用信號隔離器有以下優點：
·絕大部分情況，采用信號隔離器+非隔離卡件比采用隔離卡件便宜
·信號隔離器比隔離卡件在隔離能力、抗電磁干擾等方面性能更加優越
·信號隔離器應用靈活，而且它還有信號轉換和信號分配及接口轉換等功能，使用起來更加方便
·信號隔離器通常有單通道、雙通道、通道間相互完全獨立，構成系統的配置、日常維護更加方便
|
