適應于任何支持OPC接口的組態軟件（如WINCC、INTOUCH、組態王、力控、易控和MCGS等）通過GPRS與西門子S7-200、三菱、歐姆龍、ABB、臺達等等PLC建立遠程無線通訊
一、概述
通過GPRS實現遠程監控，傳統采用透傳模式，但該模式存在以下缺點：
1、用戶需搭建中心服務器。有些用戶使用花生殼申請一個動態域名，但反映不穩定。高端用戶甚至需要掌握復雜的編程知識才能搭建一個穩定中心服務器和客戶端。
2、響應慢。由于絕大多數PLC協議不支持一幀讀不同類型寄存器，比如需要讀三菱FX3U的X0、Y0、M0和D0四個寄存器值，需要四次才能讀完。如果GPRS網絡延遲是3秒，則至少需要12秒才能讀取所有寄存器值。
3、擴展性差。如果用戶需要在網絡中新增一個其他協議的PLC，用戶需要重新編程。
下面介紹一種非透傳模式的GPRS遠程監控的方案，該方案消除了透傳模式的各種缺點。用戶無需掌握編程知識，無需搭建中心服務器，只需簡單配置即可實現GPRS遠程監控。

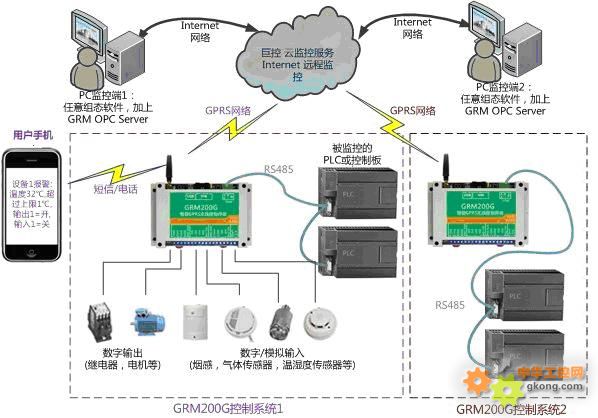

設備端需安裝GRM200G，GRM200G支持西門子PPI、三菱、歐姆龍、ABB和MODUBUS等多種協議。GRM200G通過RS485接口與多臺PLC相連，周期性采集PLC寄存器值并緩存。
客戶端（監控端）安裝GRM OPC Server，任何支持OPC接口的組態軟件（如WINCC、INTOUCH、組態王、力控、易控和MCGS等）輕松通過GRM OPC Server與GRM200G建立通訊連接，讀寫PLC寄存器。
下面以組態王與S7-200為例說明如何使用GRM200G,S7-200的寄存器VW16表示溫度值，組態王每隔1分鐘讀1次該寄存器值，并以數值和曲線圖形式顯示溫度值。
二、配置GRM200G

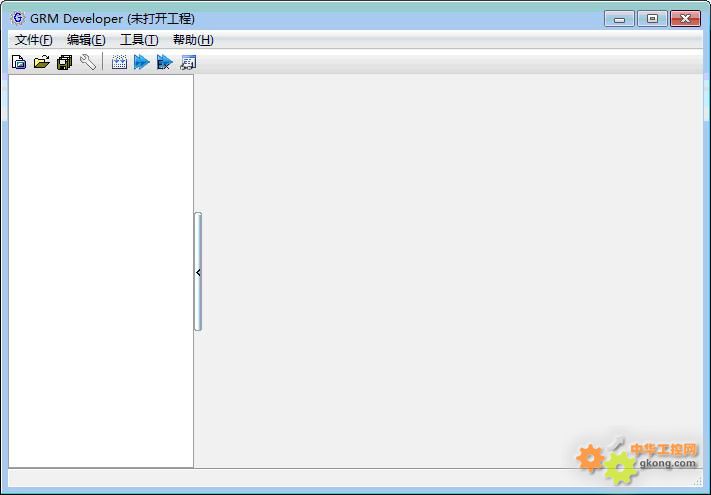

Ø 運行GRM200開發系統GRM Developer，如下圖所示。

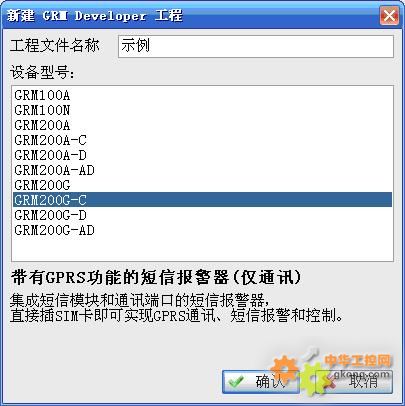

Ø 新建工程，如下圖所示。

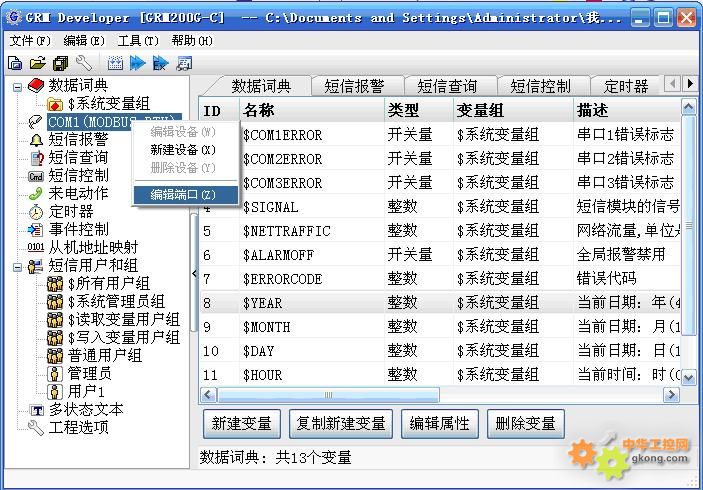

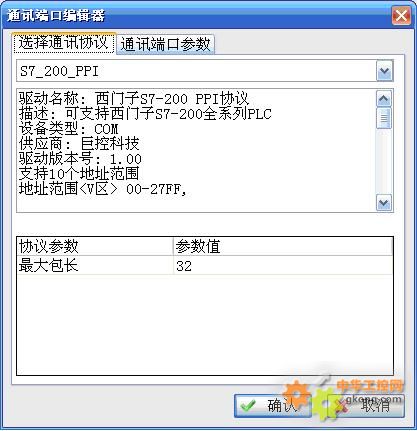

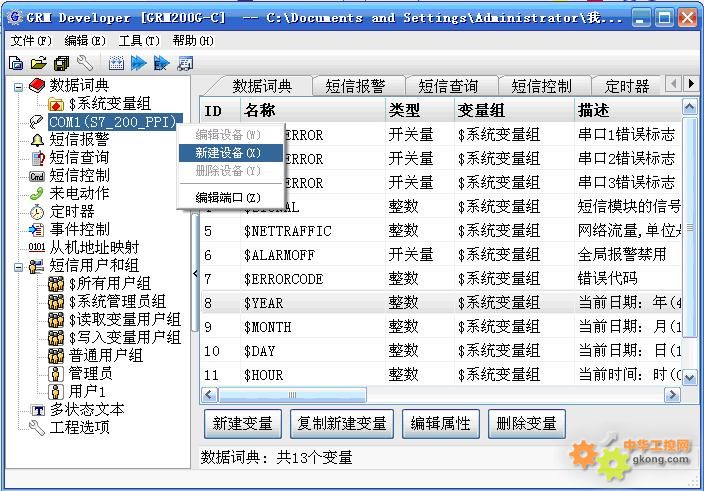

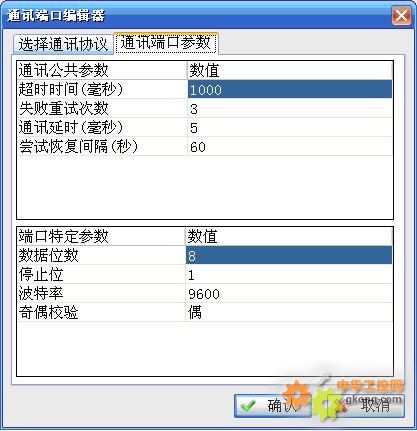

Ø 點擊“編輯端口”，選擇相應的PLC協議。本例使用西門子S7-200 PPI協議，如下圖所示。

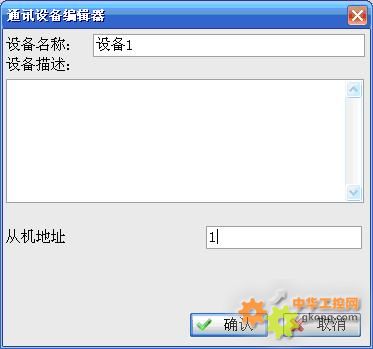

Ø 新建設備，從機地址與PLC配置保持一致，如下圖所示。

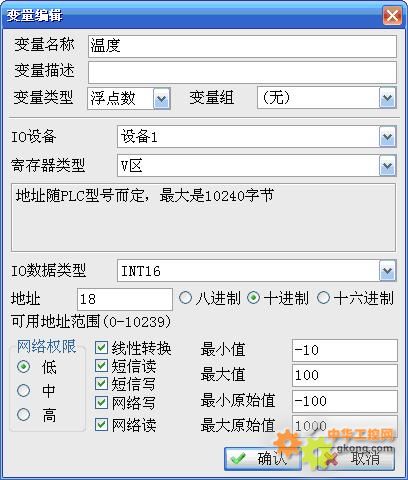

Ø 新建PLC寄存器變量，如下圖所示。

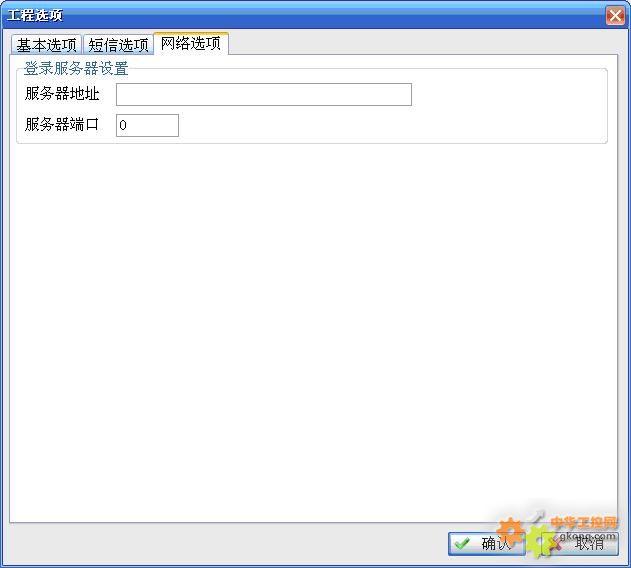

Ø 配置網絡，如下圖所示。
服務器地址不需填寫。
Ø 下載工程，啟動GRM200G。
三、配置GRM OPC Server

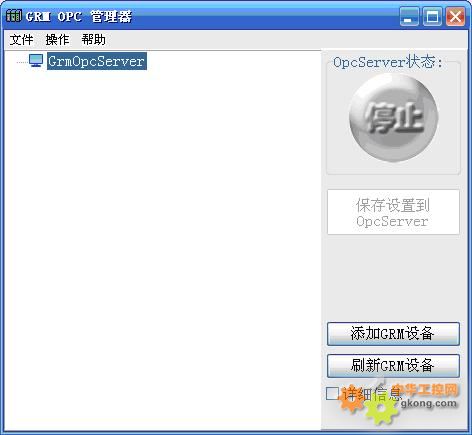

Ø 運行GrmOpcMgr.exe，看到下圖所示GRM OPC管理器。
Ø 添加GRM設備

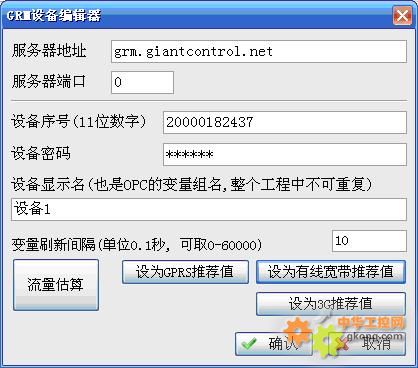

點擊“添加GRM設備”按鍵，彈出下圖所示對話框。
設備序號：每個GRM200G出廠時都有唯一序號，產品面板有標示，用戶可使用實時查看器查詢。
密碼：GRM設備訪問密碼。
變量刷新間隔：兩次讀變量間隔，請根據自己的網速和實際需求設置。
Ø 刷新GRM設備。

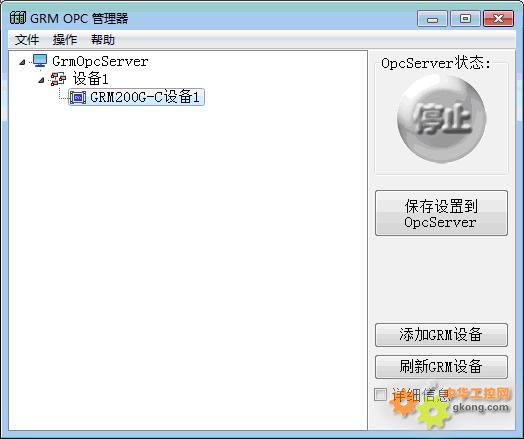

添加、刪除或修改GRM設備配置參數后，點擊“刷新GRM設備”按鍵驗證配置是否正確。下圖所示表示GRM OPC Server能與名為設備1的GRM設備建立連接。
Ø 保存設置到OpcServer。
刷新GRM設備未出現錯誤提示后，點擊“保存設置到OPCServer”。至此已完成GRM OPC Server配置，下一步可以使用支持OPC協議的組態軟件開發遠程監控系統了。
四、開發組態監控工程

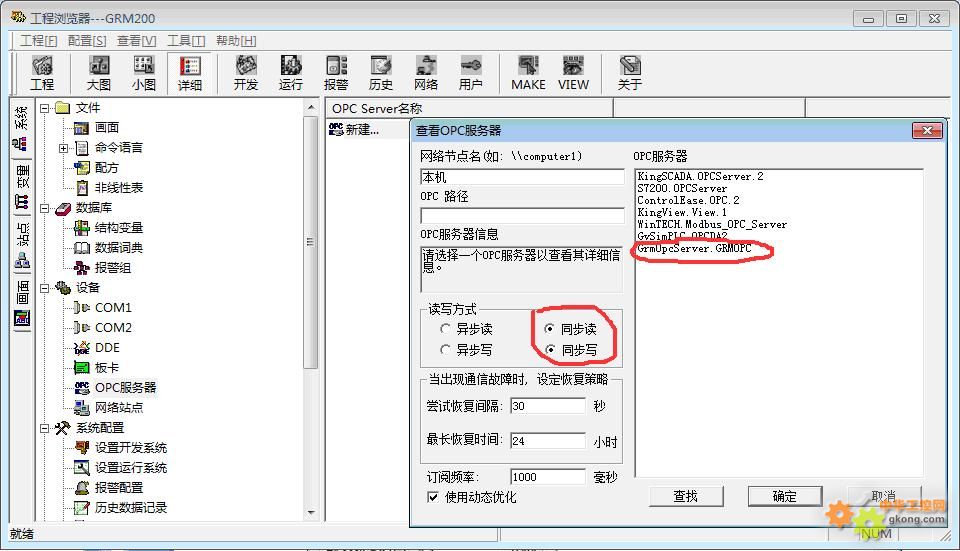

Ø 新建組態工程。然后新建OPC Server，OPC服務器選擇“GrmOpcServer.GRMOPC”，讀寫方式選擇“同步讀”和“同步寫”。如下圖所示。

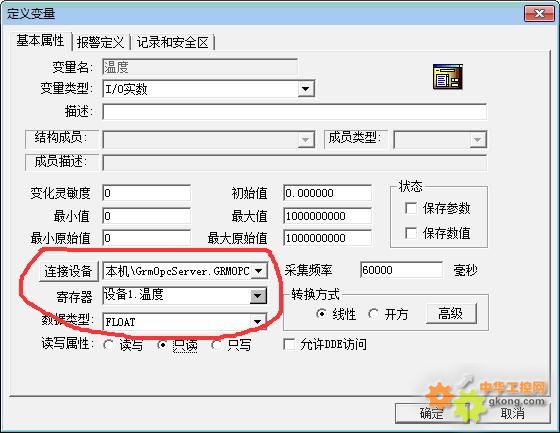

Ø 新建IO變量，如下圖所示。
連接設備選擇“本機\GrmOpcServer.GRMOPC”。

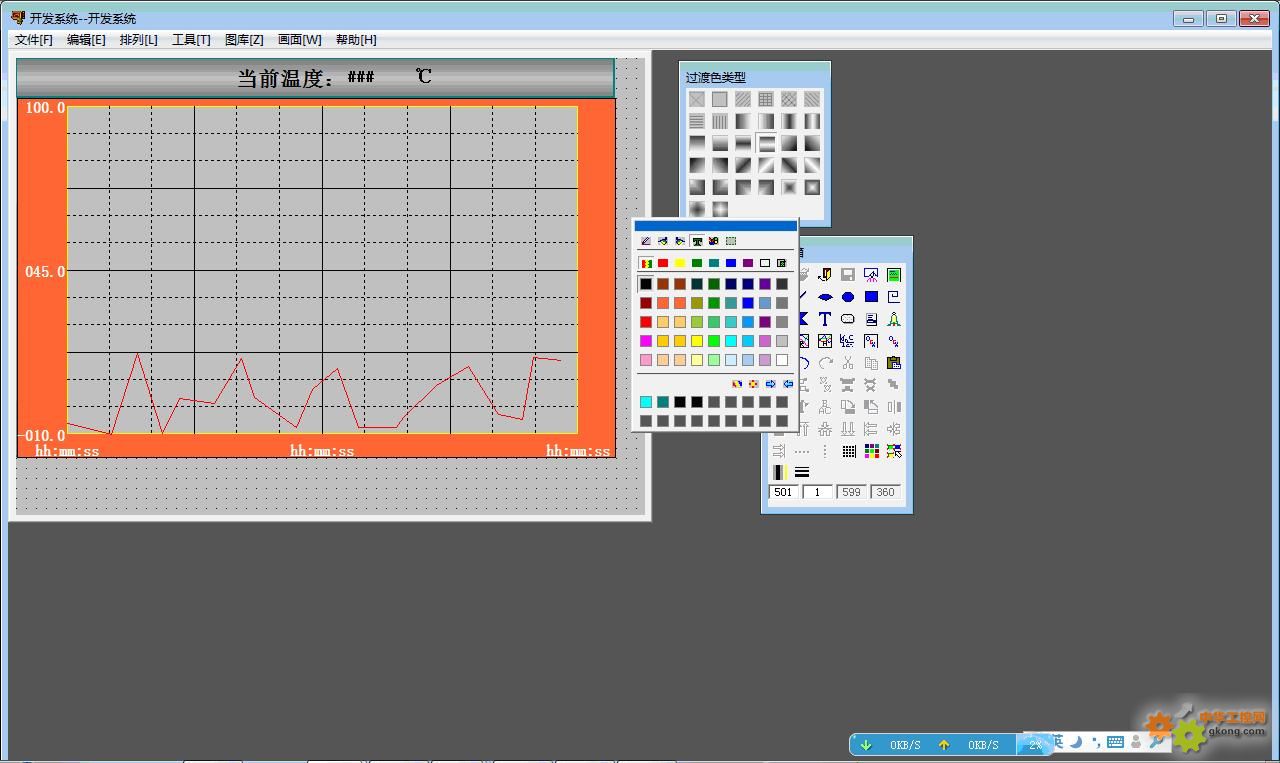

Ø 新建畫面，如下圖所示。該畫面包含2個動態元件，1個溫度值顯示和1個溫度曲線圖。

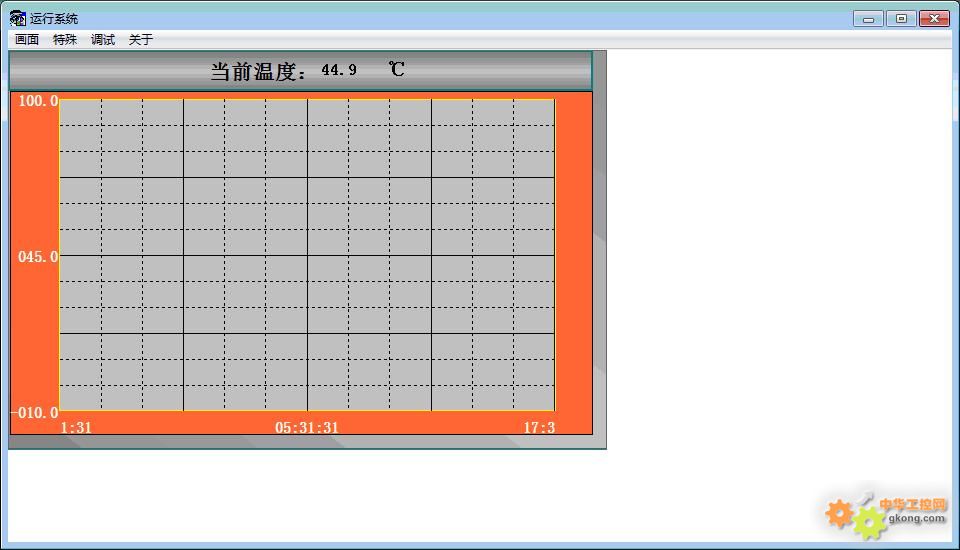

Ø 啟動運行系統，如下圖所示。
|
