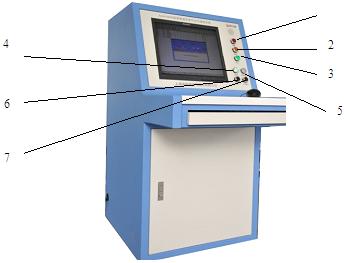

1：報警指示燈（紅色），系統接收到監控報警信號時指示燈點亮。
2：故障指示燈（黃色），系統接收到故障報警信號時指示燈點亮。
3：運行指示燈（綠色），系統正常運行時指示燈點亮。
4：主電源指示燈（白色），使用主電源供電時指示燈點亮。
5：備用電源指示燈（白色），使用備用電源供電時指示燈點亮。
6：消聲按鈕（黑色），消除及恢復報警聲。
7：手動輸出按鈕（黑色），手動直接啟動報警狀態下控制被保護線路的控制輸出。
本系統分布主要采用計算機分布網路結構。
1）站控管理層
站控管理層針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如監控主機、顯示器、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況。
監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。
2）網絡通訊層
通訊介質：系統主要采用屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
3）現場設備層
現場設備層是數據采集終端，主要為ARCM300-JI剩余式電氣火災監控探測器。可監測單路漏電流，各相電纜溫度信號，每路通道具有斷線、短路檢測功能；標準35mm導軌式安裝， LCD顯示；畫面暫留功能，漏電故障發生時，該通道顯示畫面暫留，表示該通道漏電或超溫時的值，方便上位機的故障記錄；具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以；分析現場的用電情況，為消除故障提供依據；采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。標準MODBUS協議可以與各種標準系統相連；集成度高，網絡化，智能化程度高，動作特性合理。
現場總線連接的分布式I/O控制器構成數據采集終端，向數據中心上傳采集的數據。測量儀表擔負著最基層的數據采集任務，其監測的數據必須完整、準確并實時傳送至監控主機。便于運行人員監控現場設備運行狀態，故障報警等情況，有效預防火災事故發生。
4 系統功能
本套上位機軟件Acrel-6000電氣火災系統。主要有以下功能特點：友好的人機界面，可實時和定時采集現場設備的剩余電流數據和溫度、并有報警提示聲光報警等功能�？蛻艨筛鶕�(jù)實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表，可對報警事件記錄進行打印。
1）故障信息提示

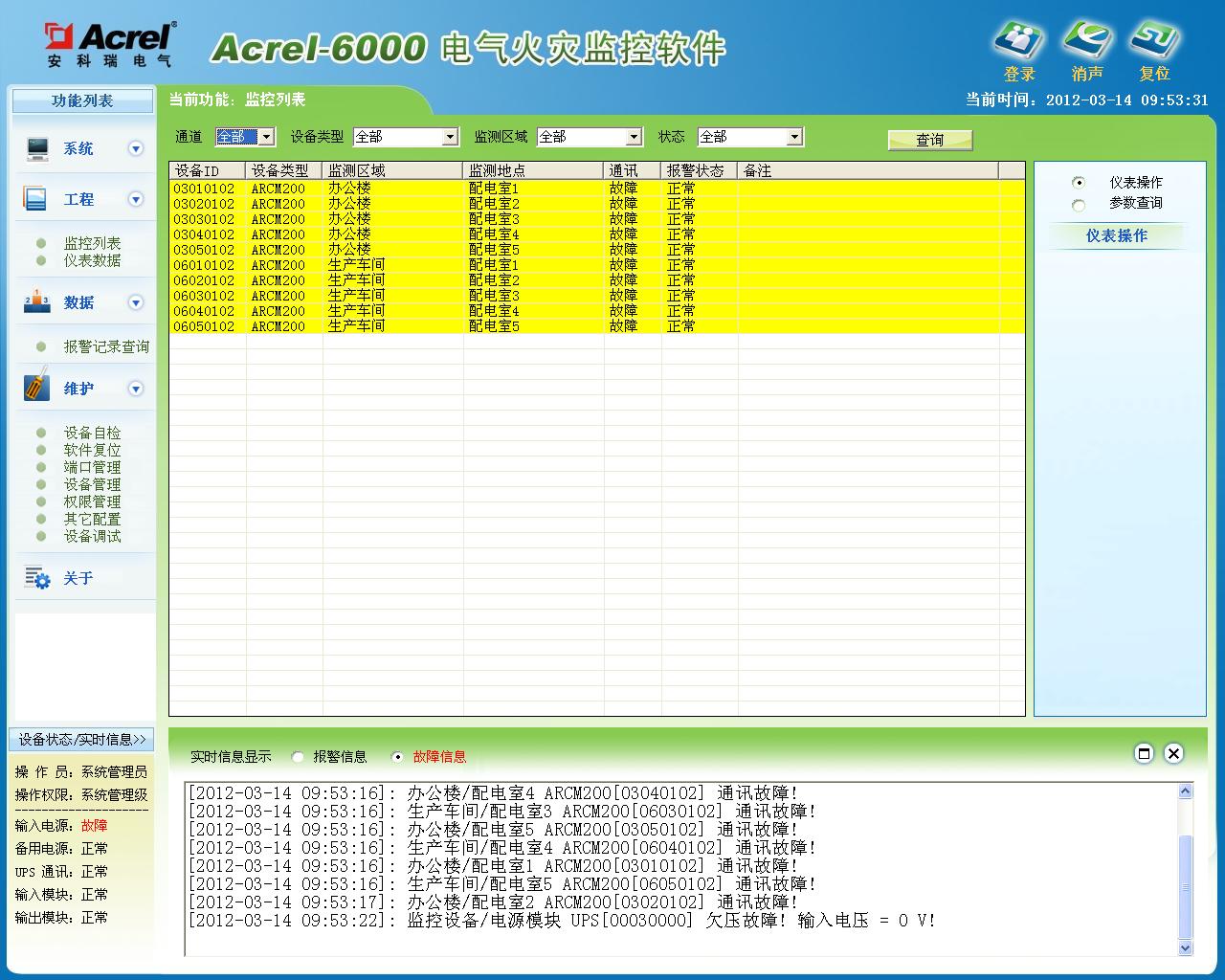

圖2
當監控設備檢測到設備故障時，監控設備將發出如下信息：
a.運行監視主界面的故障單元顯示黃色背景；
b.運行監視主界面顯示實時故障提示信息，信息內容包括：時間，設備位置，設備編號，故障信息（顯示界面如下圖所示）；
c.在“實時信息顯示區”中，“故障信息”顯示紅色。
d.監控設備黃色故障指示燈點亮、發出故障提示音。
2）報警信息提示及復位

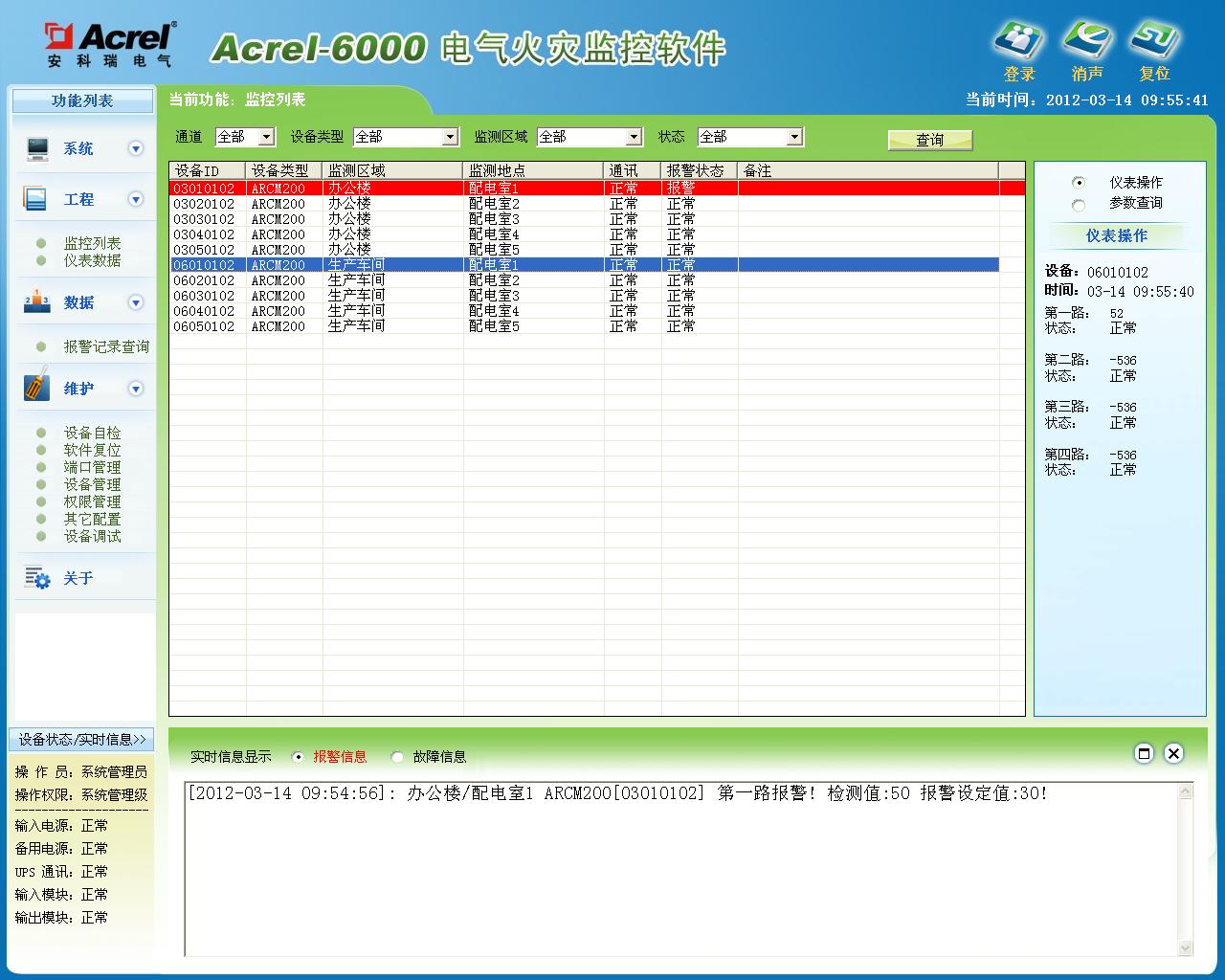

圖3
當監控設備檢測到報警時，監控設備將發出如下信息：
a.運行監視主界面的報警單元顯示紅色背景；
b.運行監視主界面顯示實時報警提示信息，信息內容包括：時間，設備位置，設備編號，報警信息；
c.在“實時信息顯示區”中，“報警信息”顯示紅色。
d.報警控制輸出端子輸出報警信號；
d.監控設備紅色報警指示燈點亮、發出報警提示音。
3）報警記錄查詢

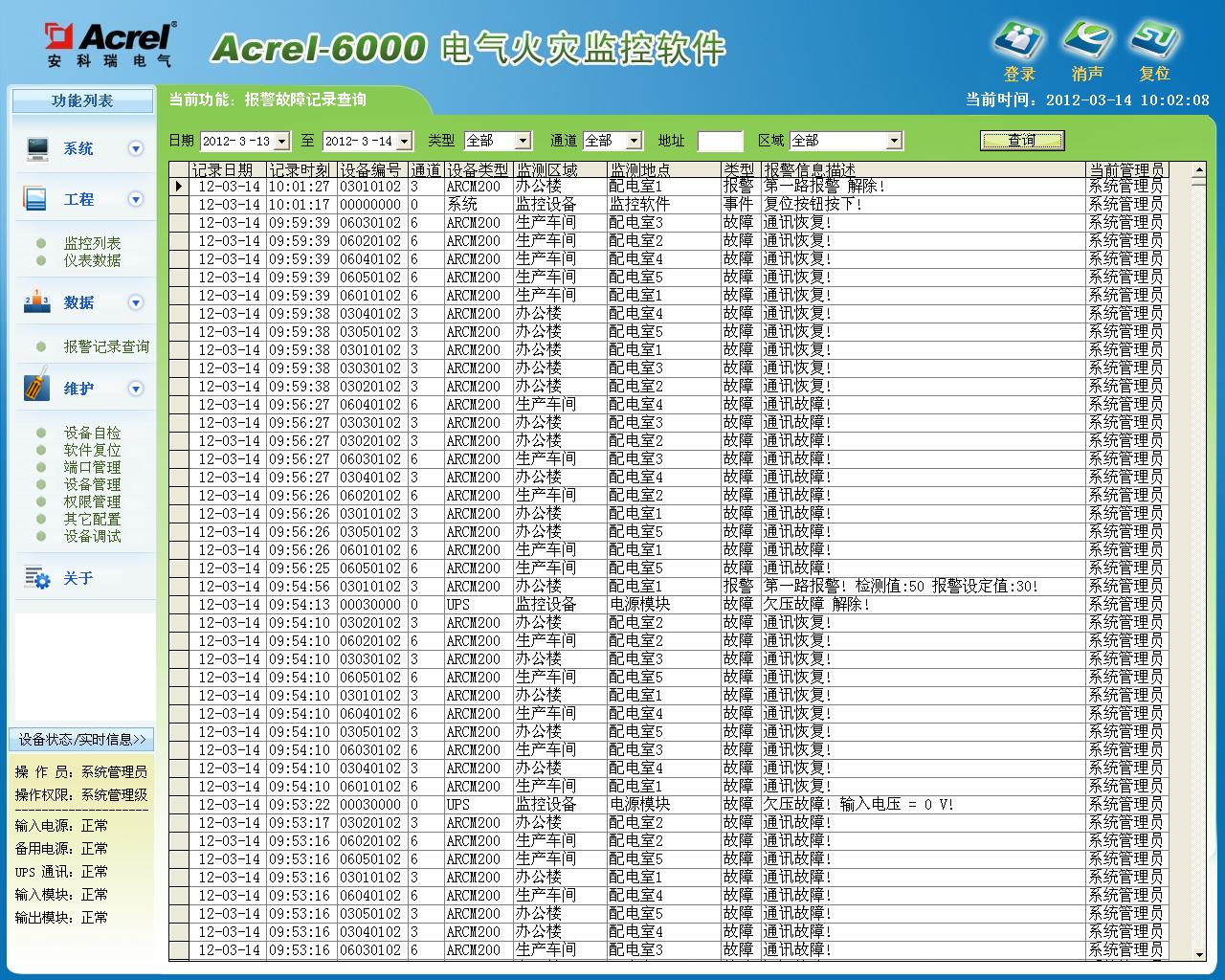

圖4
通過點擊【數據】菜單下的“報警記錄查詢”進入如下圖所示的報警記錄（動作信息查詢）界面。用戶于該界面內可查詢任意時段內相應報警或動作類型下的記錄，操作方式為選擇起始日期、結束日期、查詢類型后點擊查詢按鈕即可。
4）端口管理
圖5
該管理功能只有“系統管理級”可進行操作。
“系統管理級”權限登錄系統后，通過點擊【維護】菜單下的“端口管理”可進入如下圖所示的端口管理界面。該界面可修改各通道所對應的通訊端口、通訊速率及使用狀態。
5 結束語
隨著智能建筑的發展及電力的廣泛應用，人們對安全的意識認識越來越高。公共建筑安裝漏電火災系統是智能化建設的必然趨勢。電氣火災系統有利于發現安全隱患，及時處理安全隱患，將火災防患與未然有著重要的意義。系統投入運行以來，發現和整改了隱患100多處，為學校的消防管理提供了科學的依據，受到了客戶好評。
