摘 要：隨著電力工業的快速發展、計算機網絡技術的成熟、智能高壓綜保的應用，電力系統監控已進入智能化、網絡化、數字化的時代。本文介紹Acrel-2000電力監控軟件在高容量全密封免維護鉛酸蓄電池電力監控系統的應用。系統實現了分散式采集和集中控制管理的智能化、數字化、網絡化電力監測。
關鍵詞：工廠變配電；高壓綜保；電力監測軟件
0 引言
配電自動化，是一項集計算機技術、數據傳輸技術、控制技術、現代化設備及管理于一體的綜合信息管理系統。其目的是提高供電可靠性，改善電能質量，向用戶提供優質服務，降低運行費用，減輕運行人員的勞動強度。
隨著電力網絡的不斷發展，用電負荷的持續增長，各種新型負載不斷涌現，用戶更加關注電能質量問題，同時也對電能質量提出了更加嚴格的要求。用戶需要更加有效的電力監控管理解決方案來應對上述變化帶來的挑戰，以實現配電系統持續可靠、高效低耗的運行。
本文以高容量全密封免維護鉛酸蓄電池廠電力監控系統為例，簡單介紹變電站的配電自動化監測系統。
配電自動化，是一項集計算機技術、數據傳輸技術、控制技術、現代化設備及管理于一體的綜合信息管理系統。其目的是提高供電可靠性，改善電能質量，向用戶提供優質服務，降低運行費用，減輕運行人員的勞動強度。
隨著電力網絡的不斷發展，用電負荷的持續增長，各種新型負載不斷涌現，用戶更加關注電能質量問題，同時也對電能質量提出了更加嚴格的要求。用戶需要更加有效的電力監控管理解決方案來應對上述變化帶來的挑戰，以實現配電系統持續可靠、高效低耗的運行。
本文以高容量全密封免維護鉛酸蓄電池廠電力監控系統為例，簡單介紹變電站的配電自動化監測系統。
1 項目簡介
高容量全密封免維護鉛酸蓄電池廠是江森集團投資新建的，該廠坐落在江西安吉和平鎮306國道傍，整個廠用電高壓部分分為20kV和10kV。20kV高壓線路分兩路送至電廠，分別為和江甲線和和森乙線。整個高壓變配電系統中用的是2臺美國SEL（20kV）和39臺美國GE(10kV) 的智能綜合保護，綜合保護帶有RS485通訊端口,可供上位計算機通訊來實現實時監測和智能管理。為了滿足工廠智能化變配電監測的要求，浙江江森采用了上海安科瑞的電力監控軟件Acrel-2000，該軟件用來實現對電池廠智能用電設備的自動采集、遠傳和存儲、預處理及分析的電力監測平臺。
2 系統結構
Acrel-2000電力監控軟件是對現場智能綜保進行電參量采集與電能數據存儲的軟件，系統為智能化網絡電力監測系統，系統綜合應用計算機網絡、通訊、數據庫、數值處理等多種現代信息技術，是電力系統的基礎和重要組成部分。軟件組態靈活、實用性強、操作簡單、易于維護和擴展性強。它提供了良好的用戶開發界面和簡捷的工程實現方法，能夠滿足企業智能化供配電的要求，而且可利用網絡通訊和IT信息處理技術，有效的加強企業的內部管理，提升企業的科學管理決策速度和準確度。
系統采用分布式結構，數據處理以數據庫為中心，分采集、顯示、算法等模塊，各主要結構關系如圖1所示：
Acrel-2000電力監控軟件是對現場智能綜保進行電參量采集與電能數據存儲的軟件，系統為智能化網絡電力監測系統，系統綜合應用計算機網絡、通訊、數據庫、數值處理等多種現代信息技術，是電力系統的基礎和重要組成部分。軟件組態靈活、實用性強、操作簡單、易于維護和擴展性強。它提供了良好的用戶開發界面和簡捷的工程實現方法，能夠滿足企業智能化供配電的要求，而且可利用網絡通訊和IT信息處理技術，有效的加強企業的內部管理，提升企業的科學管理決策速度和準確度。
系統采用分布式結構，數據處理以數據庫為中心，分采集、顯示、算法等模塊，各主要結構關系如圖1所示：

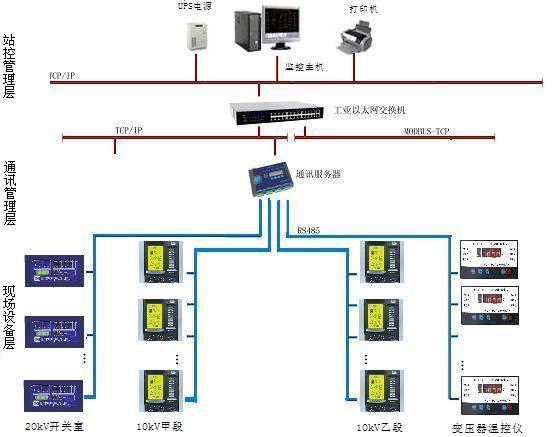

圖1 系統總體拓撲圖
整套電力監控系統監控管理部分包括監控管理主機、打印機、UPS電源等；該配電系統分成兩個部分：20kV高壓配電系統以及10kV低壓配電系統，相應的一次設備安裝在高壓電氣柜、溫控箱內。其中20kV開關柜內安裝的2臺微機保護通過一條485總線接入智能通訊管理機；10kV開關柜內39臺微機保護通過2條485總線接入智能通訊管理機，另外變壓器溫控儀經過一條485總線接入智能通訊管理機。智能通訊管理機將現場所有設備信號經以太網接入監控主機。
2.1 主要設計參考依據
l IEC870-1 《遠動設備及系統總則一般原理和指導性規范》
l IEC870-4 《遠動設備及系統性能要求》
l IEC870-5 《遠動設備及系統傳輸規約》
l DL 448-91 《電能計量裝置管理規程》
l ISO/IEC11801 《國際綜合布線標準》
l GB/50198-94 《監控系統工程技術規范》
l DL 448-91 《電能計量裝置管理規程》
l ISO/IEC11801 《國際綜合布線標準》
l GB/50198-94 《監控系統工程技術規范》
2.2 軟件功能
系統依據客戶實際需求及相關標準進行設計，并實現了配電監測、遠程抄表、電能報表、趨勢曲線、事件及報警等功能。
人機交互

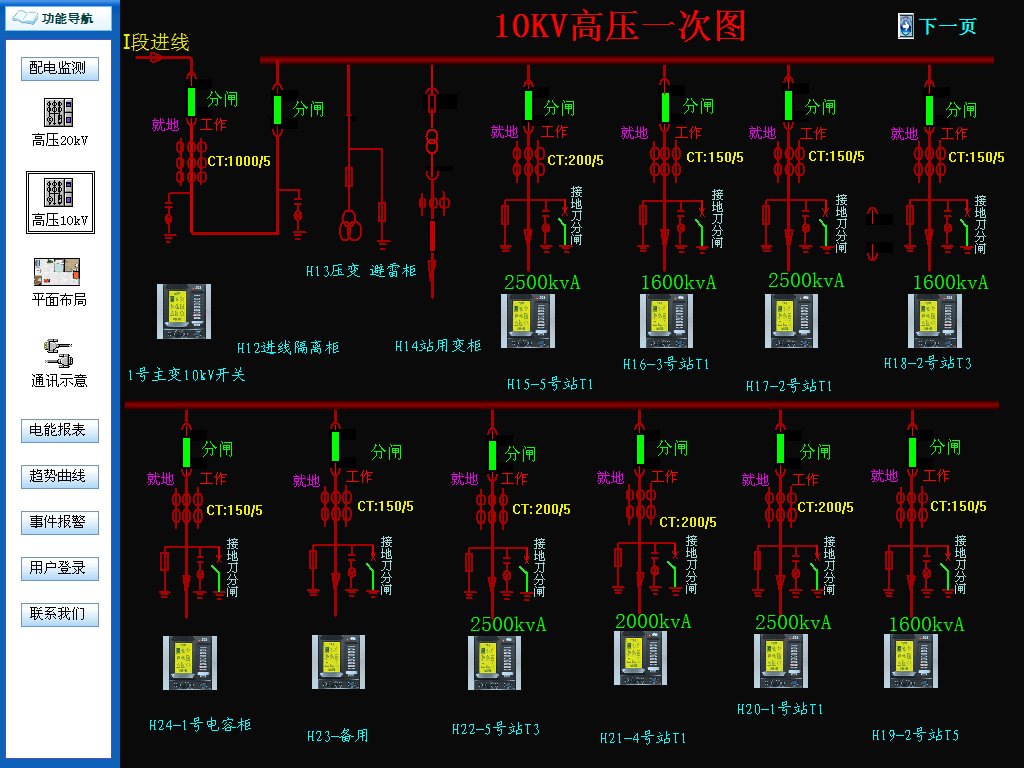

圖2所示為本系統配電監測界面，顯示了當前各回路設備運行狀態及電力參數的實時顯示。實時顯示網球中心10KV各回路三相電壓、電流；并顯示當前回路斷路器分合閘狀態，另外對于設備通訊故障以及負荷越限等非常規狀態進行聲光報警，提醒工作人員及時發現并處理突發事件，消除隱患，確保所有設備在安全穩定的環境下運行，
圖2
數據采集
數據采集是配電監控的基礎，數據采集主要由底層的測控裝置采集完成，實現遠程數據的本地實時顯示。需要完成采集的信號包括：三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度Ep、遠程設備運行狀態、溫度等。
數據處理
數據處理
數據處理主要是把按要求采集到的電參量實時準確的顯示給用戶，達到配電監控的自動化化和智能化要求，同時把采集到的數據存入數據庫供用戶查詢、分析。避免了運行保障團隊直接去配電室查看配電系統運行狀態，確保在最短時間發現并排除故障。
故障報警及事故追憶查詢

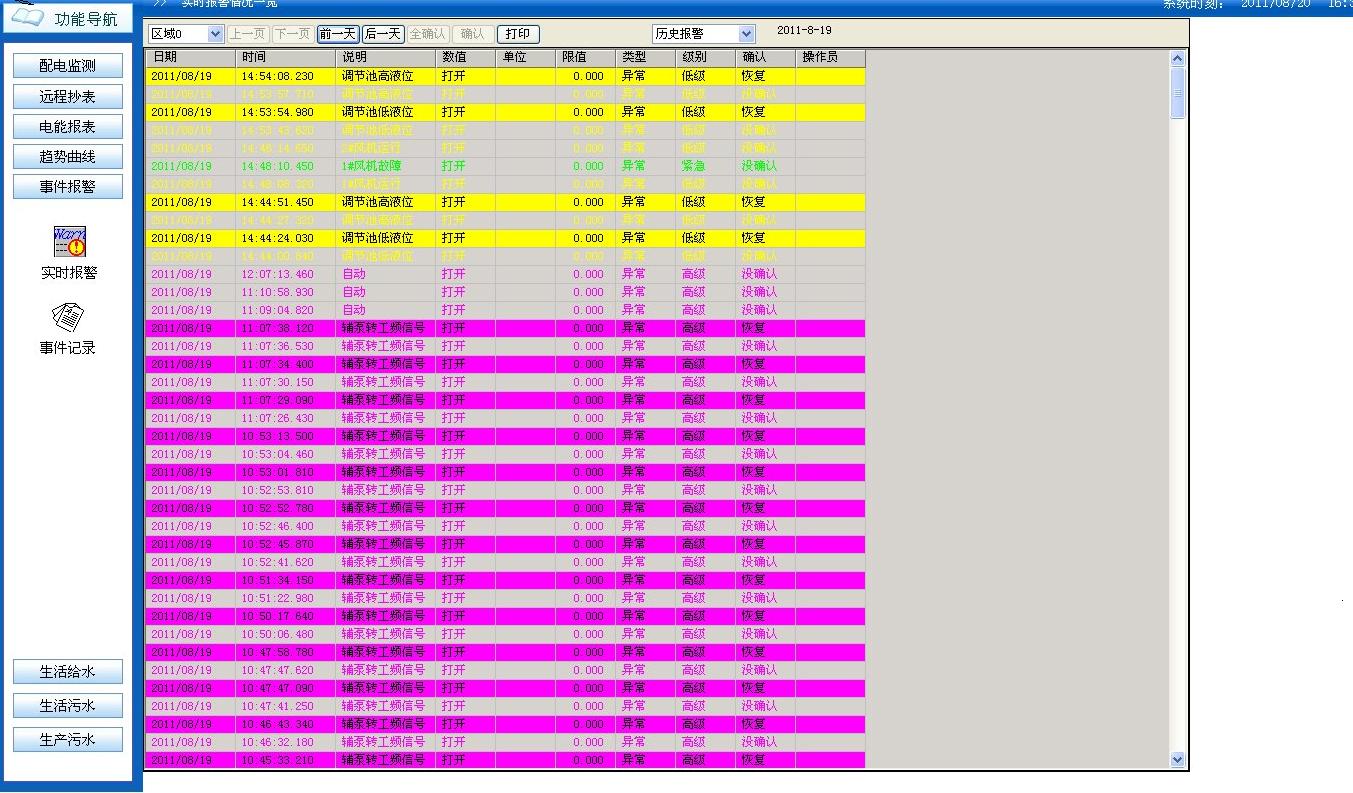

在配電系統發生運行故障時，會及時發出聲光報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間地點，以被用戶查詢，追憶故障原因，記錄如圖3所示：
故障報警及事故追憶查詢
在配電系統發生運行故障時，會及時發出聲光報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間地點，以被用戶查詢，追憶故障原因，記錄如圖3所示：
圖3
用戶權限管理
可根據用戶要求添加和刪除軟件的用戶數量和設置用戶的權限。針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。
運行負荷曲線

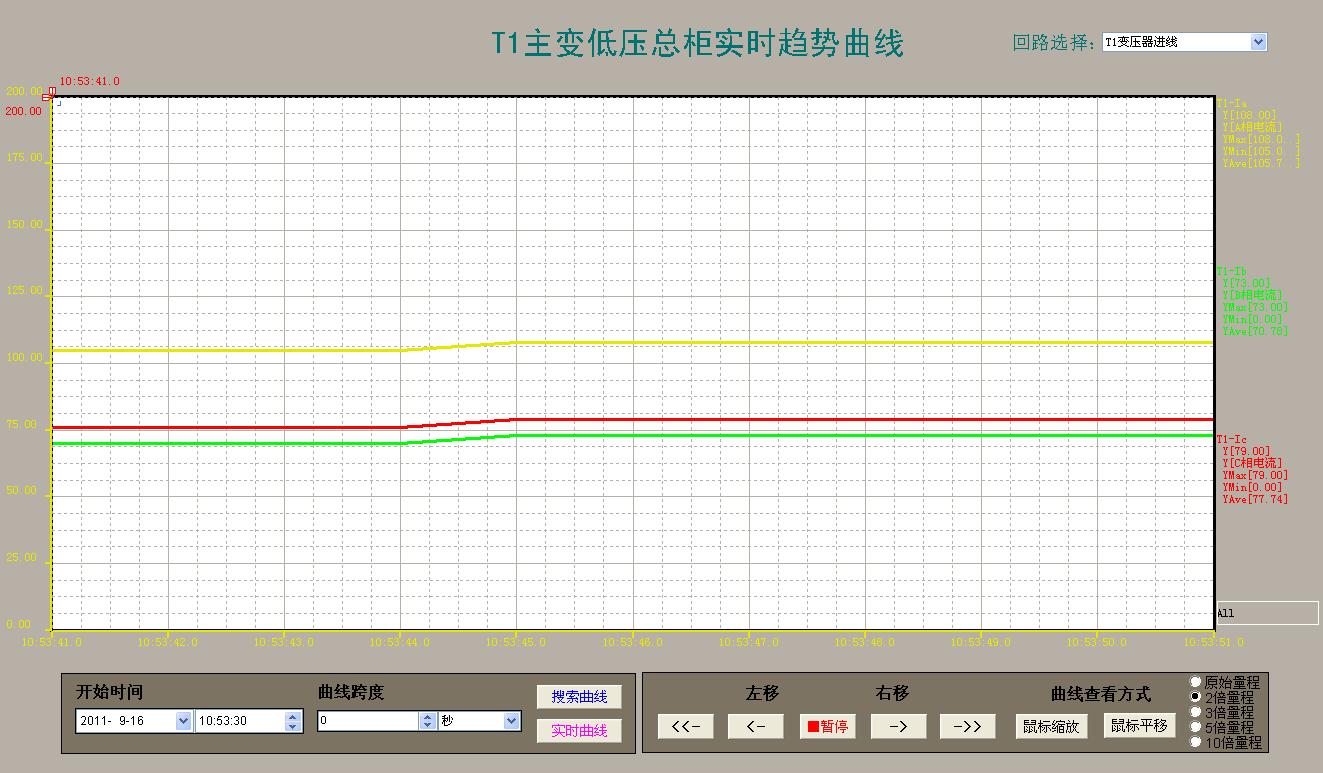

定時采集進線及重要回路電流負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況、方便管理員掌握用電設備的運行狀況，對存在故障隱患的設備及時提出整改，對不合理用電單位提出科學合理的改進，如圖4所示
可根據用戶要求添加和刪除軟件的用戶數量和設置用戶的權限。針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。
運行負荷曲線
定時采集進線及重要回路電流負荷參量，自動生成運行負荷趨勢曲線的，方便用戶及時了解設備的運行負荷狀況、方便管理員掌握用電設備的運行狀況，對存在故障隱患的設備及時提出整改，對不合理用電單位提出科學合理的改進，如圖4所示
圖4
數據報表查詢
為了更加直觀的顯示各回路運行的歷史數據，本系統開發出了報表查詢功能，可以通過時間設定窗口，查詢任意一段時間內的或者任意時間點的電度或者電流數據。為用戶提供了準確的歷史數據查詢。
為了更加直觀的顯示各回路運行的歷史數據，本系統開發出了報表查詢功能，可以通過時間設定窗口，查詢任意一段時間內的或者任意時間點的電度或者電流數據。為用戶提供了準確的歷史數據查詢。
3 系統特點
系統的軟硬件全部模塊化，硬件全部智能化。軟硬件設計選擇工業級標準，可靠性非常高；整個系統的智能控制終端，遠程智能通訊控制器全部由16位微機組成，這種集散型控制系統速度快，實時性好，通訊可靠；智能控制終端自帶CPU，采集周期短，實時性強，系統冗余度高；各個子系統都是獨立工作，互不影響；并且和子系統都實現了模塊化，進一步提高了整個系統的安全及可靠性。
4 總結
本文介紹了高容密全密封免維護鉛蓄電池電力監控系統的總體結構以及實現功能。在2011年系統投資運營以后，已經成功運行了近一年時間，為該廠電力設備運行狀況起到了良好的監督與管理作用，并將進一步為該廠設備維護提供數據依據，將各種隱患消除于萌芽之中。
本文介紹了高容密全密封免維護鉛蓄電池電力監控系統的總體結構以及實現功能。在2011年系統投資運營以后，已經成功運行了近一年時間，為該廠電力設備運行狀況起到了良好的監督與管理作用，并將進一步為該廠設備維護提供數據依據，將各種隱患消除于萌芽之中。
參考文獻：
1《電力電測數字儀表原理與應用指南》 任致程，周中，中國電力出版社
作者簡介：
韓來發 (1985-)，男，畢業于南京信息工程大學，從事于電力系統集成工作。
楊興媚（1988-） 本科 江蘇安科瑞電器制造有限公司 主要研究方向為智能電力監控與電能管理系統，技術交流：0510-86189371 手機：13626237782 http://www.jyacrel.cn
