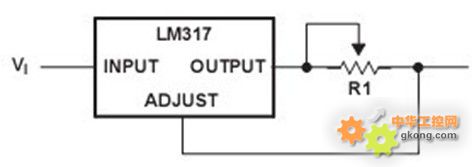

該圖是用LM317構成的恒流電路，具有元件易購、電路簡單的特點。適用于恒流充電及LED恒流驅動應用。
輸出電流Ｉo＝VREF／R1+ＩADJ ，公式中VREF是基準電壓，為1.25V ，VREF/R1的比值不能高于LM317的輸出電流值，ＩADJ是從調整端ADJ流出的電流，通常ＩADJ≤50μA，雖然ＩADJ也隨ＶI及環境條件的變化而變化，且也是ＩO的一部分，但由于ＩADJ僅為UA級，與ＩO相比，ＩADJ可以忽略�？梢奓M317的恒流效果較好。
LM317采用TO-220塑封結構的耗散功率為15W左右，采用SOT-223塑封結構的耗散功率為10W左右，負載電流均可達1.5A，使用時需配適當面積的散熱器。由于LM317的V REF＝1.25V，其最小壓差為3V，因此輸入電壓V I達到4.25V就能正常工作。但應注意輸出電流Ｉ O調得較大時，輸入電壓V IN的范圍將減小，超出范圍會進入安全保護區工作狀態，使用時可從安全工作區保護曲線上查明輸入—輸出壓差（V I－V O）的范圍。 LM317內部均有限流、過熱保護功能，還有安全工作區保護功能。LM317即使ADJ端懸空，各種保護功能仍然有效。
|
