摘要：本文介紹基于Acrel-2000電力監控軟件和網絡電力儀表而設計實現的一套分散式采集和集中控制管理的配電自動化系統，系統實現了微機在配電室中無人管理的功能，省去了值班人員現場操作的無序性，提高了供電質量和管理水平，具有簡明實用、投資少等優點。
關鍵詞：電力監控軟件；網絡電力儀表；中化化肥；應用
0引言
近年來，隨著電網現代化程度的不斷提高，變配電站將向數字化，智能化發展。智能電子設備將會越來越多地應用于變配電站中的保護，控制和測量領域。電力監控系統的應用能夠明顯提高數據的可靠性和真實有效性，從而提高管理的規范性，安裝在監控側的網絡電力儀表與變配電站電力監控系統進行通信，可以提供充分的電力系統狀態數據，從而提高整個變配電站的運行和維護水平。
Acrel-2000電力監控軟在中化平原化工有限公司的應用，成功實現了5個低壓配電室電力參數的集中采集，成為中化平原化工有限公司變配電站向數字化，智能化發展的標志。
1項目介紹
中化平原化工有限公司是中化化肥有限公司控股的百萬噸級大型氮肥生產企業，公司位于山東省平原縣龍門經濟開發區，占地面積2256畝。公司主要產品產能包括尿素116萬噸/年、甲醇30萬噸/年、碳酸氫銨25萬噸/年、三聚氰胺3萬噸/年、發電10萬千瓦時、粉煤灰節能墻材30萬立方米、工業板紙20萬噸、棉紗2萬紗錠。公司作為國家大型一檔企業、山東省200家重點工業企業之一、德州市5家重點骨干企業之一、平原縣重點骨干企業，先后獲得山東省化肥行業企業創新先進單位、山東省金融系統“AAA”級企業、全國小氮肥市場綜合占有率前10位等榮譽稱號。 公司原名為德齊龍化工集團，于2008年6月17日與中化化肥有限公司簽訂了股權轉讓協議，正式更名為中化平原化工有限公司。
中化平原電力監控系統現場分為5個低壓配電室，配電室內采用安科瑞PZ系列電力監控儀表采集各回路的電流、電壓、電能等電參量，然后通過中間層采集設備經光纖傳到監控室計算機上，實現遙測、遙信功能。
2用戶需求
上海安科瑞電氣股份有限公司系統集成部對中化平原化工有限公司要解決的問題進行詳細分析，弄清楚項目發起人及項目其他干系人的要求¸待開發的信息系統要解決客戶和用戶的業務問題以及問題的來龍去脈后，經雙方溝通知電力監控系統應實現各配電室各饋線回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示；完成對各配電回路的電壓、電流或功率實時和歷史趨勢曲線的繪制，便于分析該回路配電運行工況，調配三相配電平衡和削峰填谷；完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能；對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況
3設計方案
根據可靠性和高效率配電管理的要求，以及實用性，安全性，實時性，穩定性，可擴展性和易維護性的原則，上海安科瑞電氣股份有限公司對中化平原化工有限公司的智能配電系統的改造提供如下設計方案
3.1參考標準
系統的設計滿足以下所列制造和試驗標準：
ISO/IEC11801 《國際綜合布線標準》
JGJ/T 16-92 《民用建筑電氣設計規范》
GB/J63-90 《電力裝置的電測量儀表裝置設計規范》
GB/T13730 《地區電網數據采集與監控系統通用技術條件》
GBJ63-93 《電力裝置電測量儀表裝置設計規程》
GB2887 《計算站場地技術要求》
GB/50198-94 《監控系統工程技術規范》
GB50254/59-96 《電氣裝置安裝工程施工及驗收規范》
IEC-61131-3 《圖形可編程標準》
3.2組網結構圖拓?fù)鋱D

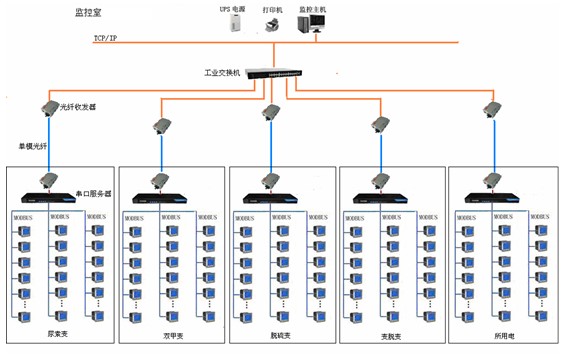

為滿足配電室統一監控的要求，配電室現場安裝安科瑞公司網絡電力儀表通過屏蔽雙絞線手拉手相連至串口服務器，串口服務器經光電轉換器后接入網絡交換機，進而傳輸至后臺主機實現對現場數據的采集，存儲，處理，實時顯示以及歷史查詢
3.3儀表，通訊線纜，交換機及串口服務器選型
對中化平原化工有限公司提出的需求和我們確定的組網方案，站控管理層設備層采購華北工控的工業主機，聯想的顯示器，SANTAK的UPS以及HP的打印機；網絡通訊層使用MOXA的NPORT5430I串口服務器，華為3C16470網絡交換機；現場設備層采上海安科瑞公司PZ80系列網絡電力儀表，總線鋪設屏蔽雙絞線，以滿足系統組網的要求，具體設備如下表：
4 系統功能
上位機軟件采用Acrel – 2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。

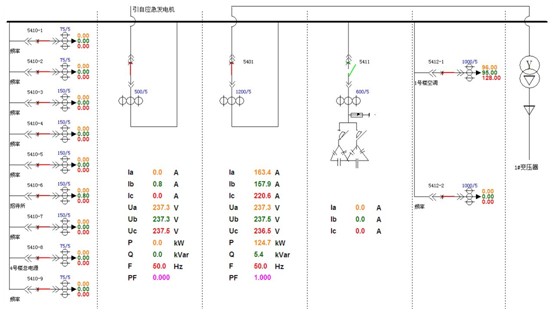

4.1. 一次圖顯示：ACREL-2000軟件通過中間采集設備采集現場電力監控儀表數據，并在系統一次圖顯示出來。如下圖所示，各個回路三相電流、三相電壓、有功功率、無功功率、功率因數、有功電能等電參量實時刷新顯示，能直觀反映該系統各進出線回路運行狀況。

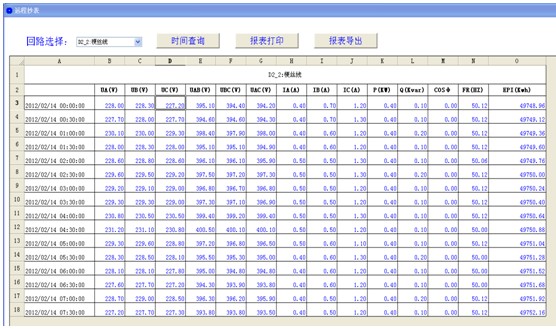

4.2. 遠程抄表查詢：各個配電室各個回路按照時間段進行歷史數據查詢。選擇回路后，可選擇時間間隔、時間長度對該回路進行歷史數據精確查詢，包括電壓、電流、功率、功率因數和電能等常用數據。查詢結果可導出成EXCEL表格進行保存，也可打印保存

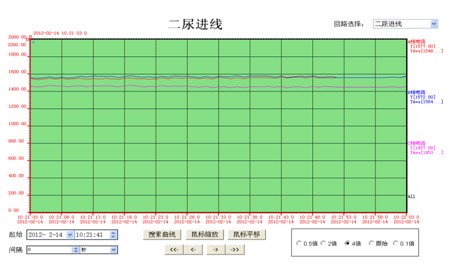

4.3趨勢曲線：各重要回路電流、功率實時趨勢顯示及歷史趨勢查詢功能。選擇回路后，該回路實時趨勢曲線會不斷刷新，選擇“起始時間”可查看該回路歷史趨勢曲線，選擇“時間長度”可查看歷史日、月、年趨勢曲線，能更加直觀反映該回路運行情況。
5 項目實施后的效果分析
實現數據集中采集,降低管理費用：可以實現各種電參量數據的集中采集記錄,集中數據分析,減少分支變電所數據的沉淀，集中信息反映。
兼容性和可擴展性分析：安科瑞2000電力監控系統充分考慮了與BA系統之間的互連互通，避免成為信息孤島，只要稍做調整即可與正在實施或即將實施的樓宇自動化系統對接，可以充分保護企業的投資。
保持?jǐn)?shù)據的原始性，防止被修改：原始的由現場電工抄表后送交管理層的方式,增加了因數據抄送過程中被修改而使領導讀臟數據的幾率，安科瑞2000電力監控系統保持了數據的原始性，便于領導層了解真實的數據。
6結束語
本文以Acrel-2000智能電力監控系統的三層網絡拓?fù)浣Y(jié)構為核心，分析了網絡拓?fù)浣Y(jié)構的選型，以及Acrel-2000電力監控系統的功能和性能指標。在電力監控系統中，配置網絡電力儀表具有實施簡明、投資少等顯著優點，可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。同時，根據建立的電能計量體系，可以了解、分析建筑總體能耗，提出降耗計劃，采取節能降耗措施，逐步提高用電效率。
