楊興媚
江蘇安科瑞電器制造有限公司 江蘇江陰 214405
1 概述
隨著經濟的飛速發展，能源緊張、環境惡化已受到全球的密切關注，能源是發展國民經濟的重要基礎，為了響應國家號召，走可持續發展的道路，節能降耗是首要任務。其中，電能在所有能源中消耗量比較大，對電能的統一管理顯得尤為重要。只有對電能進行準確可靠的計量，才能從真正意義上節約電能。
Acrel-3000系列電能管理系統是我公司緊密把握電力系統用戶的需求，遵循電力系統的標準規范而二次開發的一套具有專業性強、自動化程度高、易使用、高性能、高可靠等特點的適用于低壓配電系統的電能管理系統。通過遙測和遙控可以合理調配負荷，實現優化運行，有效節約電能，并有高峰與低谷用電記錄，從而為能源管理提供了必要條件。
2 參照標準
GB50052-2009 供配電系統設計規范
GB50054-2011 低壓配電設計規范
IEC 61587 電子設備機械結構系列（并參考國家電網公司2009年發布的《智能變電站智能控制柜技術規范》）
DL/T448-2000 《電能計量裝置技術管理規程》
DL/T/814-2002 配電自動化系統功能規范
GB/T/3047.1 面板、架和柜的基本尺寸系列
DL/T5137-2001 《電測量及電能計量裝置設計技術規程》
GB2887 計算站場地技術條件
DL/T 698 電能信息采集與管理系統
DL/T 698.1-2009 第1部分：總則
DL/T 698.2-2010 第2部分：主站技術規范
DL/T 698.31-2010 第3.1部分：電能信息采集終端技術規范-通用要求
DL/T 698.35-2010 第3-5部分：電能信息采集終端技術規范-低壓集中抄表終端特殊要求
DL/T 698.41-2010 第4-1部分：通信協議-主站與電能信息采集終端通信
DL/T 698.42-2010 第4-2部分：通訊協議-集中器下行通信協議

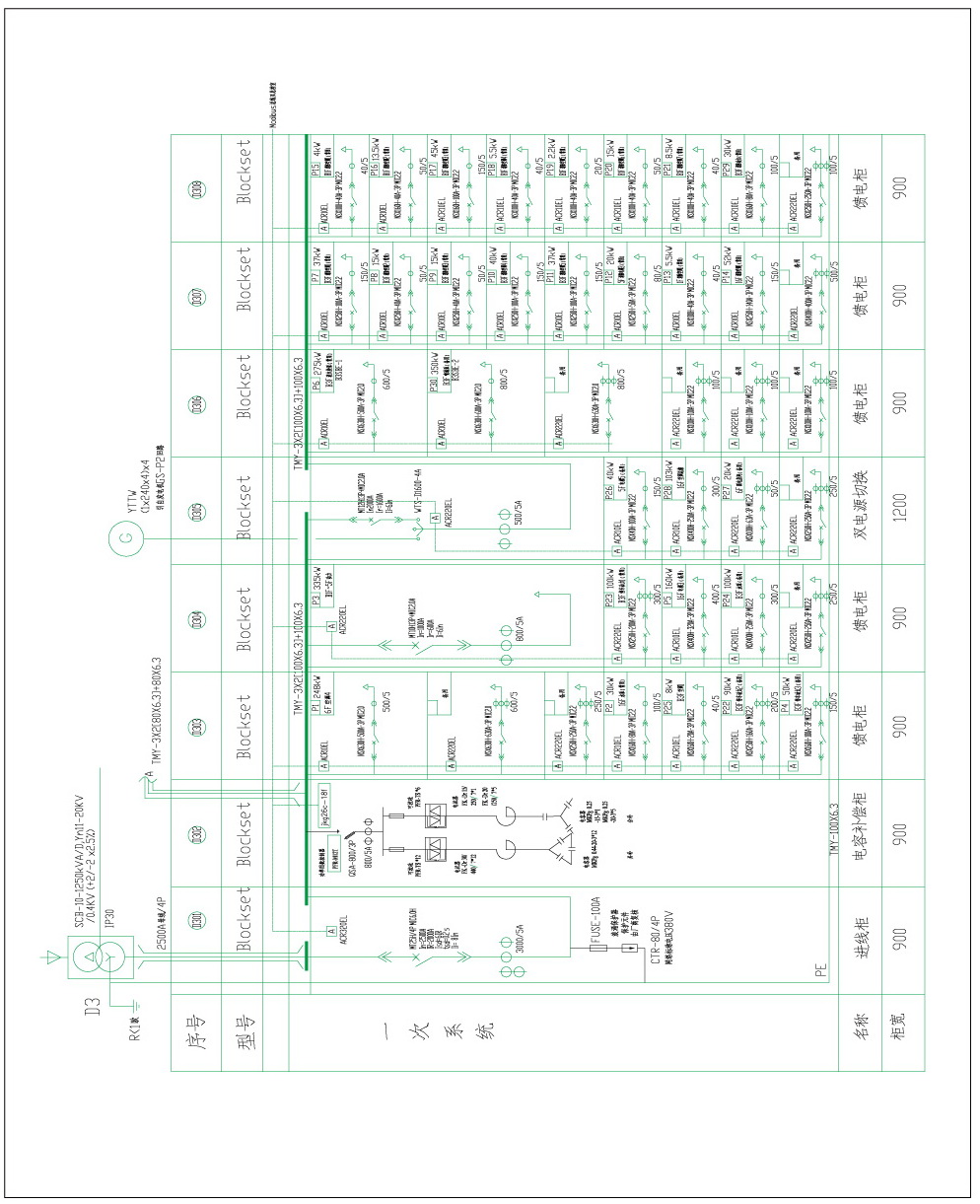

3 結構圖

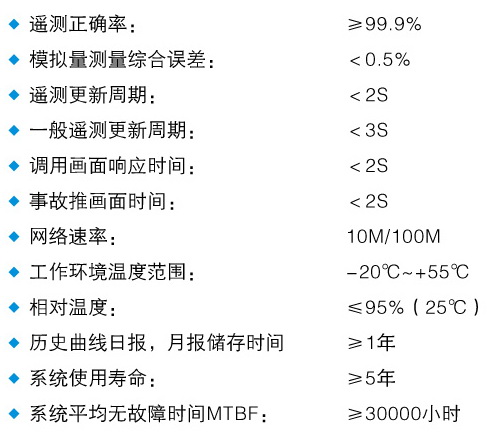

4 系統設計參數
|
