在經濟高速發展的今天，智能信息化程度不斷提高，物聯網、智能家居、工業自動化控制系統為世界上最廣泛應用的系統。事實上，網絡信息技術已成為人們生活中必不可少的東西。但往往因?yàn)檫h(yuǎn)距離的傳輸和干擾影響使得承載的數字信號或模擬信號只能傳輸有限的距離減弱或中斷，造成數據無法正常接收通訊故障。
基于這方面的通訊障礙，系統供應商一般使用信號中繼器和分配器來延伸放大信號使到傳輸更遠的距離。中繼器的功能是對接收信號進行再生和發送，從而增加信號傳輸?shù)木嚯x。
RS485/422中繼器主要起延長總線的傳輸距離，或放大信號的功能。
由于485總線傳輸距離的延長，或者485總線中的485設備的增多，會使得485信號不斷的衰減，最后可能導致485總線不穩定甚至不能使用，485總線中繼器可以對已有的485信號進行增強和放大，增加RS-422/RS-485總線網絡中485設備的數目。
在通信距離為幾十米到上千米時，RS485中繼器被廣泛使用。RS485中繼器采用平衡發送和差分接收，因此具有抑制共模干擾的能力，加上接收器具有高的靈敏度，能檢測低達200mV的電壓，故傳輸信號能在千米以外得到恢復。
中繼器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS422/RS485接口的高速傳輸。RS-422、RS-485輸入端通過接線柱連接器連接。 RS-422、RS-485輸出端通過接線柱連接器連接。轉換器內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換，即插即用。
中繼器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺中繼器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-115.2KBPS，帶有電源指示燈及數據流量指示燈可指示故障情況。
在使用RS485總線，一對雙絞線就能實現多站聯網，構成分布式系統。它的設備簡單、價格低廉、能進行長距離通信，故在工程項目中得到了廣泛應用。但是如果工程需要更長的通信距離，超出RS485接口能夠提供的可靠傳送數據范圍時，單一的RS485通信控制芯片對就無法完成了。這時，必須在傳輸線路中增加中繼器，才能傳輸更遠的距離。

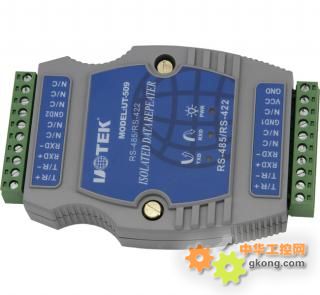

 485/422轉485/422中繼器 UT-509
