摘要：WEINVIEW MT8000系列人機界面，是專為滿足中國市場高端需求而研制的；借助其出色的EasyBuilder8000圖控軟件，透過以太網絡， PC與HMI可以操作連接在其它HMI上的PLC！

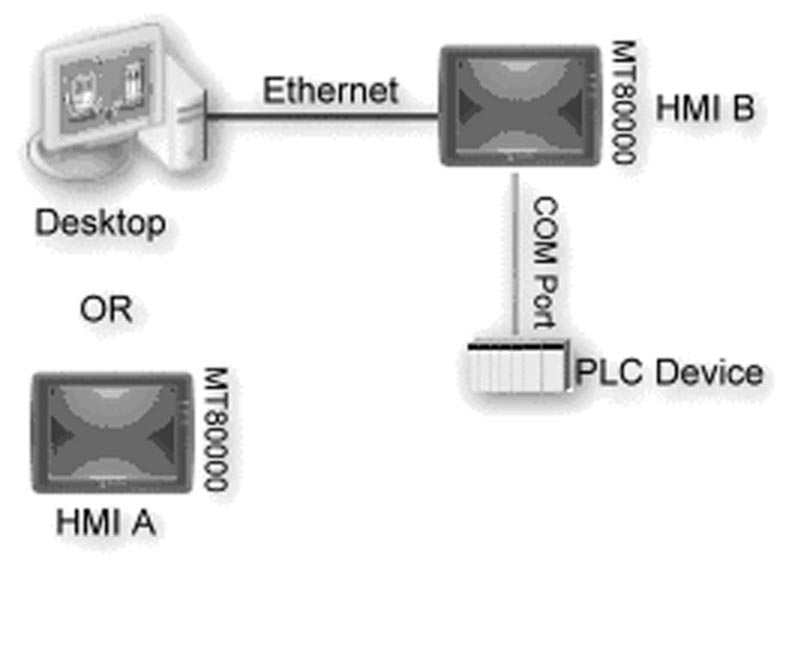

舉例來說，假設現有一臺三菱PLC連接到HMI B的COM 1, 當PC或HMI A欲讀取此臺PLC上的數據, 則PC端或HMI A上所使用工程檔案設定步驟如下：
步驟一
設定HMI B的IP, 假使HMI B的IP已設定為”192.168.1.2”
步驟二

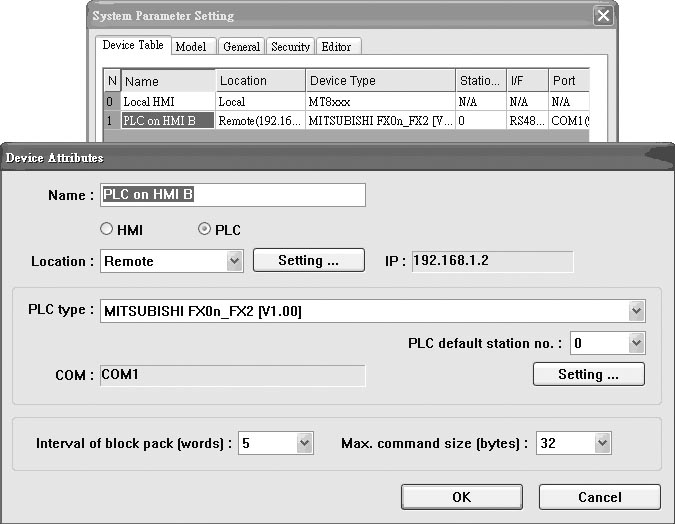

使用EasyBuilder 8000, 并在EasyBuilder中的[System Parameters]內的[Device Table]中, 增加一臺PLC的定義, 并正確設定通訊參數。
步驟三

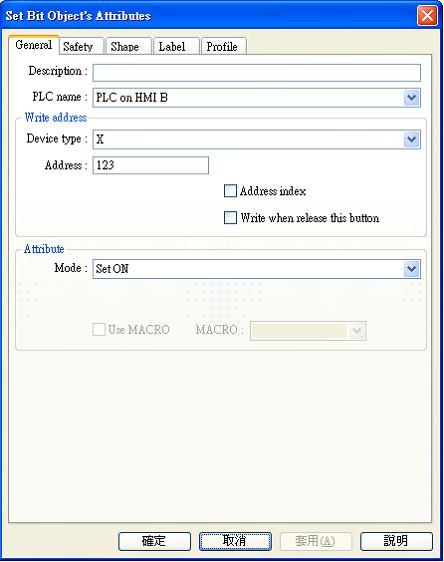

假使現在要使用set bit組件控制HMI B上的三菱PLC, 則只需將組件設定頁中的[PLC name]挑選為“PLC on HMI B”, 即可在PC使用模擬方式, 控制連接在遠程HMI B上的PLC了。
|
