摘要：MORNSUN公司多年來一直致力于各種工業級高品質DC/DC電源模塊的研發與推廣。2002以來，通過我公司對寬電壓輸入系列產品的精心研發， MORNSUN的寬電壓輸入型產品性能已有了質的飛躍，同期推出了1W、3W、5W、10W、15W等多系列產品，均可廣泛應用于工控總線、通訊等多個領域及不同行業。
概述：目前的各種DC/DC轉換器大多數是由硬啟動電路來啟動輸入振蕩電路，硬啟動電路中，由于要求輸入電流很大，所以對輸入電源負載能力要求較高，特別是在電路中需要運用分布式電源以及長距離傳輸?shù)那闆r下，這種要求就尤為明顯，這樣大大增加了在一定的啟動電流下，電路達到一定工作電流的難度，也增加了啟動電源的成本、體積等，這對于在體積方面有一定要求的電路系統也十分不利。同時硬啟動電路有時易導致變換器啟動不良，元件被損壞等問題。如今的高速信息化時代，各行各業趨于自動化、機械化。這也就對控制電路的穩定性提出了更高的要求。一套控制系統可能由幾個人就能完成控制操作，但卻有成千上萬的檢測裝置來支持，控制電路中出現的元件損壞、造成錯誤等問題，在系統較大的情況下，其影響程度往往不是用數字可以衡量的。
為了解決上述微功率DC/DC電源在實際應用中所遇到的問題：啟動電流大、對啟動電源要求高以及傳輸損耗等。 MORNSUN公司在寬壓輸入DC/DC電源電路中采用了軟啟動技術，來解決以上問題。這種電路的主要優點是電路結構簡單。通過對電路的改進，使啟動電流降至同類產品啟動電流的1/2～1/3，可以大大改善該電路的啟動特性，其中最明顯的就是大大降低了對前級電源瞬輸出態功率的要求，從一定程度上可以對前級電路起到保護作用。特別適合應用在程控交換機以及工控總線領域，在這兩種電路中MORNSUN寬壓產品的軟啟動技術，起到的效果尤為明顯。 |
 |
以下是對在工控總線領域里應用十分廣泛，標稱24V輸入電壓電路的實例說明：

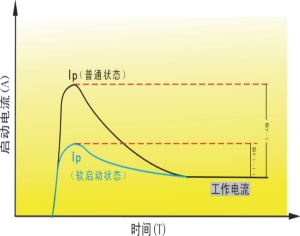

對于工控24V電源總線來說，實際線上電壓一般在18～36V之間，絕大部分產品的啟動電流為其滿載工作電流的3～4倍，即當一個輸出功率為3W的產品在18Ｖ電壓下工作時，所需啟動電流為500 mA～667mA，需9～12W功率的前級電源才可以啟動一個DC/DC電源模塊，而同時帶動多個模塊時所需的功率將更大。
而采用軟啟動后，其啟動電流僅為輸入電流的1.1～1.4倍，即假使轉換效率為78％，在18V輸入電壓工作時電流為214mA，則所需啟動電流僅為235 mA～300mA，所需前級電源功率也僅為4.2～5.4W，為保證安全工作，使用6W的啟動電源已綽綽有余了。即使同時帶動5個DC/DC模塊，只需25～30W的功率即可。而且在長線供電的工控條件下可以實現更遠的傳輸距離。
|
輸入標稱電壓24V 輸出功率為3W |
MORNSUN軟啟動電路 |
普通電路 |
| 啟動電流/工作電流 |
1.1/1～1.4/1 |
3/1～4/1 |
| 所需啟動電流 |
235mA～300 mA |
500mA～667 mA |
| 所需啟動功率 |
4.2～5.4W |
9～12W |
MORNSUN寬壓系產品輸入輸出隔離電壓可選1000VDC或3000VDC。產品的輸出穩定性好，輸出電壓精度可達±2％。產品輸入、輸入出功率有3W、5W、10W、15W等。產品溫度漂移系數≤0.03％/℃。采用多種保護電路，可持續短路，自恢復。目前MORNSUN擁有行業內最小的單、雙輸出SIP封裝寬壓產品，產品在電路板中所占的面積僅為2cm2，啟動電流僅為目前同類產品啟動電流的1/2～1/3。
綜合來說，MORNSUN的寬壓產品已將產品的內部電路升級，其優化的部分包括輸入電路的啟動、輸出部分的穩壓、低壓失控、轉換效率、溫度特性、紋波、噪聲等方面的，同時在這些方面我們擁有多項專利及獨創技術。在品質方面，由資深品質工程師管控來料及產品整個流程，并對產品進行半成品、成品性能測試及老化測試，以保證客戶使用不良率低于950PPM。MORNSUN的寬壓系列產品已在電力電子、工業自動化、現場總線、能源、交通、樓宇自動化、消防安全、醫療設備、石油化工、環境保護及汽車電子等領域中得到廣泛驗證和認可，并與一些國內外知名的企業建立了長期的戰略伙伴關系。
|
