百分比趨勢圖
一、簡介
百分比趨勢圖提供放大、縮小、上移、下移以及還原的五個功能。
二、工程設計實例

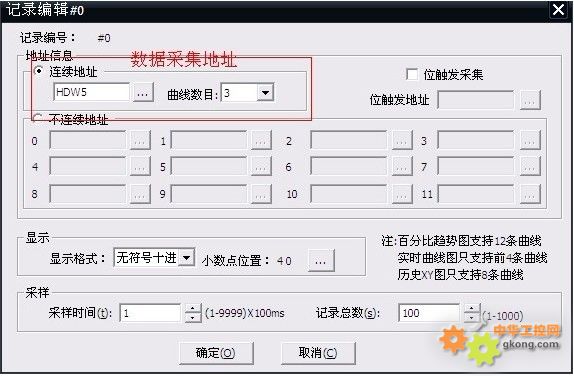

百分比趨勢圖的地址必須要先在【工程設置】中的【趨勢圖記錄區】中設置-如下圖。

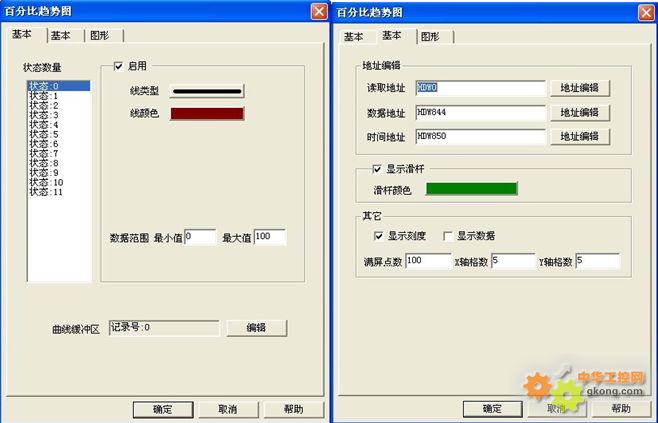

添加（百分比趨勢圖）到編輯的畫面中并雙擊部件設置相關屬性-如下圖。
工程畫面設置如下圖：

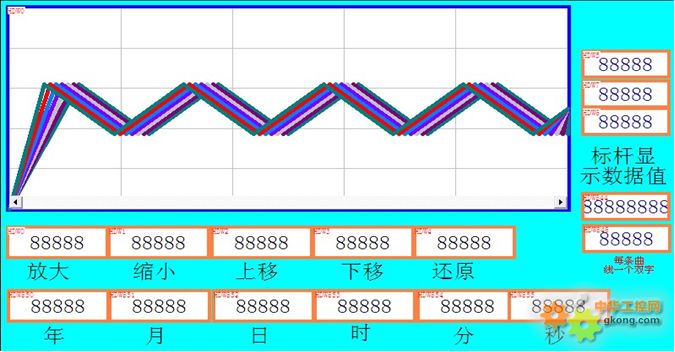

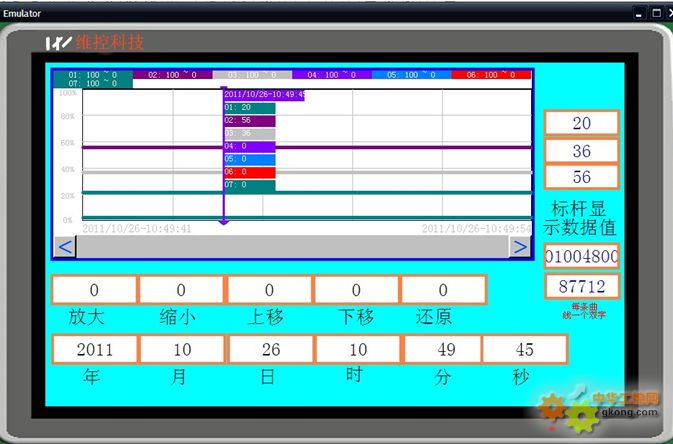

工程模擬效果圖
三、注意事項
1、數據地址：數據格式為32位浮點，顯示當前滑桿標定的值。
2、讀取地址：連續的五個寄存器地址，用來設置放大、縮小、上移、下移、還原。
3、時間地址：連續的六個寄存器地址顯示當前滑桿標定的值。
|
