1　 前言

為響應國務院制定的一系列促進節能減排的政策措施，全國各行各業都積極采取措施節能節電，取得了積極進展。然而電力節能方案的實施、用電節能設備的廣泛采用是否真的起到了節能的作用，必須用合理的考核管理機制進行科學的判斷。

針對以上問題，并根據客戶要求，對原有配電系統進行了改造，改造后的Acrel-3000電能管理系統，不僅能實現對各配電回路的遠程監控和集中管理，而且還實現了根據各監控設備進行分類電能統計、復費率電能統計、8小時班組能耗統計、日能耗統計和月耗電能統計，自動計算出單位產量能耗用電，為科學地節能管理提供了依據。

2　 項目分析

3　 ADL導軌式安裝電能表
ADL系列導軌式安裝電能表包括單相復費率電能表和三相復費率電能表。該系列電能表體積小巧，外形美觀，結構模數化，可安裝于35mm標準導軌上。圖1為ADL系列儀表外形及安裝方式。

圖1　ADL系列儀表外形及安裝方式

ADL系列導軌式安裝電能表支持一次接入和二次接入兩種接線方式，不僅可用于低壓配電柜，還可以用在終端配電箱，電流表最大規格為20(80)A。
　　

ADL系列導軌式安裝電能表不僅在外形和接線上具有靈活方便的特點，而且在功能和性能上也具有下述優點：
　　a.  計量正反向有功電量，功率潮流方向自動識別并指示，具有4費率及總電能計量功能。
　　b.  分時復費率功能，日時段可設4費率、8時段，時段內的最小時間單位為1min。
　　c.  按月凍結轉存功能，可統計上上月、上月及本月的總用電量和分時電量，用于月用電費的結算及監測用電情況。
　　d.  實時監測功能，測量顯示電壓、電流、頻率、功率、功率因數。
　　e.  輸出接口。帶光電隔離的電量脈沖數據輸出接口，可用于校表和實現DCS（集散控制系統）遠傳，RS485通訊接口可以實現遠程抄表和負荷監測。

4　 系統構成

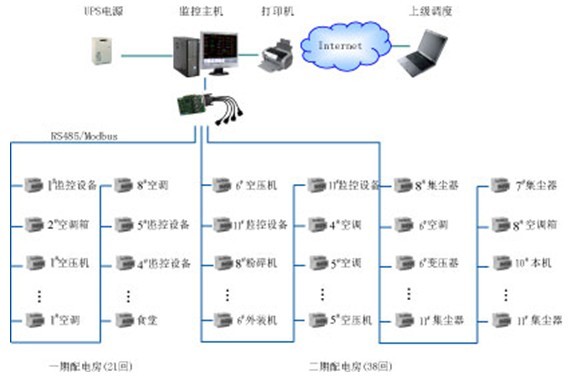

該電能管理改造系統采用分層分布式計算機網絡結構，即間隔層、通訊層和站控層，如圖2所示。

圖2　電能管理系統結構示意圖

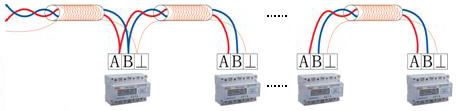

儀表之間采用屏蔽雙絞線進行總線型連接，通過通訊擴展卡進入監控主機。圖3所示為ADL儀表通訊電纜接線示意圖。通過對配電系統的二次設備進行組網，經由通訊網絡到達監控主機，將分散的配電所的現場設備連接為一個整體。

圖3　ADL儀表通訊電纜接線示意圖

監控中心配置監控計算機、打印機、UPS電源及必要的輔助設備，Acrel - 3000電能管理軟件完成對各臺電能表的遠程采集和數據的集中處理。

5　 軟件實現及系統功能

5. 2  系統功能
整個系統實現了對一期配電房和二期配電房所有回路電能的采集和統計，遠程自動抄表、電能統計等功能，包括：
　　a. 遠程電量參數測量，包括實時電能、分攤電能、總電能以及按各監控設備統計電能。
　　b. 運行狀態監測，通訊異常報警提示。
　　c. 用戶管理，不同用戶權限具備不同操作功能，各級權限具有口令修改操作功能和權限防誤功能。
　　d. 電能報表，實現了所有電能報表的按時間查詢，分為分鐘、小時、班組、日、月五種類型，包括總、尖、峰、平、谷復費率電能及用電量。
　　e. 電能柱形圖，任意回路電能實時電能柱形圖顯示，包括總、尖、峰、平、谷電能。
　　f. 匯總表，所有監控設備電能匯總，按時間段查詢，自動計算任意時段用電量。

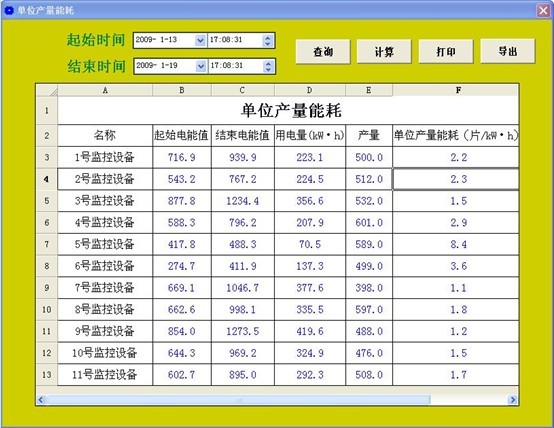

　　g. 單位能耗，自動計算單位產量能耗，并可打印及導出。單位產量能耗計算界面如圖4所示。
　　h. 打印及導出，所有報表及界面均可打印，或以EXCEL、WORD格式導出。

圖4　單片能耗報表

6　 結束語
