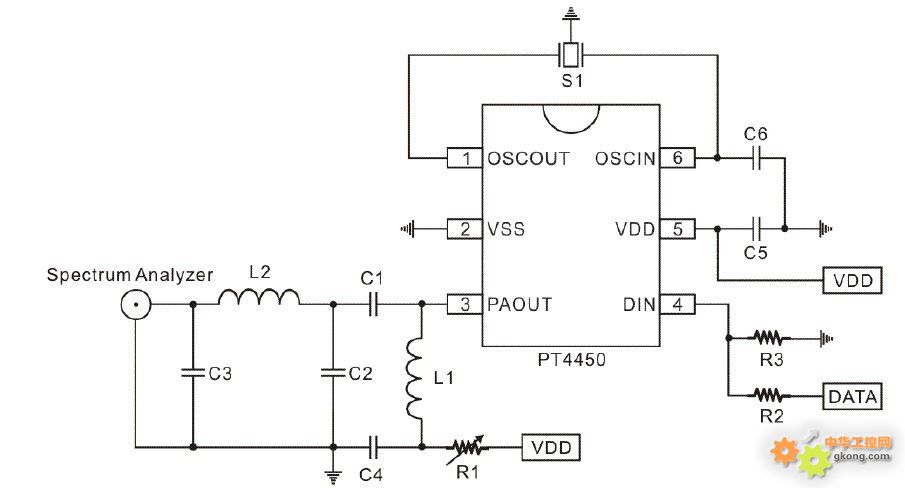

上圖是PT4450的參考設計原理圖！
PT4450作為一款相當實惠的超外差發射芯片，在無線領域有廣泛的應用，但是在設計使用的時候，經常會有用戶反應，為什么PT4450那么容易被ESD打掉！總結了一下，主要有以下幾點，跟大家一起分享，以免在設計使用的時候出現問題，提高設計效率：
1、就是聲表方面的流入：如果經濟成本可以，對于插件的SAW，最好可以加一個云母片，然后進行插件（這個一般是不需要）；同時就是C6最好不要置空，使用一個5P以下的電容，有利于靜電保護；
2、天線端流入：數據輸出腳Pin3，一定要采用電容耦合的方式，如果采用電感耦合，很容易因?yàn)殪o電引入，（對于PT4302的設計，采用電感耦合也可以，因?yàn)閕c的制程上就有了ESD保護）;
3、R1最好不要不要用pcb走線直接替代：因?yàn)橥ㄟ^本身可以有一個RC的電源濾波效果，同時可以通過調節R1來調整輸出功率的效果，發射功率過大，也容易引起PT4450的損壞;
4、外部影響：很多用來做無線發射模塊的用戶，生產環節一定要注意做好靜電保護，有的時候一個不準確的操作環節，就會帶來很大的麻煩，特別是一包裝上的東西，建議使用防靜電的產品；
設計的時候考慮清楚，注意到位，PT4450的使用設計就會簡單多了，希望對大家有幫助！
|
