XY趨勢圖

一、簡介
   歷史XY圖是以連續曲線或者散列點的方式顯示HMI中XY圖緩沖區的內容。
二、工程設計實例

  1添加（XY趨勢圖）到編輯的畫面中并雙擊部件設置相關屬性-如下圖。

2.工程界面設置如下

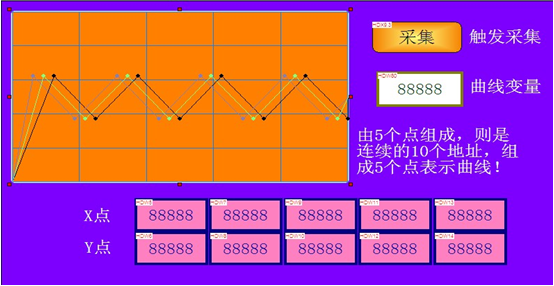

3.工程模擬效果圖

三、注意

     讀取地址設置為HDW5， 點數為5點。那么HDW5表示第一個點的X軸HDW6表示為第一個點的Y軸.HDW7和HDW8確定第一個點的坐標。第二個點為HDW9和HDW10........第五個點HDW13和HDW14。
